凡是應力和腐蝕介質共同作用引起的斷裂，稱為應力腐蝕破壞。一般所說的應力腐蝕是一種較為復雜的現象。當應力不存在時，腐蝕十分微小；而施加應力經過一段時間后，金屬會在腐蝕并不嚴重的情況下發生脆斷。這類應力(li)腐蝕斷裂(lie)有如下三個共同特征。

  ①. 應(ying)力必須是拉伸的，拉伸應(ying)力愈(yu)大(da)，則斷裂時間(jian)愈(yu)短。

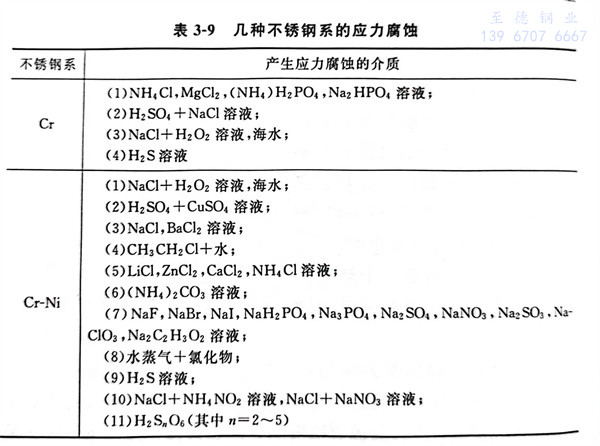

  ②. 腐蝕介質是特定的，只有某些金屬與介質的組合才會產生應力腐蝕斷裂，例如，黃銅的氨脆、鍋爐鋼的堿脆、低碳鋼的硝脆、高強度鋼的氫脆、奧氏體不銹鋼管的氯脆等。使不銹鋼產生應力腐蝕的介質和金屬的組合例子，列于表3-9。

  ③. 斷(duan)裂(lie)速度(du)（0.001～0.3cm／h）遠大于沒(mei)有應力時的(de)腐蝕破壞速度(du)，但又小于單純(chun)的(de)力學斷(duan)裂(lie)速度(du)，斷(duan)口屬(shu)于脆(cui)斷(duan)型(xing)。

  應(ying)力腐蝕(shi)裂紋是在(zai)奧氏體(ti)不銹鋼管(guan)中，在(zai)焊接(jie)部分等的(de)(de)殘余應(ying)力和特定的(de)(de)腐蝕(shi)條(tiao)件下發生(sheng)的(de)(de)應(ying)力腐蝕(shi)裂紋（SCC）。

  奧氏(shi)體型不(bu)銹鋼雖然(ran)具(ju)有優(you)越的(de)耐腐蝕(shi)(shi)性，但是(shi)，在(zai)特定的(de)腐蝕(shi)(shi)條件下，易發(fa)生應力腐蝕(shi)(shi)裂紋（SCC）。應力腐蝕(shi)(shi)裂紋是(shi)由(you)拉伸應力和(he)腐蝕(shi)(shi)兩種因素共同作用而(er)引起的(de)斷裂狀腐蝕(shi)(shi)。一般情況是(shi)在(zai)含有氯離子（Cl-）的(de)環境(jing)中，處(chu)于拉伸應力狀態下發(fa)生的(de)。

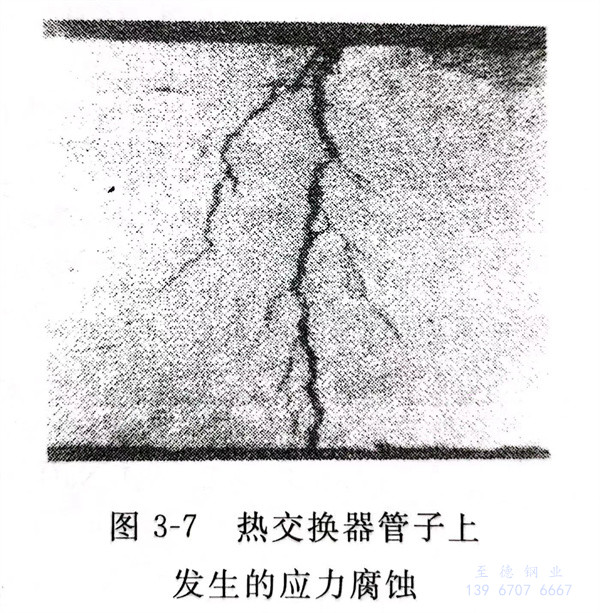

 圖(tu)3-7顯示的是(shi)一個熱交換器(qi)用(yong)不銹鋼管(guan)，發生的應力腐(fu)蝕開裂的實(shi)例。

  不銹(xiu)(xiu)鋼(gang)管的(de)(de)表面狀(zhuang)(zhuang)態(tai)(tai)分為(wei)活(huo)(huo)性狀(zhuang)(zhuang)態(tai)(tai)、活(huo)(huo)化(hua)(hua)(hua)鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)、鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)及(ji)過鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)四種(zhong)，參(can)看(kan)圖1-5不銹(xiu)(xiu)鋼(gang)的(de)(de)極化(hua)(hua)(hua)曲(qu)線。應(ying)(ying)力(li)(li)(li)(li)(li)(li)腐蝕(shi)裂(lie)(lie)紋(wen)發(fa)(fa)生(sheng)(sheng)(sheng)在(zai)(zai)(zai)活(huo)(huo)性狀(zhuang)(zhuang)態(tai)(tai)、活(huo)(huo)性鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)及(ji)過鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)三種(zhong)情況下，尤其是在(zai)(zai)(zai)中(zhong)(zhong)性（介質）附近的(de)(de)鈍(dun)化(hua)(hua)(hua)狀(zhuang)(zhuang)態(tai)(tai)中(zhong)(zhong)，引起的(de)(de)比較多。在(zai)(zai)(zai)活(huo)(huo)性態(tai)(tai)中(zhong)(zhong)的(de)(de)應(ying)(ying)力(li)(li)(li)(li)(li)(li)腐蝕(shi)裂(lie)(lie)紋(wen)是不銹(xiu)(xiu)鋼(gang)表面腐蝕(shi)。在(zai)(zai)(zai)應(ying)(ying)力(li)(li)(li)(li)(li)(li)造成的(de)(de)局部(bu)破壞(huai)部(bu)位上(shang)，陽極溶解(jie)快速進(jin)行成為(wei)裂(lie)(lie)紋(wen)狀(zhuang)(zhuang)，當(dang)有(you)氯(lv)離(li)子(zi)(zi)（Cl-）存(cun)在(zai)(zai)(zai)時，才會(hui)促進(jin)陽極溶解(jie)。在(zai)(zai)(zai)中(zhong)(zhong)性附近的(de)(de)鈍(dun)化(hua)(hua)(hua)中(zhong)(zhong)，在(zai)(zai)(zai)不銹(xiu)(xiu)鋼(gang)表面鈍(dun)化(hua)(hua)(hua)薄膜發(fa)(fa)生(sheng)(sheng)(sheng)嚴重破壞(huai)時，應(ying)(ying)力(li)(li)(li)(li)(li)(li)腐蝕(shi)裂(lie)(lie)紋(wen)反(fan)而(er)不發(fa)(fa)生(sheng)(sheng)(sheng)，只有(you)在(zai)(zai)(zai)氯(lv)離(li)子(zi)(zi)（Cl-）存(cun)在(zai)(zai)(zai)的(de)(de)鈍(dun)化(hua)(hua)(hua)薄膜被破壞(huai)，進(jin)行局部(bu)的(de)(de)陽極溶解(jie)，由于應(ying)(ying)力(li)(li)(li)(li)(li)(li)存(cun)在(zai)(zai)(zai)使(shi)之發(fa)(fa)生(sheng)(sheng)(sheng)并傳播，就會(hui)產生(sheng)(sheng)(sheng)應(ying)(ying)力(li)(li)(li)(li)(li)(li)腐蝕(shi)裂(lie)(lie)紋(wen)。斷裂(lie)(lie)是在(zai)(zai)(zai)應(ying)(ying)力(li)(li)(li)(li)(li)(li)垂直角方向(xiang)上(shang)發(fa)(fa)生(sheng)(sheng)(sheng)的(de)(de)，一般(ban)是邊產生(sheng)(sheng)(sheng)邊發(fa)(fa)展(zhan)。作為(wei)使(shi)用環(huan)境來講，幾乎全部(bu)是發(fa)(fa)生(sheng)(sheng)(sheng)在(zai)(zai)(zai)所有(you)氯(lv)離(li)子(zi)(zi)（Cl-）環(huan)境中(zhong)(zhong)。其他如高濃度的(de)(de)堿或酸也會(hui)引起應(ying)(ying)力(li)(li)(li)(li)(li)(li)腐蝕(shi)裂(lie)(lie)紋(wen)。表3-9列(lie)(lie)出(chu)了(le)幾種(zhong)不銹(xiu)(xiu)鋼(gang)系列(lie)(lie)產生(sheng)(sheng)(sheng)應(ying)(ying)力(li)(li)(li)(li)(li)(li)腐蝕(shi)的(de)(de)介質。

  不銹鋼管(guan)只有(you)在鈍化(hua)狀(zhuang)態下(xia)才是(shi)耐(nai)腐(fu)蝕的(de)，它有(you)最小的(de)腐(fu)蝕電(dian)流，腐(fu)蝕速(su)度很小。

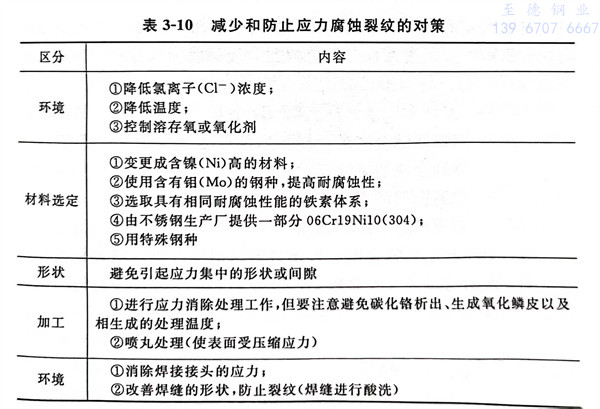

  溫度對(dui)其影(ying)響很(hen)大，溫度越高則(ze)應(ying)力腐(fu)蝕裂紋越容易發生。在實際環境中，在70℃以下的(de)(de)(de)應(ying)力腐(fu)蝕裂紋的(de)(de)(de)實例幾乎沒有，如圖3-8所示。這里(li)所說(shuo)的(de)(de)(de)應(ying)力，包(bao)括操作時的(de)(de)(de)動作應(ying)力、熱應(ying)力、裝置的(de)(de)(de)約束(shu)應(ying)力、冷加工(gong)以及焊接(jie)時的(de)(de)(de)殘余(yu)應(ying)力等。減少和防(fang)止應(ying)力腐(fu)蝕裂紋的(de)(de)(de)對(dui)策列(lie)于表3-10。
