目前應用的不(bu)銹鋼(gang)，按基體組織大致可分為以下幾類。

1. 奧氏體不(bu)銹鋼

    特點是具有單相奧氏體組織，有時因成分偏析或處理不當，會有少量的δ鐵素體。如鉻鎳奧氏體不銹鋼（07Cr19Ni11Ti、022Cr19Ni10）、鉻錳氮奧氏體不銹鋼（12Cr17Mn6Ni5N）等。

2. 鐵(tie)素體(ti)不銹鋼

    這類鋼在加熱和冷卻時都(dou)不發生α?γ相(xiang)變，始終保(bao)持鐵素體組織(zhi)，如06Cr11Ti、008Cr27Mo等。

3. 馬氏體不銹(xiu)鋼

    包括碳含量在0.05％～0.45％的各種Cr13型不銹鋼。除C含量＜0.10％者外，高溫時都是單相奧氏體，淬火后得到馬氏體組織。C含量＜0.10％的06Cr13鋼以及14Cr17Ni2鋼，在高溫時為γ＋δ，淬火后為馬氏體＋δ鐵素體的復相組織，習慣上也將它們歸屬于馬氏體不銹鋼類。此外，高碳的不銹軸承鋼95Cr18也屬此類。

4. 奧(ao)氏(shi)體(ti)(ti)+鐵(tie)素體(ti)(ti)雙相不銹鋼(gang)

    在此類鋼中，如果稱為奧氏體+鐵素體雙相鋼，則是奧氏體相對量多；如果稱為鐵素體十奧氏體雙相鋼，則是δ鐵素體的相對量多，如 12Cr21Ni5Ti、022Cr19Ni5Mo3Si2等雙相鋼，其中δ鐵素體的量達50％～70％。

5. 沉淀硬化型(xing)不銹鋼(gang)

  具有馬氏體(ti)十鐵素體(ti)的基體(ti)再(zai)加(jia)金(jin)屬(shu)化(hua)合(he)物(wu)強(qiang)化(hua)相的組(zu)織(zhi)(zhi)；或者(zhe)是(shi)馬氏體(ti)基體(ti)加(jia)金(jin)屬(shu)化(hua)合(he)物(wu)強(qiang)化(hua)相的組(zu)織(zhi)(zhi)，如07Cr17Ni7Al、09Cr17Ni5Mo3N等鋼。

  為了簡便起見(jian)，將(jiang)鐵素體形成(cheng)(cheng)元素折合成(cheng)(cheng)鉻(ge)的作用(yong)，將(jiang)奧(ao)氏體形成(cheng)(cheng)元素折合成(cheng)(cheng)鎳(nie)的作用(yong)，而制成(cheng)(cheng)鉻(ge)當(dang)量［Cr］和鎳(nie)當(dang)量［Ni］圖，來表明(ming)鋼的實際(ji)成(cheng)(cheng)分和得到的組(zu)織狀態(tai)。

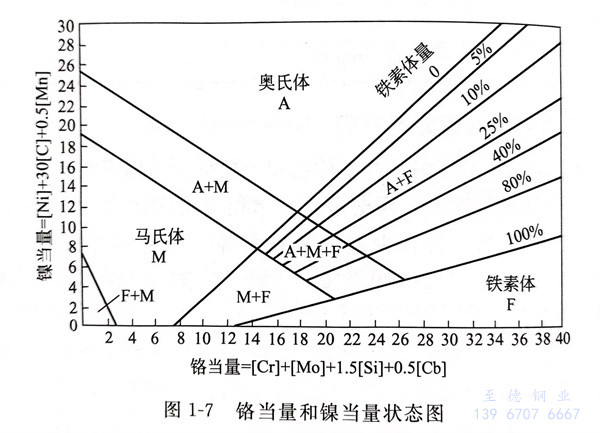

  圖(tu)(tu)(tu)1-7為鉻當(dang)量(liang)和鎳當(dang)量(liang)狀態圖(tu)(tu)(tu)，該圖(tu)(tu)(tu)適用于Cr-Ni鋼(gang)系統，可以根據鋼(gang)的化學成分換(huan)算成鉻當(dang)量(liang)和鎳當(dang)量(liang)，來(lai)估計鋼(gang)的組織狀態。
