硫(liu)(liu)酸是用途廣(guang)闊的(de)基本(ben)化(hua)工原(yuan)料，廣(guang)泛應用于國民經濟各部(bu)門，無論是硫(liu)(liu)酸生(sheng)產還是使用硫(liu)(liu)酸作為工藝介(jie)質(zhi)，只要與其(qi)接觸，就(jiu)會遇到腐蝕問題(ti)。

  硫酸的腐蝕行為與酸的濃度相關，稀的和中等濃度的硫酸的氧化性較弱，屬還原性酸；高濃度硫酸則具有強烈的氧化性，屬氧化性酸。鑒于硫酸的這種特性，在不同濃度和不同溫度的硫酸中，使用不銹鋼的牌號各異。

  高(gao)濃硫酸(suan)(suan)生(sheng)(sheng)(sheng)產(chan)中，多(duo)選(xuan)用(yong)鑄(zhu)鐵、磚等，因為不(bu)(bu)銹鋼(gang)耐(nai)蝕性不(bu)(bu)佳。近年來，由于(yu)對(dui)環(huan)境污染的嚴格控制(zhi)以及為改善生(sheng)(sheng)(sheng)產(chan)環(huan)境，在(zai)硫酸(suan)(suan)生(sheng)(sheng)(sheng)產(chan)中的鑄(zhu)鐵冷卻排管(guan)有被板(ban)式換(huan)熱器(qi)取代的趨勢。在(zai)高(gao)濃度(du)（93%~98%)硫酸(suan)(suan)中多(duo)選(xuan)用(yong)高(gao)硅含(han)鉬奧氏(shi)體不(bu)(bu)銹鋼(gang)，如SS-920。在(zai)大(da)于(yu)130℃,93%~98%H2SO中，SS-920的腐(fu)蝕率小于(yu)0.1mm/a,但此類(lei)鋼(gang)不(bu)(bu)耐(nai)稀硫酸(suan)(suan)和中等硫酸(suan)(suan)的腐(fu)蝕，在(zai)使(shi)用(yong)時(shi)應予以特別注意。在(zai)80℃以下的濃硫酸(suan)(suan)中，耐(nai)酸(suan)(suan)泵多(duo)半使(shi)用(yong)高(gao)硅鎳基合金(jin)，如IlliumG,高(gao)于(yu)此溫度(du)時(shi)可使(shi)用(yong)1N504合金(jin)（80Ni-9.5Si-3Mo-2.5Cu-3Ti)。

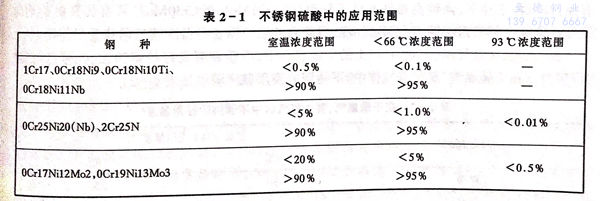

  在中等濃度硫酸中，一般的不銹鋼不具備令人滿意的耐蝕性，在80℃以下，常常使用鉬、銅復合的高性能奧(ao)氏體不(bu)銹鋼，如00Cr20Ni29Mo3Cu4Nb 和00Cr20Ni25Mo4.5Cu等。部分不銹鋼牌號在硫酸中的使用范圍見表2-1.

  在硫酸中，當含有足夠氧和氧化劑時，可擴大不銹鋼的使用范圍，如：在濃度低于65%的硫酸中，一般不能選用18-8型Cr-Ni不銹鋼，當含有≥5%HNO₃時，則可使用。在硫銨生產時，通常使用0Cr17Ni12Mo2制作結晶罐，當存在鉻鹽時，儲罐和泵亦可使用0Cr18Ni9。
