管(guan)件(jian)的(de)型式與尺(chi)寸(cun)分為以米制單(dan)位(wei)表示的(de)管(guan)件(jian)和以英制單(dan)位(wei)表示的(de)管(guan)件(jian)兩個(ge)系列。

在米制單(dan)位表示的管(guan)件尺寸中，管(guan)件端部外徑（即(ji)與管(guan)子外徑相配的坡口處(chu)外徑）分為Ⅰ及Ⅱ兩個系列(lie)，Ⅰ系列(lie)為國際通用(yong)系列(lie)。

由于米制單(dan)位(wei)(wei)和英制單(dan)位(wei)(wei)的(de)(de)管件(jian)不(bu)能做到精(jing)確的(de)(de)等(deng)同(tong)，因此(ci)使用者必須分別(bie)采用兩種(zhong)單(dan)位(wei)(wei)制。對于尺(chi)寸(cun)為米制單(dan)位(wei)(wei)的(de)(de)管件(jian)，其公稱尺(chi)寸(cun)用DN表(biao)示；對于尺(chi)寸(cun)為英制單(dan)位(wei)(wei)的(de)(de)管件(jian)，其公稱尺(chi)寸(cun)用NPS表(biao)示。兩者之(zhi)間的(de)(de)關系見表(biao)8-2。

一(yi)、米制尺寸

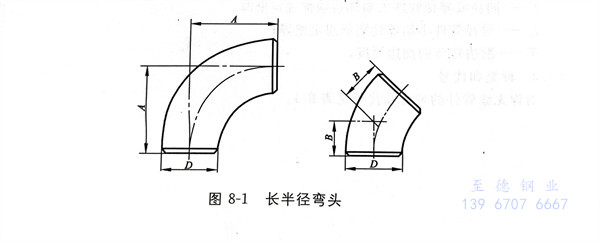

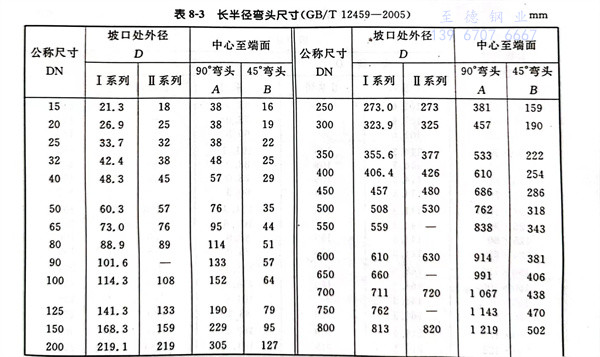

1. 長半徑彎(wan)頭型式見圖(tu) 8-1，尺(chi)寸見表 8-3 。

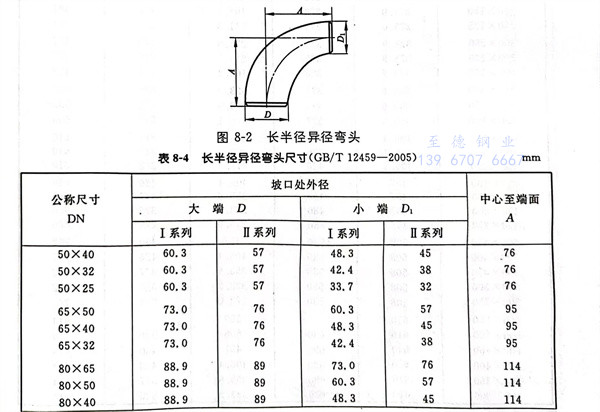

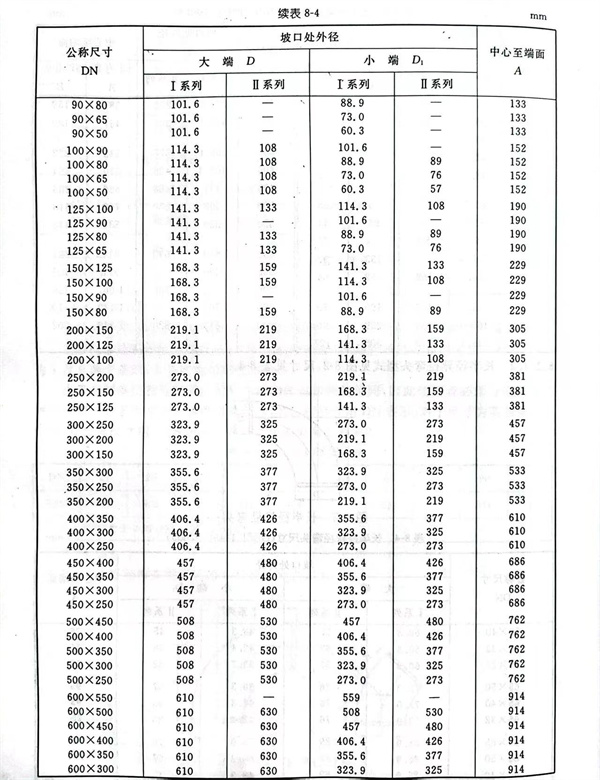

2. 長(chang)半徑(jing)異徑(jing)彎頭(tou)型式(shi)見(jian)圖 8-2，尺(chi)寸見(jian)表 8-4 。

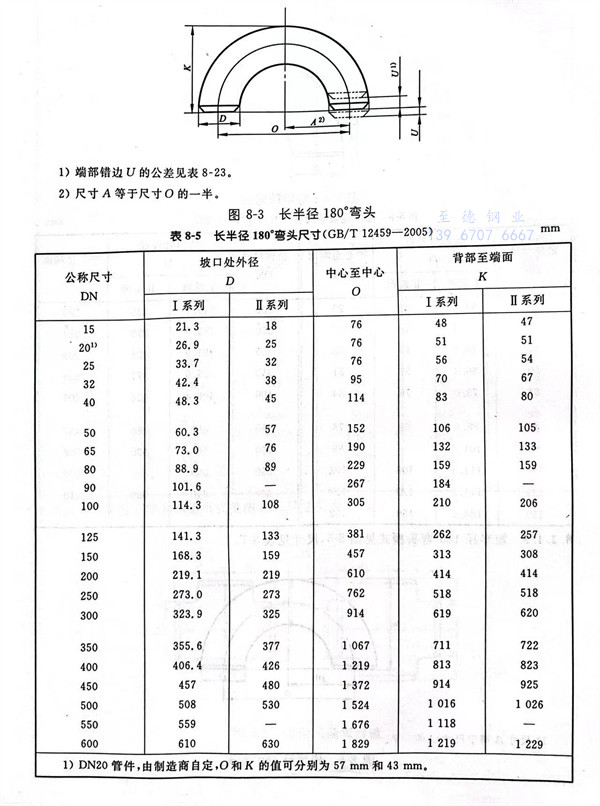

3. 長半徑180°彎頭型式見圖(tu) 8-3，尺寸見表 8-5 。

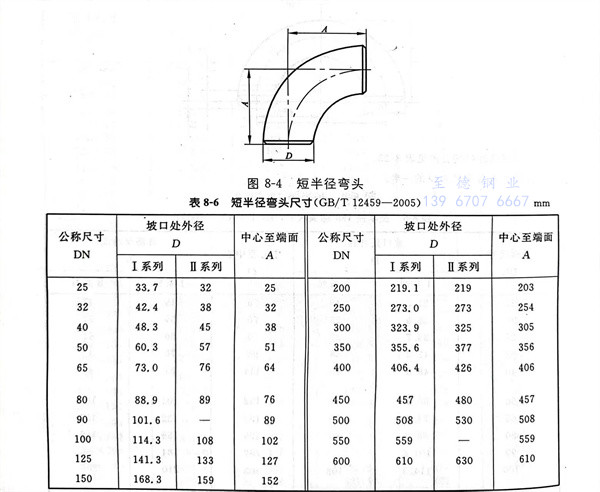

4. 短半徑(jing)彎頭型(xing)式見(jian)圖 8-4，尺寸見(jian)表 8-6 。

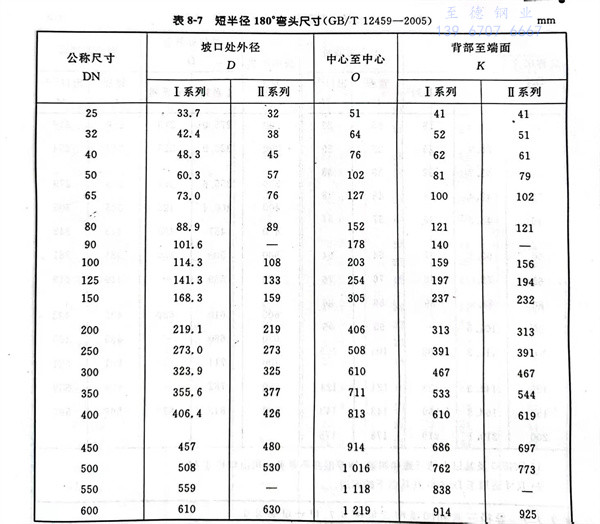

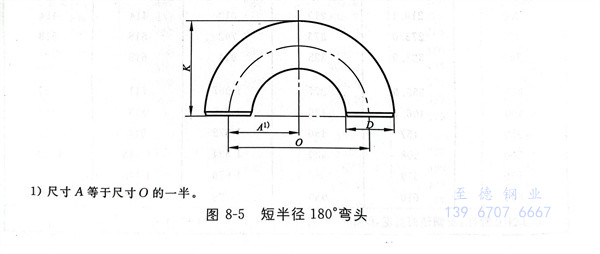

5. 短半徑180°彎頭型式見圖 8-5，尺寸見表 8-7 。

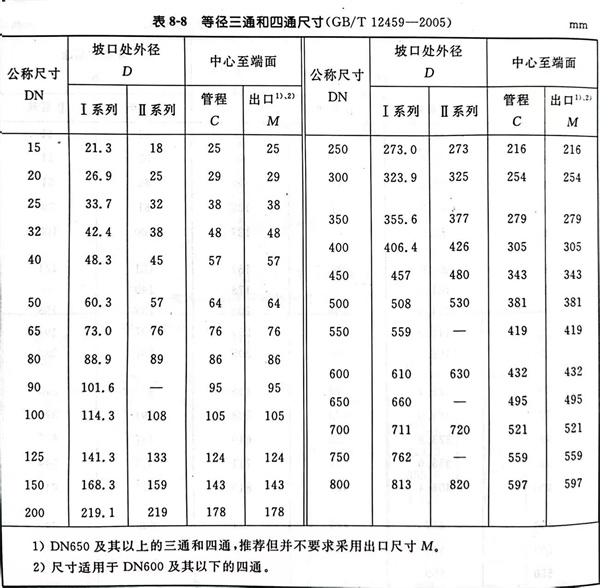

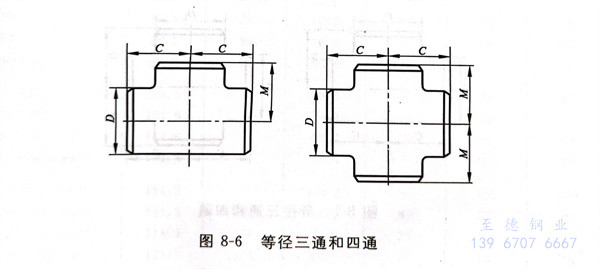

6. 等徑三(san)通(tong)和四通(tong)型式(shi)見圖(tu) 8-6，尺(chi)寸見表 8-8 。

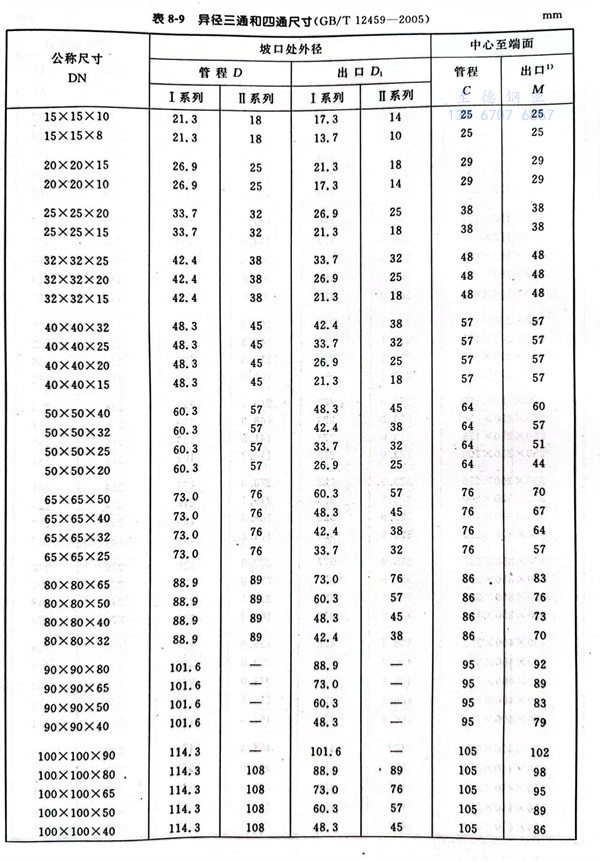

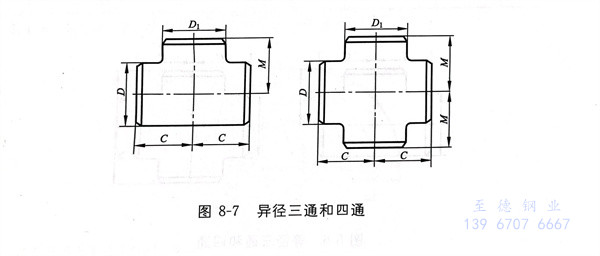

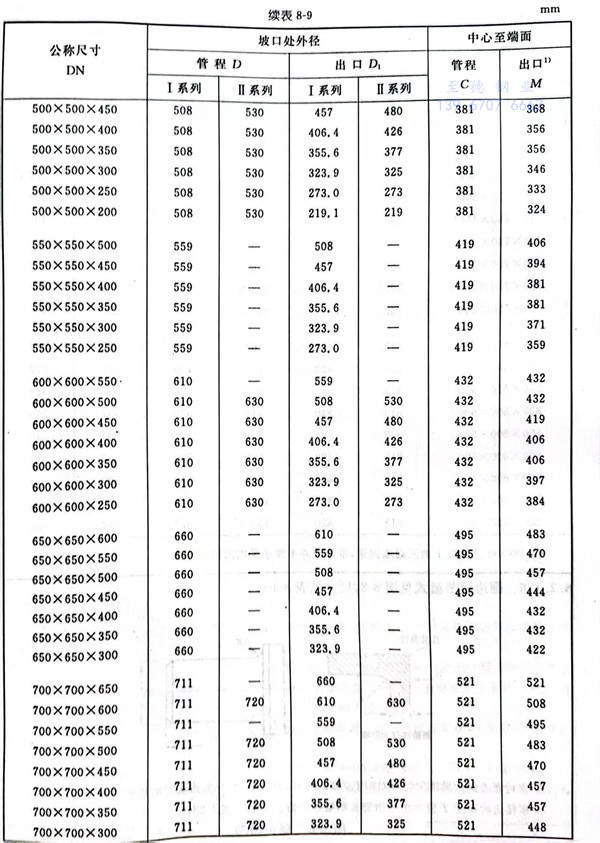

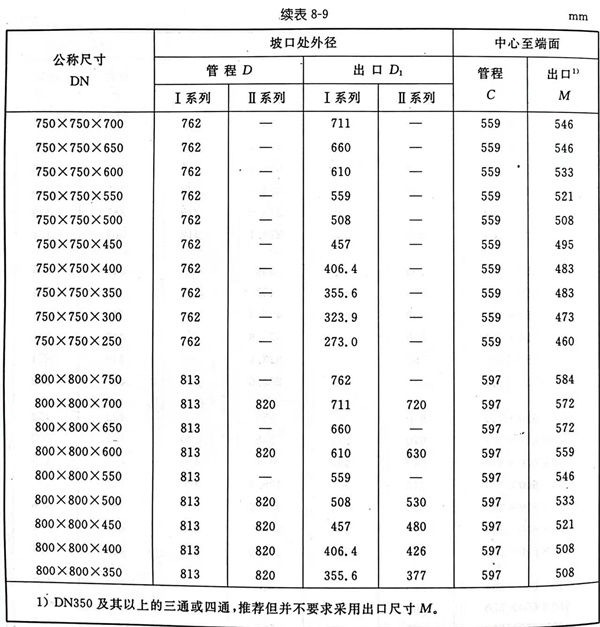

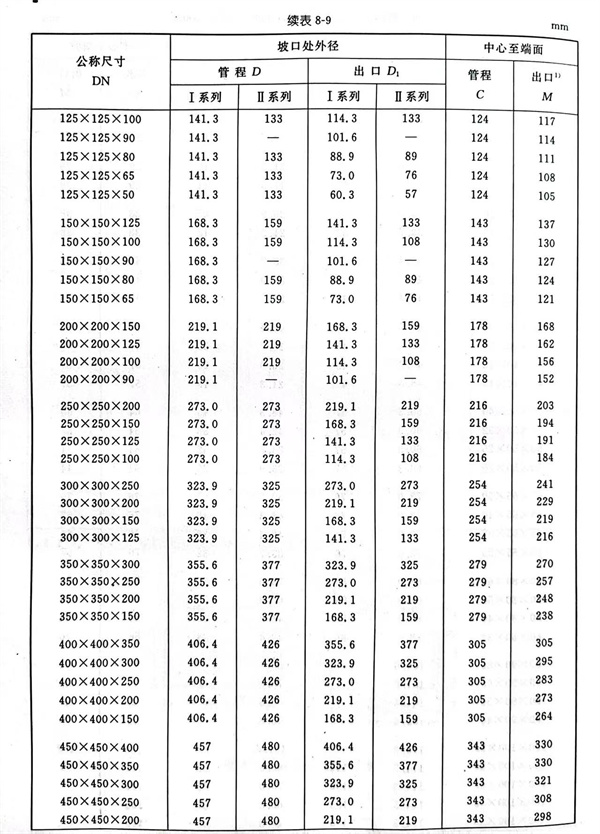

7. 異徑三通(tong)和四通(tong)型式(shi)見圖 8-7，尺寸(cun)見表 8-9 。

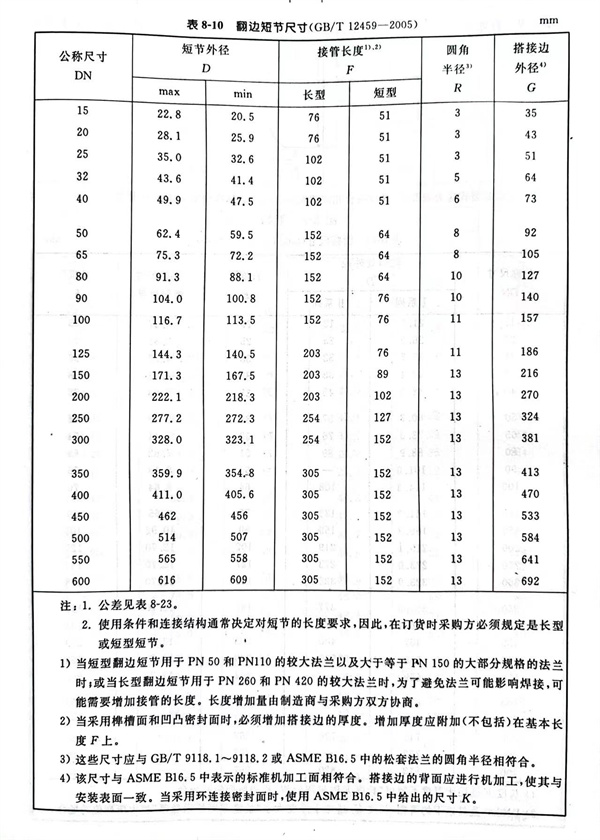

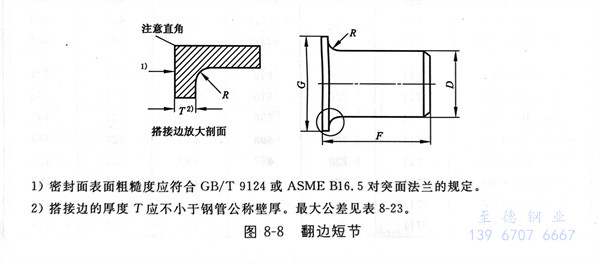

8. 翻(fan)邊短節(jie)型式見圖 8-8，尺寸見表 8-10 。

注：1．公差見表8-23。

       2．使(shi)用條件和連(lian)接結構(gou)通(tong)常決定(ding)(ding)對短節的長度要求，因(yin)此，在(zai)訂貨時采購方必(bi)須規定(ding)(ding)是長型(xing)或短型(xing)短節。

  a. 當(dang)(dang)短型(xing)翻(fan)邊短節用于(yu)PN50和(he)(he)PN110的(de)較(jiao)大(da)法(fa)蘭以及大(da)于(yu)等于(yu)PN150的(de)大(da)部分規格的(de)法(fa)蘭時(shi)(shi)；或當(dang)(dang)長(chang)型(xing)翻(fan)邊短節用于(yu)PN260和(he)(he)PN420的(de)較(jiao)大(da)法(fa)蘭時(shi)(shi)，為了避(bi)免法(fa)蘭可能(neng)影響焊(han)接，可能(neng)需要增(zeng)(zeng)加(jia)接管的(de)長(chang)度(du)。長(chang)度(du)增(zeng)(zeng)加(jia)量(liang)由制(zhi)造商與采購方(fang)雙方(fang)協商。

  b. 當采(cai)用榫槽(cao)面和凹凸密封面時，必須(xu)增(zeng)加搭(da)接邊的厚度(du)。增(zeng)加厚度(du)應附加（不包括(kuo)）在(zai)基本長(chang)度(du)F上。

  c. 這(zhe)些尺寸應與GB／T 9118.1～9118.2或(huo)ASMEB16.5中的松(song)套法(fa)蘭的圓(yuan)角半徑相(xiang)符合。

  d. 該尺寸與(yu)ASME B16.5中(zhong)表示(shi)的(de)(de)標準機(ji)加(jia)工(gong)面相(xiang)符合。搭(da)接(jie)邊的(de)(de)背面應(ying)進行機(ji)加(jia)工(gong)，使(shi)其與(yu)安裝表面一致。當采用(yong)環連(lian)接(jie)密封面時，使(shi)用(yong)ASMEB16.5中(zhong)給出的(de)(de)尺寸K。

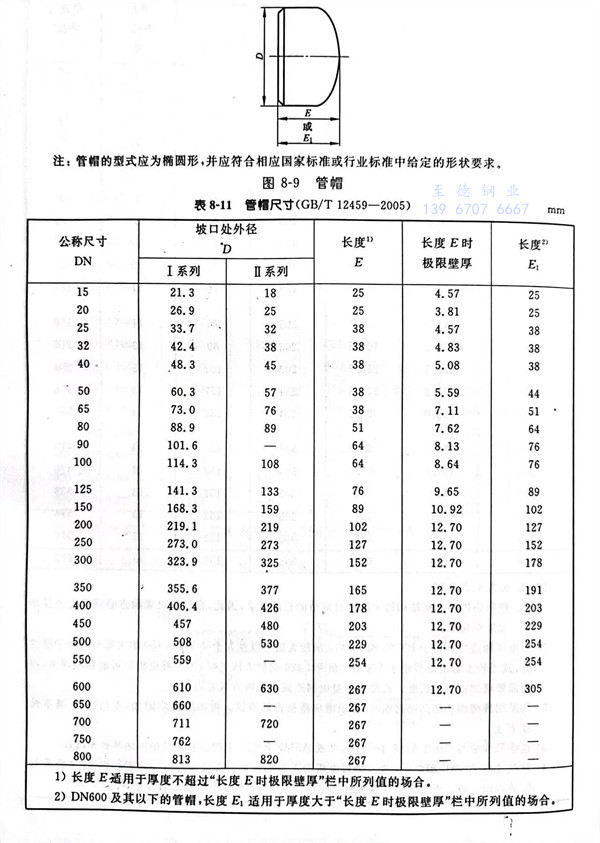

9. 管帽(mao)型式見圖(tu) 8-9，尺(chi)寸(cun)見表(biao) 8-11 。

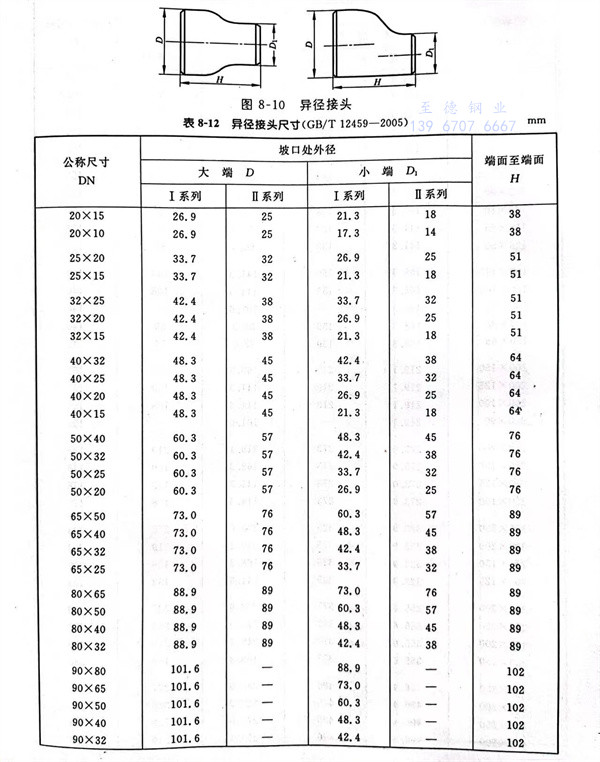

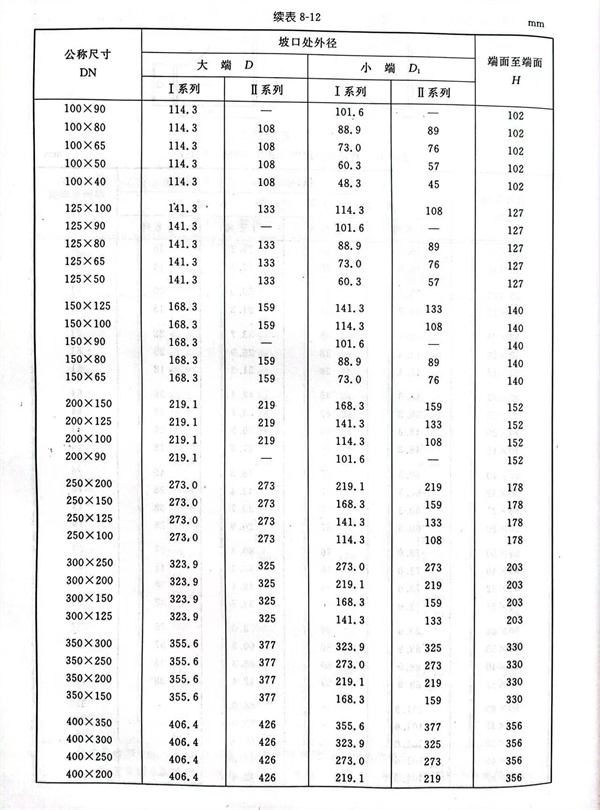

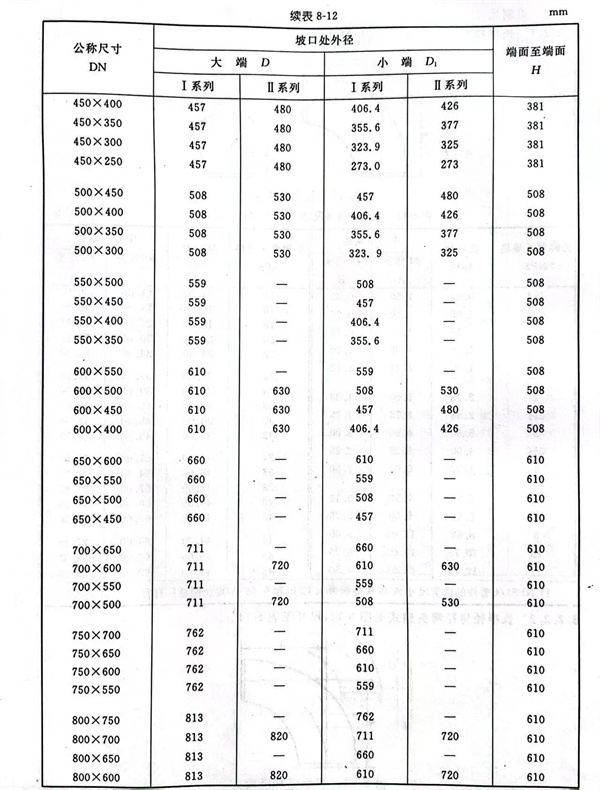

10. 異徑(jing)接頭型式見(jian)圖 8-10，尺寸見(jian)表 8-12 。

二、英制尺寸(cun)

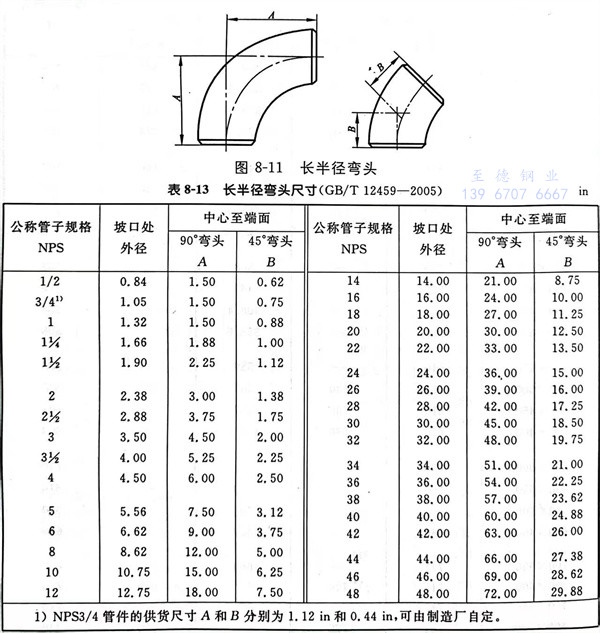

1. 長半徑(jing)彎(wan)頭型式(shi)見圖 8-11，尺寸(cun)見表 8-13 。

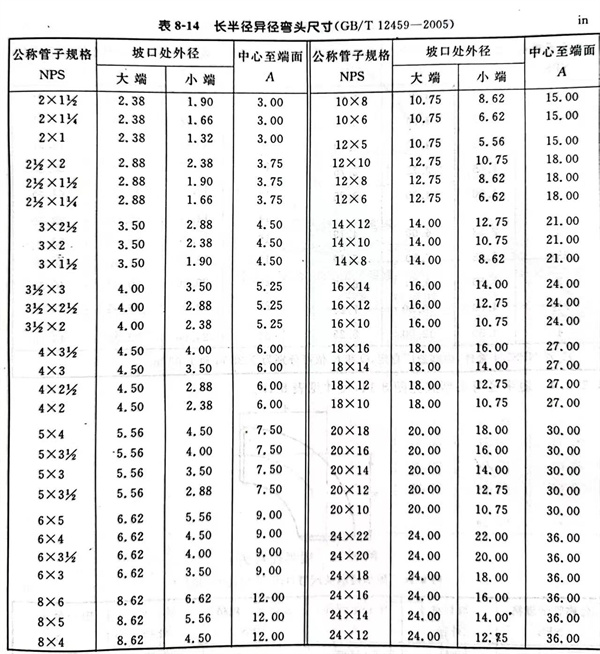

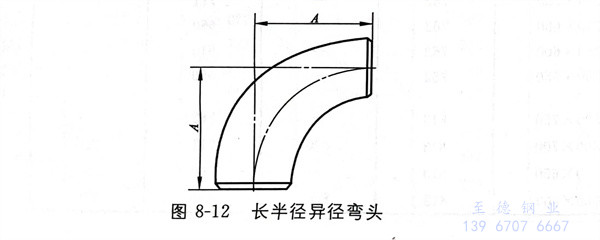

2. 長(chang)半徑異徑彎頭型式見圖(tu) 8-12，尺寸見表 8-14 。

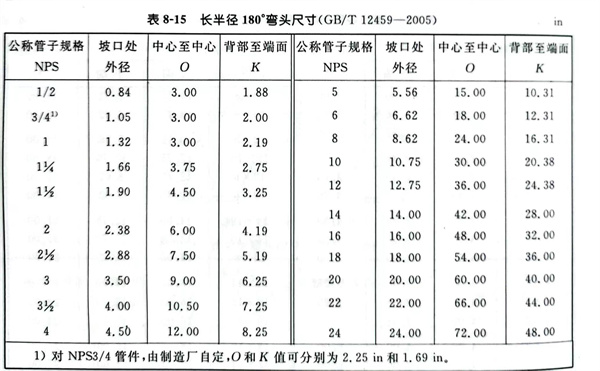

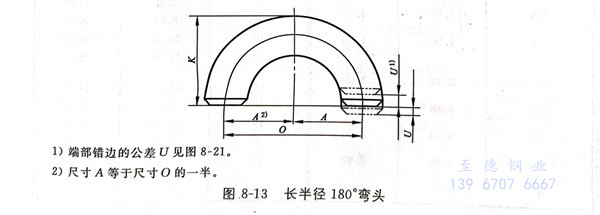

3. 長半徑(jing)180°彎頭(tou)型(xing)式見圖 8-13，尺寸見表 8-15 。

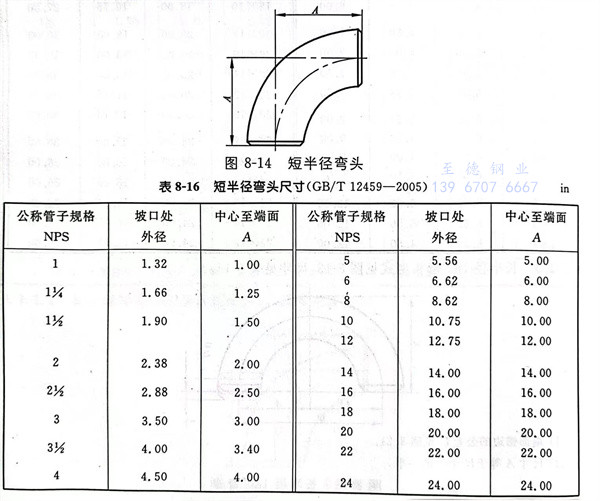

4. 短半徑彎頭型(xing)式見圖 8-14，尺寸見表(biao) 8-16 。

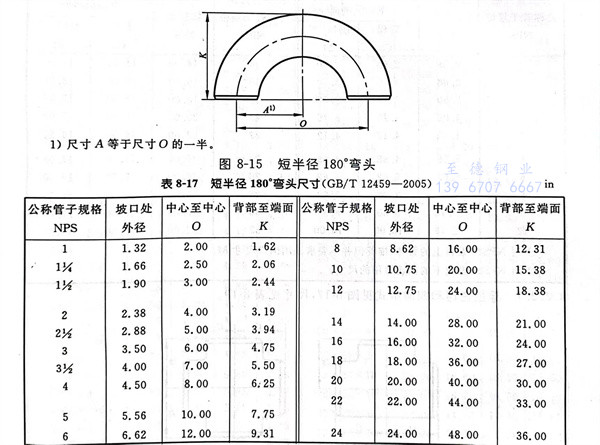

5. 短半(ban)徑180°彎(wan)頭型式見(jian)圖(tu) 8-15，尺(chi)寸見(jian)表 8-17 。

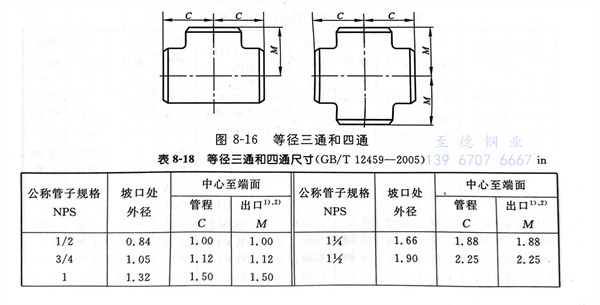

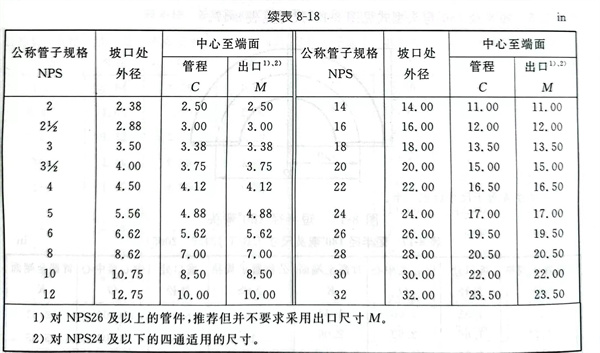

6. 等徑三通(tong)(tong)和(he)四通(tong)(tong)型式見圖 8-16，尺寸見表(biao) 8-18 。

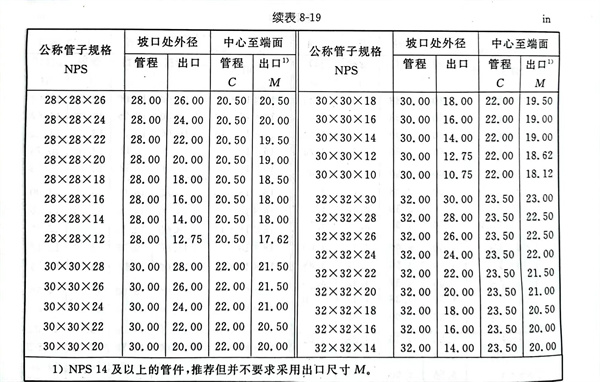

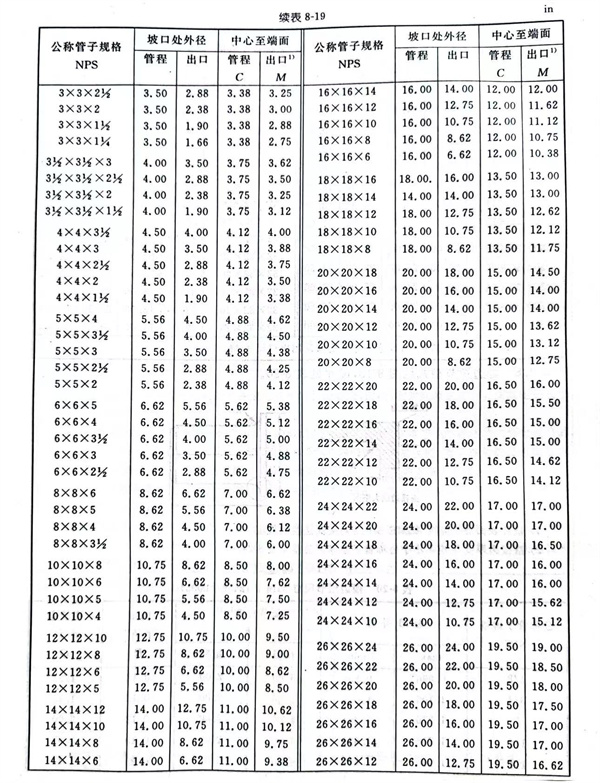

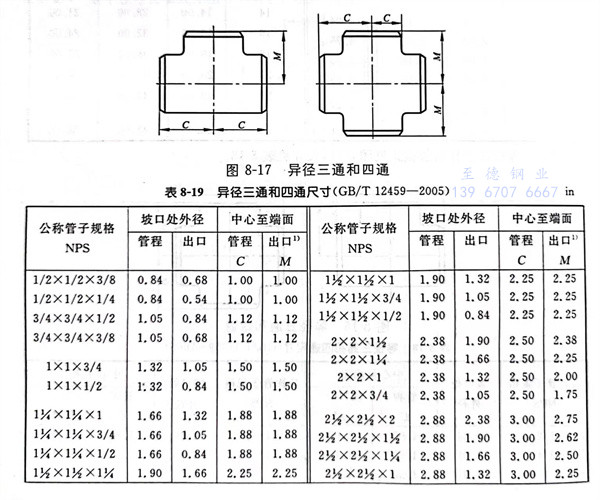

7. 異(yi)徑三通和四通型(xing)式見圖 8-17，尺寸見表 8-19 。

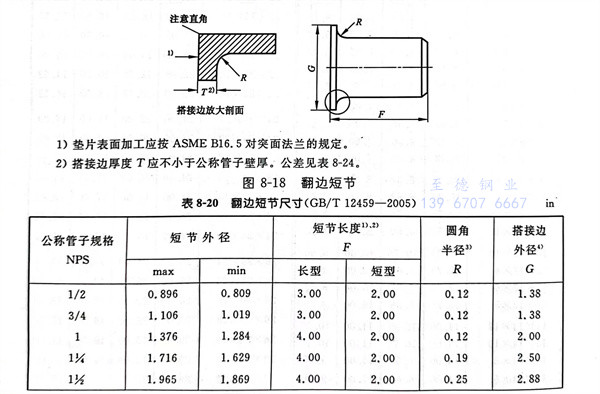

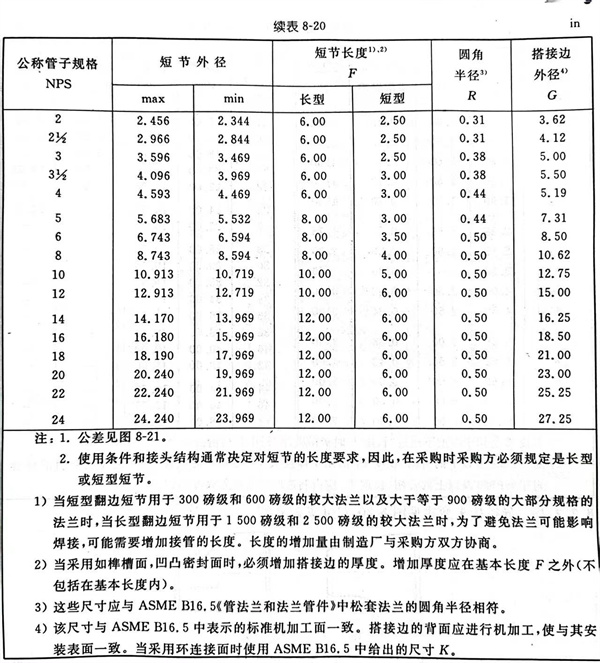

8. 翻(fan)邊短節(jie)型(xing)式見(jian)圖 8-18，尺寸見(jian)表 8-20 。

注：1．公差(cha)見(jian)圖8-21。

2．使(shi)用(yong)條件和接頭結構通常(chang)決定對短(duan)節的(de)長度要求(qiu)，因此(ci)，在采(cai)購(gou)時采(cai)購(gou)方必須規定是長型或短(duan)型短(duan)節。

1）當短型(xing)翻邊短節用于(yu)300磅(bang)(bang)級(ji)(ji)和600磅(bang)(bang)級(ji)(ji)的(de)較(jiao)大法蘭以及(ji)大于(yu)等(deng)于(yu)900磅(bang)(bang)級(ji)(ji)的(de)大部分規格的(de)法蘭時，當長(chang)型(xing)翻邊短節用于(yu)1500磅(bang)(bang)級(ji)(ji)和2500磅(bang)(bang)級(ji)(ji)的(de)較(jiao)大法蘭時，為了避免法蘭可(ke)能影響焊接，可(ke)能需要(yao)增加接管的(de)長(chang)度(du)。長(chang)度(du)的(de)增加量由制(zhi)造廠與采購方雙(shuang)方協商。

2）當采用如榫(sun)槽面(mian)，凹凸密(mi)封面(mian)時，必(bi)須增(zeng)加(jia)搭接邊的厚(hou)度(du)。增(zeng)加(jia)厚(hou)度(du)應在基本長度(du)F之(zhi)外（不包括在基本長度(du)內）。

3）這些尺寸應與ASME B16.5《管法蘭和法蘭管件》中松套法蘭的圓角半(ban)徑相(xiang)符。

4）該尺寸與(yu)ASME B16.5中表示(shi)的標準機加工面一(yi)致(zhi)。搭接(jie)邊的背(bei)面應進行(xing)機加工，使(shi)與(yu)其安(an)裝表面一(yi)致(zhi)。當(dang)采(cai)用(yong)環連接(jie)面時使(shi)用(yong)ASMEB16.5中給(gei)出的尺寸K。

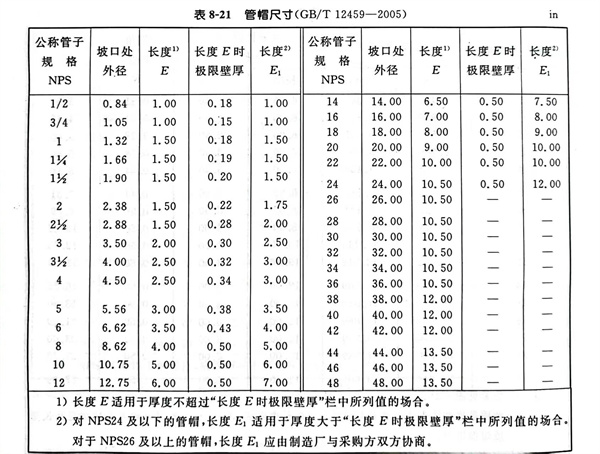

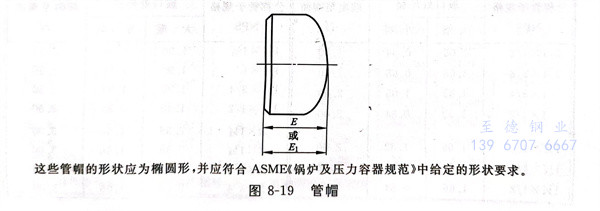

9. 管帽型(xing)式見圖 8-19，尺寸見表(biao) 8-21 。

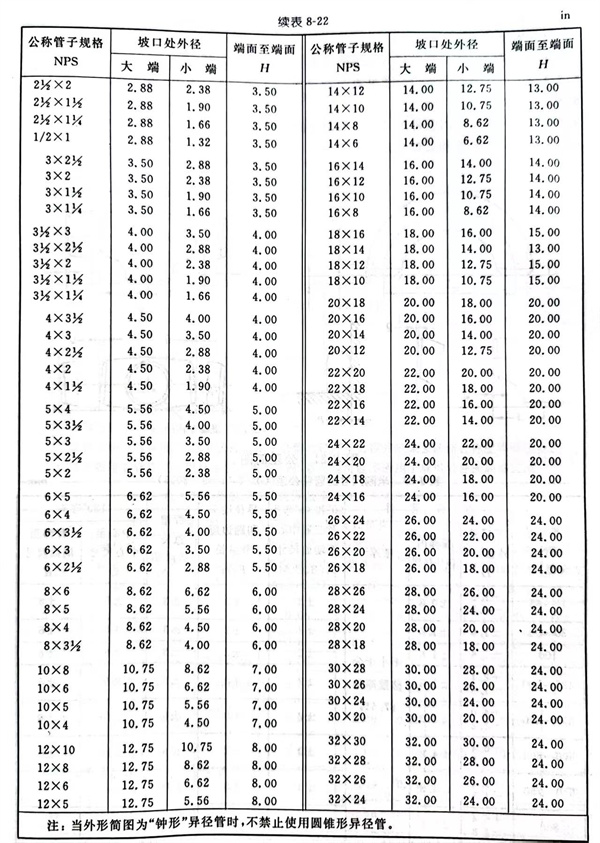

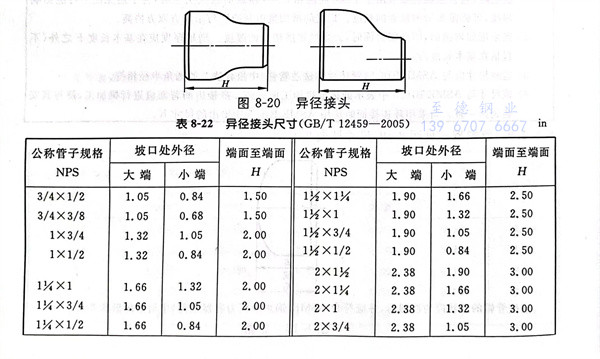

10. 異(yi)徑接頭型式(shi)見(jian)圖 8-20，尺(chi)寸(cun)見(jian)表 8-22 。
