1. 管件(jian)的(de)主要尺寸見(jian)7.2條。在沒有規定最(zui)大或最(zui)小尺寸時，管件(jian)從端面到(dao)端面，端面到(dao)中心的(de)尺寸偏差見(jian)表7-22。
注：活接頭端面(mian)到端面(mian)和(he)(he)端面(mian)到中心的(de)尺寸，由(you)于(yu)管(guan)件(jian)公差和(he)(he)設計的(de)綜合影響，最后的(de)裝配結果(guo)可能不符合所給公差。

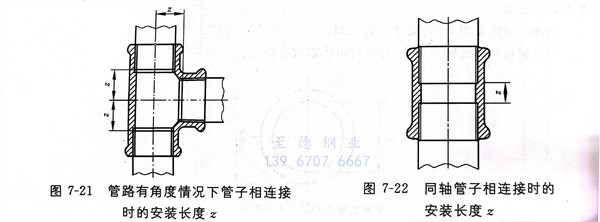

2. 安(an)裝(zhuang)長度（z）用作(zuo)安(an)裝(zhuang)期間的(de)(de)幫助和指(zhi)導，其準確性取決于7.3.1條中所給公(gong)差及GB／T 7306.1和GB／T 7306.2中規定的(de)(de)螺紋公(gong)差，在7.2條（即管(guan)(guan)(guan)件(jian)(jian)結(jie)構型式及尺寸(cun)）中給出的(de)(de)尺寸(cun)（z1、z2與(yu)z3）是(shi)管(guan)(guan)(guan)子(zi)端部(bu)到管(guan)(guan)(guan)件(jian)(jian)軸線（見(jian)圖7-21）或(huo)管(guan)(guan)(guan)子(zi)端部(bu)之間的(de)(de)平均距離（見(jian)圖7-22）。在管(guan)(guan)(guan)路(lu)有角度的(de)(de)情況下，管(guan)(guan)(guan)子(zi)相連接時(shi)的(de)(de)安(an)裝(zhuang)長度z1見(jian)圖7-21。同軸管(guan)(guan)(guan)子(zi)相連接時(shi)的(de)(de)安(an)裝(zhuang)長度z1見(jian)圖7-22。
這些安裝尺寸給出的是(shi)端面(mian)到(dao)端面(mian)或端面(mian)到(dao)中心的尺寸減(jian)去(qu)平(ping)均(jun)配(pei)合長度(du)(du)(du)計(ji)算得到(dao)的，平(ping)均(jun)配(pei)合長度(du)(du)(du)是(shi)按GB／T 7306.1和GB／T 7306.2給出的尺寸加以圓整。平(ping)均(jun)配(pei)合長度(du)(du)(du)見表7-23。
3. 扳手平面對(dui)邊寬度尺寸，S取決于管件的設計，由(you)制造方確定。
a. 管堵的(de)(de)平(ping)(ping)面(mian)應是(shi)(shi)方形(xing)的(de)(de)，其他小于(yu)或等于(yu)3/4管件的(de)(de)平(ping)(ping)面(mian)應是(shi)(shi)六邊(bian)(bian)(bian)形(xing)的(de)(de)，大于(yu)3/4的(de)(de)管件的(de)(de)平(ping)(ping)面(mian)可(ke)以是(shi)(shi)六邊(bian)(bian)(bian)形(xing)或八邊(bian)(bian)(bian)形(xing)。活接頭零件的(de)(de)平(ping)(ping)面(mian)（除連接螺母外）可(ke)以是(shi)(shi)六邊(bian)(bian)(bian)、八邊(bian)(bian)(bian)或十邊(bian)(bian)(bian)形(xing)的(de)(de)。
b. 扳(ban)手平面(mian)的最小厚度見表7-24。對鎖緊螺(luo)母任(ren)何形(xing)式的倒角均不應使扳(ban)手平面(mian)的厚度小于表7-24中給出的尺寸。
4. 螺(luo)紋
a. 管(guan)件螺(luo)(luo)紋(wen)(wen)應符合(he)GB／T7306.1-2000《55°密(mi)封管(guan)螺(luo)(luo)紋(wen)(wen) 第(di)1部分：圓柱內螺(luo)(luo)紋(wen)(wen)與(yu)圓錐(zhui)外(wai)螺(luo)(luo)紋(wen)(wen)》和GB／T 7306.2-2000《55°密(mi)封管(guan)螺(luo)(luo)紋(wen)(wen) 第(di)2部分：圓錐(zhui)內螺(luo)(luo)紋(wen)(wen)與(yu)圓錐(zhui)外(wai)螺(luo)(luo)紋(wen)(wen)》的規定，外(wai)螺(luo)(luo)紋(wen)(wen)為圓錐(zhui)形(xing)（R），內螺(luo)(luo)紋(wen)(wen)可以是(shi)圓柱形(xing)（Rp）或圓錐(zhui)形(xing)（Rc）。
b. 活接頭螺(luo)(luo)(luo)(luo)(luo)(luo)母(mu)的(de)(de)螺(luo)(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)與螺(luo)(luo)(luo)(luo)(luo)(luo)母(mu)配(pei)合(he)的(de)(de)螺(luo)(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)應(ying)(ying)符(fu)合(he)GB／T 7307-2001《55°非(fei)密封管螺(luo)(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)》的(de)(de)規(gui)定，允許(xu)采用公制(zhi)螺(luo)(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)，應(ying)(ying)符(fu)合(he)GB／T 192-2003《普(pu)通(tong)螺(luo)(luo)(luo)(luo)(luo)(luo)紋(wen)(wen) 基(ji)本牙型》、GB／T 193-2003《普(pu)通(tong)螺(luo)(luo)(luo)(luo)(luo)(luo)紋(wen)(wen) 直徑與螺(luo)(luo)(luo)(luo)(luo)(luo)距系列》、GB／T 196-2003《普(pu)通(tong)螺(luo)(luo)(luo)(luo)(luo)(luo)紋(wen)(wen) 基(ji)本尺(chi)寸》和GB／T 197-2003《普(pu)通(tong)螺(luo)(luo)(luo)(luo)(luo)(luo)紋(wen)(wen) 公差》中外螺(luo)(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)6級(ji)、內螺(luo)(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)7級(ji)的(de)(de)規(gui)定。鎖緊螺(luo)(luo)(luo)(luo)(luo)(luo)母(mu)應(ying)(ying)符(fu)合(he)GB／T 7307的(de)(de)規(gui)定。
c. 螺(luo)紋軸線夾(jia)角的極限(xian)偏差
管(guan)件螺紋的軸線應是精確的，測定角度的偏差不超過±0.5°。
d. 螺紋端面的倒(dao)角(jiao)
管件螺紋(wen)端(duan)面(mian)必(bi)須倒(dao)角(jiao)(jiao)，內螺紋(wen)最(zui)小夾角(jiao)(jiao)為90°，端(duan)面(mian)倒(dao)角(jiao)(jiao)直(zhi)(zhi)徑大(da)于螺紋(wen)的(de)(de)(de)大(da)徑。外螺紋(wen)最(zui)小夾角(jiao)(jiao)為60°，端(duan)面(mian)倒(dao)角(jiao)(jiao)的(de)(de)(de)直(zhi)(zhi)徑應小于端(duan)面(mian)螺紋(wen)的(de)(de)(de)小徑。
