1. 輸送NaOH的(de)(de)碳(tan)(tan)(tan)鋼(gang)(gang)或低(di)合金鋼(gang)(gang)管道(dao)在一(yi)定的(de)(de)條件下，能引起碳(tan)(tan)(tan)鋼(gang)(gang)材料的(de)(de)應力腐蝕開裂(lie)（堿脆）。影響碳(tan)(tan)(tan)鋼(gang)(gang)產生應力腐蝕開裂(lie)的(de)(de)因素有堿液濃(nong)度(du)、溫(wen)度(du)和材料中存在的(de)(de)殘余應力等。


  2. 一般情況下，當NaOH濃(nong)度和(he)溫度超出表1.9.7的(de)規定時，應對焊縫（含熱影響(xiang)區）進行消除(chu)應力(li)熱處(chu)理。

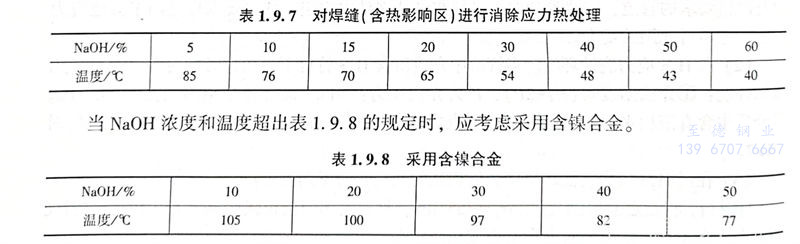

表 7.jpg


  3. 碳鋼(gang)和低合金鋼(gang)在NaOH溶(rong)液(ye)中(zhong)的應用(yong)范圍(wei)見本(ben)書第四章圖(tu)4.2.16。


  碳(tan)素(su)鋼和(he)(he)低合金(jin)鋼管道的(de)(de)操作溫度(du)和(he)(he)堿(jian)(jian)液溶(rong)液位(wei)于圖4.2.16的(de)(de)B區(qu)時(shi)，焊后(hou)或(huo)冷加工后(hou)應(ying)進(jin)行(xing)消(xiao)除(chu)應(ying)力(li)熱處理。熱處理溫度(du)宜為600～650℃，保溫時(shi)間(jian)2.4min／mm，且(qie)不(bu)應(ying)少(shao)于1h，當(dang)(dang)操作溫度(du)和(he)(he)堿(jian)(jian)液濃(nong)度(du)位(wei)于A區(qu)時(shi)，碳(tan)素(su)鋼和(he)(he)低合金(jin)鋼制(zhi)的(de)(de)管道焊后(hou)不(bu)需進(jin)行(xing)消(xiao)除(chu)應(ying)力(li)熱處理，開停工或(huo)檢修期(qi)間(jian)應(ying)采取水沖選，不(bu)得進(jin)行(xing)蒸汽吹掃；當(dang)(dang)操作溫度(du)和(he)(he)堿(jian)(jian)液濃(nong)度(du)位(wei)于C區(qu)時(shi)，材料應(ying)選用鎳基合金(jin)。
