鎢極(ji)是鎢極(ji)氣體保護焊、等(deng)離子(zi)弧(hu)焊和(he)切割用的電極(ji)。它(ta)具(ju)有耐高溫（熔點溫度(du)為3410℃±10℃）、不易熔化揮發及電子(zi)發射能(neng)力較高的優點。

 實(shi)踐(jian)證明，用(yong)(yong)純鎢作(zuo)為電(dian)(dian)極不夠理(li)想，必須在純鎢的(de)(de)基礎上(shang)加一(yi)些電(dian)(dian)子發射能(neng)力很強的(de)(de)稀土元素，如釷、鍶、鈰、鋯、錸等，更(geng)能(neng)發揮(hui)其(qi)作(zuo)用(yong)(yong)。

 釷（Th）鎢(wu)極是(shi)在(zai)純鎢(wu)極配料中(zhong)加(jia)入(ru)了質量分數不(bu)(bu)大于2.0％的氧(yang)化釷的電極，它具(ju)有(you)降低空載(zai)電壓，改(gai)善引弧、穩弧性(xing)(xing)能，增(zeng)大許用焊接(jie)電流等優點。但(dan)釷有(you)微量的放射(she)性(xing)(xing)，對人體健康有(you)害，基(ji)本上已經不(bu)(bu)再采用。

 鈰(shi)（Ce）鎢(wu)極是(shi)(shi)在(zai)純鎢(wu)極配料中(zhong)(zhong)加(jia)入了質量分數為2.0％左右的氧化鈰(shi)，并且(qie)雜質質量分數小(xiao)于1％的電(dian)極。鈰(shi)鎢(wu)極不(bu)但放射性劑量要比(bi)釷鎢(wu)極低(di)(di)得(de)多，而且(qie)電(dian)子逸出功(gong)比(bi)針鎢(wu)極約低(di)(di)10％，故易于引弧(hu)(hu)，電(dian)弧(hu)(hu)穩定性好(hao)，陰極斑(ban)點小(xiao)，壓降低(di)(di)，燒損少等優點。因此，它(ta)是(shi)(shi)目(mu)前不(bu)熔化電(dian)極氣體保護焊(han)，以及(ji)等離子弧(hu)(hu)焊(han)和切割用電(dian)極中(zhong)(zhong)應用最廣的一種鎢(wu)極。

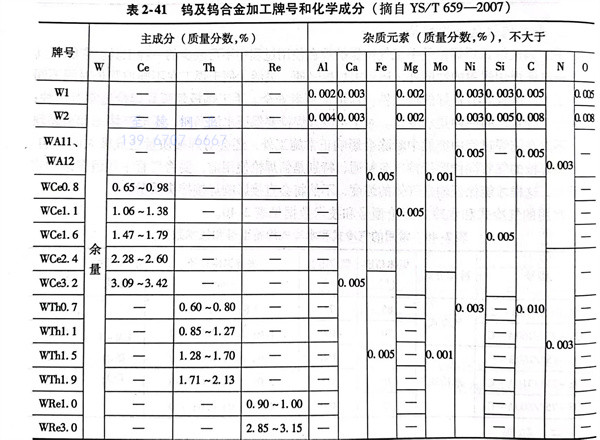

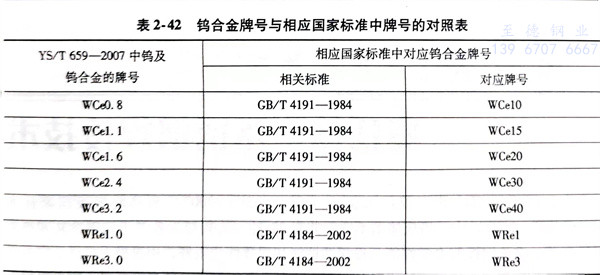

 錸(lai)（Re）鎢極(ji)是(shi)在(zai)鈍鎢極(ji)基礎上加入質(zhi)量(liang)分數為3.0％的(de)(de)氧(yang)化(hua)錸(lai)，并且(qie)雜質(zhi)元素質(zhi)量(liang)分數不大于1％的(de)(de)電極(ji)。錸(lai)鎢極(ji)是(shi)最近研制的(de)(de)一種新(xin)的(de)(de)電極(ji)，錸(lai)呈銀白色，質(zhi)硬(ying)，力(li)學性(xing)能好，電阻高。錸(lai)是(shi)用來制造電極(ji)、熱電偶、耐(nai)高溫和耐(nai)腐(fu)蝕的(de)(de)合金的(de)(de)材料。鎢及(ji)鎢合金加工牌號和化(hua)學成分見(jian)表2-41（有色金屬(shu)行(xing)業標準(zhun)YS／T 659-2007）。與其相應(ying)國家標準(zhun)的(de)(de)對照(zhao)見(jian)表2-42。
