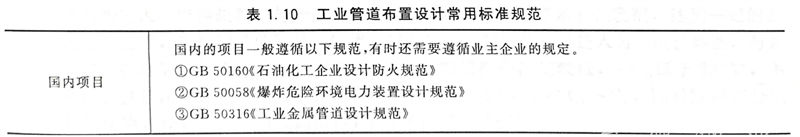

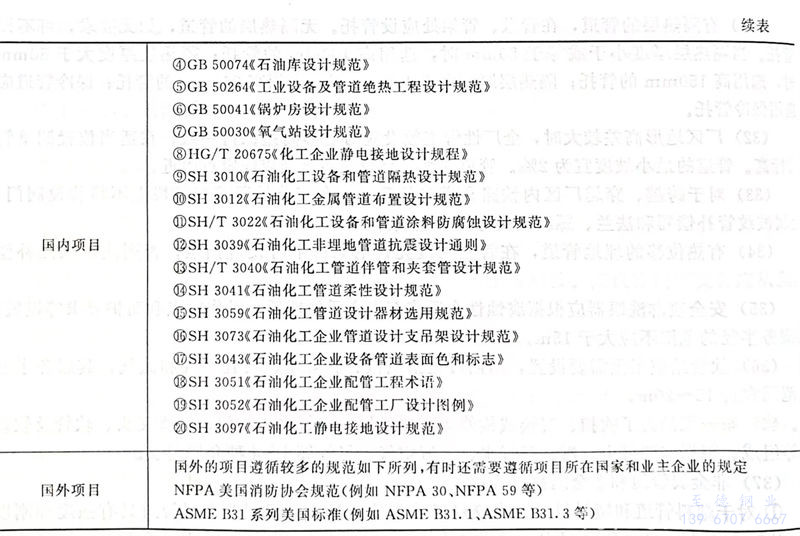

工業管(guan)道布置設計常用的標準規范

工程應(ying)用：設計(ji)文件羅列規范過多引起的設計(ji)錯誤(wu)

  某石(shi)化項(xiang)目的(de)(de)設(she)計文件，工程規(gui)(gui)(gui)定內(nei)羅(luo)(luo)列(lie)了配管(guan)(guan)設(she)計常見(jian)的(de)(de)GB、SH、SY、DL、ASME等所(suo)(suo)有標(biao)準規(gui)(gui)(gui)范(fan)，這(zhe)些規(gui)(gui)(gui)范(fan)是從參考資料(liao)、標(biao)準規(gui)(gui)(gui)范(fan)內(nei)摘(zhai)抄過來的(de)(de)。其實，這(zhe)些配管(guan)(guan)設(she)計標(biao)準規(gui)(gui)(gui)范(fan)，有些規(gui)(gui)(gui)定相互間是不一致和矛盾的(de)(de)，需要(yao)根據所(suo)(suo)執行項(xiang)目的(de)(de)特點(dian)和適(shi)用(yong)范(fan)圍進行選(xuan)擇(ze)，再(zai)列(lie)舉到具體項(xiang)目的(de)(de)工程規(gui)(gui)(gui)定內(nei)。盲目地(di)將所(suo)(suo)有的(de)(de)配管(guan)(guan)設(she)計規(gui)(gui)(gui)范(fan)進行羅(luo)(luo)列(lie)，會造成設(she)計不符合規(gui)(gui)(gui)范(fan)要(yao)求的(de)(de)錯誤。

工程(cheng)應用(yong)：管道分類分級錯(cuo)誤引起的施(shi)工檢測錯(cuo)誤

  某(mou)工程的(de)(de)工藝管線(xian)數據表內，火炬管線(xian)含有30％的(de)(de)硫化氫，應該為(wei)GC1類壓力管道，卻被設(she)計(ji)人員錯誤地(di)劃分為(wei)GC2壓力等級，造(zao)(zao)成(cheng)施(shi)工檢(jian)測(ce)時的(de)(de)檢(jian)測(ce)比例偏低，不符合(he)國家有關規范(fan)的(de)(de)強制要求，在施(shi)工結束后才發現錯誤，經過重新施(shi)工檢(jian)測(ce)才算彌補(bu)了錯誤，給工程設(she)計(ji)和施(shi)工企業造(zao)(zao)成(cheng)了很大的(de)(de)損失。

工(gong)程應用：工(gong)程企業壓力(li)管道(dao)資質蓋(gai)章錯誤實例

  國內某工程企業(ye)，50張(zhang)A1＃消(xiao)防水(shui)管(guan)道(dao)(dao)平(ping)面布置(zhi)圖(tu)蓋了(le)企業(ye)的(de)壓力管(guan)道(dao)(dao)設計(ji)(ji)資(zi)質章(zhang)，實際(ji)上消(xiao)防水(shui)管(guan)道(dao)(dao)不屬于壓力管(guan)道(dao)(dao)，不用蓋企業(ye)的(de)壓力管(guan)道(dao)(dao)設計(ji)(ji)資(zi)質章(zhang)。
