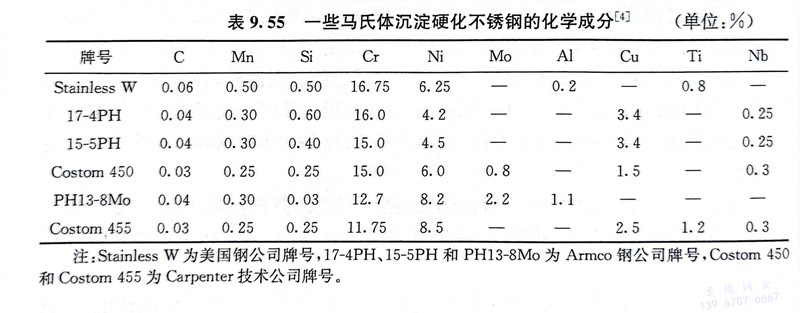

022Cr12Ni9Cu2NbTi、Custom 455 是一種超低碳的沉淀硬化馬氏體不銹鋼，具有高的強度和耐大氣腐蝕性。

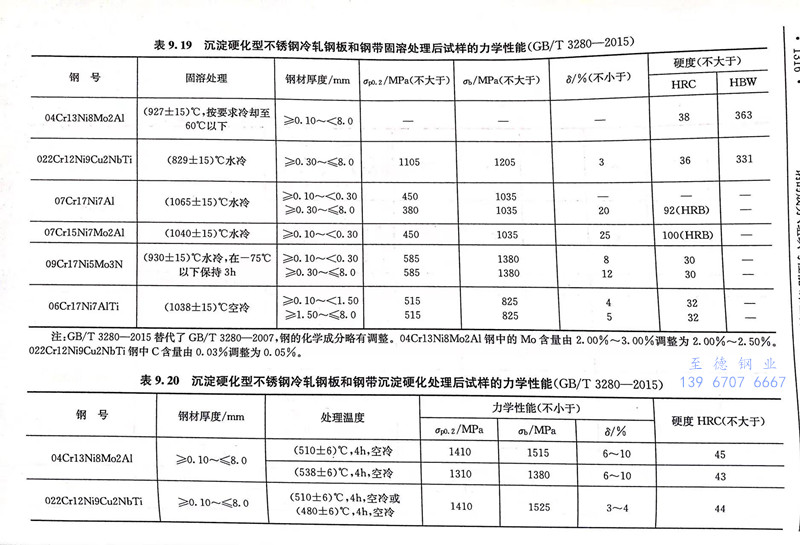

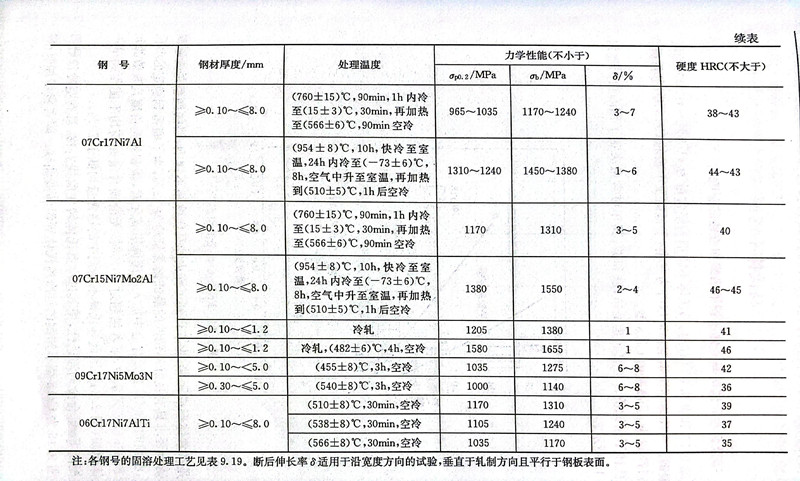

022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在溫(wen)度(du)(du)區間900～1260℃極易(yi)鍛造，適(shi)宜的(de)鍛造加熱(re)和(he)(he)均熱(re)溫(wen)度(du)(du)為(wei)1040～1150℃，終鍛溫(wen)度(du)(du)應控制在815～925℃，可(ke)獲得較細的(de)晶粒尺寸，鍛后(hou)空冷。鍛后(hou)應進行(xing)固溶(rong)處(chu)理，固溶(rong)溫(wen)度(du)(du)為(wei)816～843℃，隨后(hou)快(kuai)冷，若截面較小可(ke)以水淬，組織為(wei)全馬氏體組織，硬度(du)(du)為(wei)30～35HRC。生產企(qi)業一(yi)般均以固溶(rong)狀態的(de)產品供貨，用戶加工后(hou)只需進行(xing)時(shi)效(xiao)處(chu)理以獲得最后(hou)的(de)性能。時(shi)效(xiao)溫(wen)度(du)(du)可(ke)在480～560℃選擇，保溫(wen)4h，空冷，時(shi)效(xiao)后(hou)的(de)尺寸變(bian)化僅(jin)為(wei)-0.001mm／mm。固溶(rong)和(he)(he)時(shi)效(xiao)處(chu)理后(hou)鋼的(de)力學性能見表9.19和(he)(he)表9.20。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在固溶處(chu)理后可以立(li)即進(jin)(jin)行(xing)冷(leng)(leng)作加(jia)(jia)工。對于深沖或脹形(xing)工藝，由于變(bian)形(xing)是局部(bu)的，加(jia)(jia)工后須進(jin)(jin)行(xing)二次固溶處(chu)理（退火）。其(qi)他(ta)冷(leng)(leng)加(jia)(jia)工，如冷(leng)(leng)拉、冷(leng)(leng)軋，因為在固溶狀態的加(jia)(jia)工硬(ying)化率低(di)，可進(jin)(jin)行(xing)較(jiao)(jiao)大變(bian)形(xing)量的冷(leng)(leng)加(jia)(jia)工，獲(huo)得較(jiao)(jiao)高的強度，而不需二次固溶處(chu)理。最后進(jin)(jin)行(xing)時效處(chu)理。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼(gang)可(ke)焊性優良，可(ke)采用同成分的(de)焊接材料進行(xing)焊接，一般不需(xu)焊前預熱和焊后熱處(chu)理。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在通常的大氣環境和淡水中有良好的抗蝕能力，在35℃食鹽水噴濺和室溫下5％FeCl3水溶液中的耐點蝕性能良好。Costom 455鋼在包括海洋大氣等多種腐蝕環境下的應力腐蝕性能是良好的，并隨時效溫度的提高而進一步得到改善。
