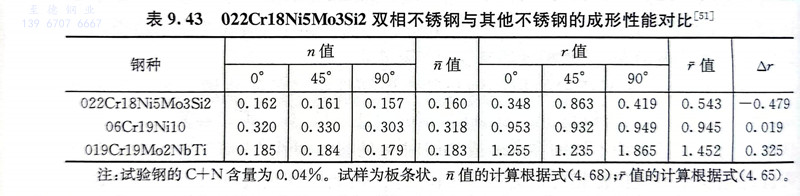

兩相組織的冷變形較為復雜，第二相的存在造成組織的局部不均勻度，影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對比，可見雙相不銹鋼的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。

  雙(shuang)相不(bu)銹(xiu)鋼的屈(qu)服強(qiang)度較高，初始變形時抗力較大(da)(da)，要(yao)施以較大(da)(da)的外力才能使(shi)其變形。雙(shuang)相不(bu)銹(xiu)鋼的橫向彎(wan)(wan)曲性(xing)能較差，需要(yao)較大(da)(da)的彎(wan)(wan)心直徑（d），至少d不(bu)小(xiao)于2a（a為板厚）才能通過彎(wan)(wan)曲試(shi)驗，這與其較大(da)(da)的各(ge)向異性(xing)有關。

  通(tong)過F和Δr試驗說明，雙相(xiang)(xiang)鋼的各向異性(xing)顯著，軋板組織中α與(yu)γ相(xiang)(xiang)呈帶(dai)狀(zhuang)層狀(zhuang)組織。雙相(xiang)(xiang)不銹鋼的r值比奧氏體鋼和鐵素(su)體鋼低(di)很多，故其冷成形性(xing)較差。
