非金屬軟墊片系指用非金屬密封材料加工制作的墊片，主要有石棉橡膠板、純聚四氟乙烯板、非石棉纖維橡膠板和橡膠板裁制成的墊片等。

1. 墊(dian)片與法(fa)蘭(lan)密(mi)封面的配(pei)合型式

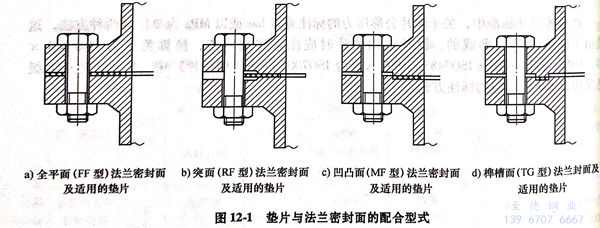

  墊片與法蘭密封面的(de)配合型式(shi)有4種，如圖12-1所示(shi)。

2. 管法蘭用墊片的型式

  全平(ping)面(mian)（代(dai)號(hao)為(wei)FF)管法蘭用墊片(pian)型式(shi)(shi)如(ru)圖12-2所(suo)(suo)示；突(tu)面(mian)（代(dai)號(hao)為(wei)RF)、凹凸面(mian)（代(dai)號(hao)為(wei)MF)及(ji)榫(sun)槽面(mian)（代(dai)號(hao)為(wei)TG)管法蘭用墊片(pian)型式(shi)(shi)，如(ru)圖12-3所(suo)(suo)示。

3. 公稱(cheng)壓力用PN標記的墊片(pian)型式與尺寸

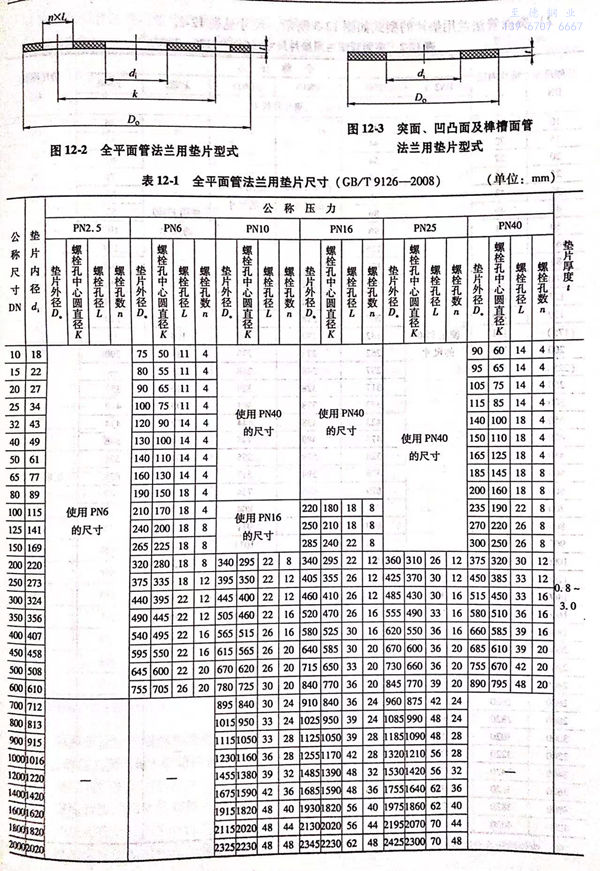

  a. 全平面管法蘭用墊片(pian)的型(xing)式如圖(tu)12-2所示，尺(chi)寸見表12-1.

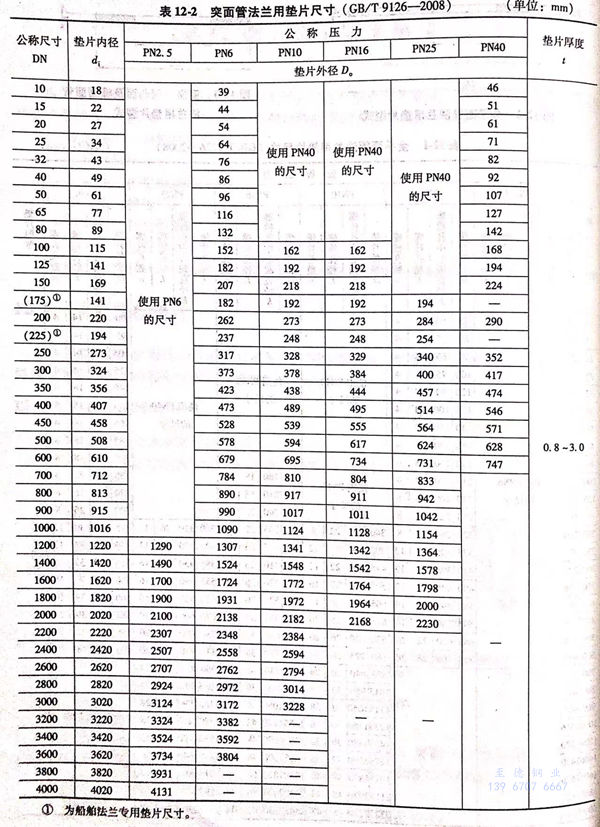

  b. 突面管(guan)法(fa)蘭用墊片的型(xing)式(shi)如圖12-3所示，尺寸見表12-2.

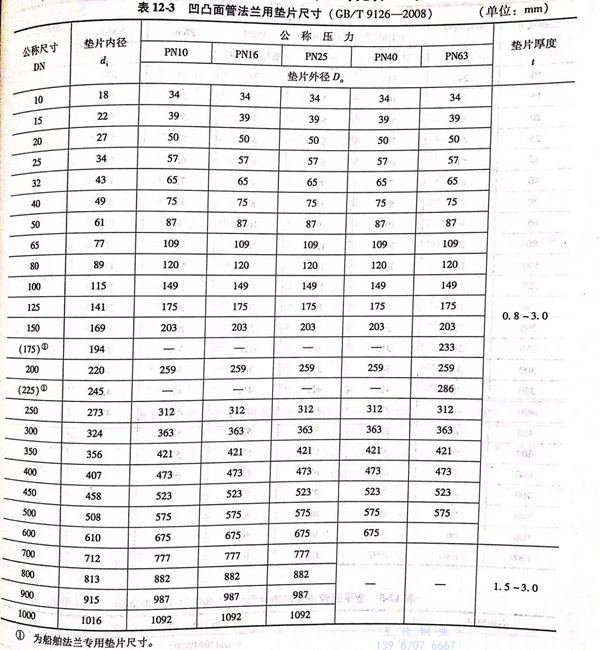

  c. 凹(ao)凸管法蘭(lan)用墊片(pian)的型式如圖(tu)12-3所示，尺寸見表12-3.

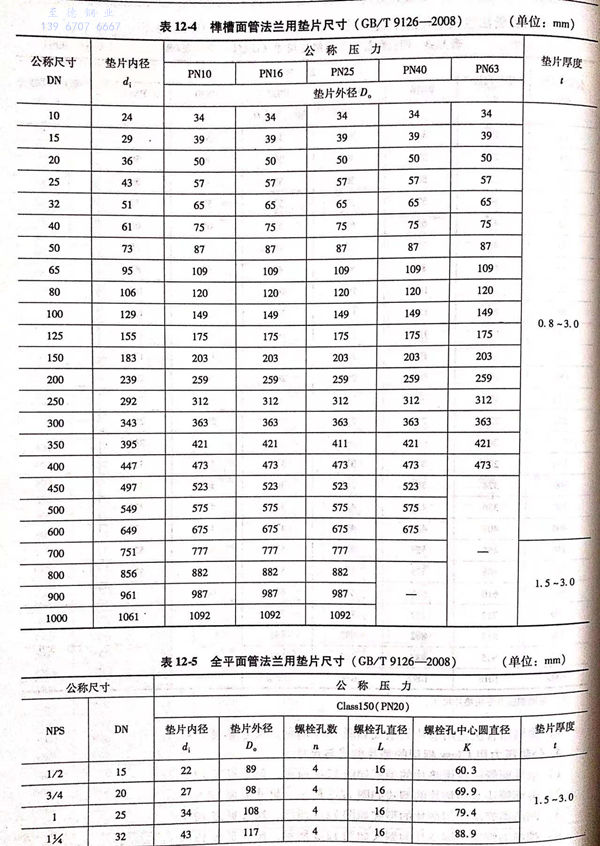

  d. 榫(sun)槽(cao)面管法(fa)蘭(lan)用墊片的型式(shi)如圖12-3所示，尺寸(cun)見表(biao)12-4.

4. 公稱壓力用Class標記的(de)墊片型式與尺寸

  a. 全(quan)平面管法(fa)蘭用墊(dian)片(pian)的型式如圖12-2所示(shi)，尺寸(cun)見表12-5.

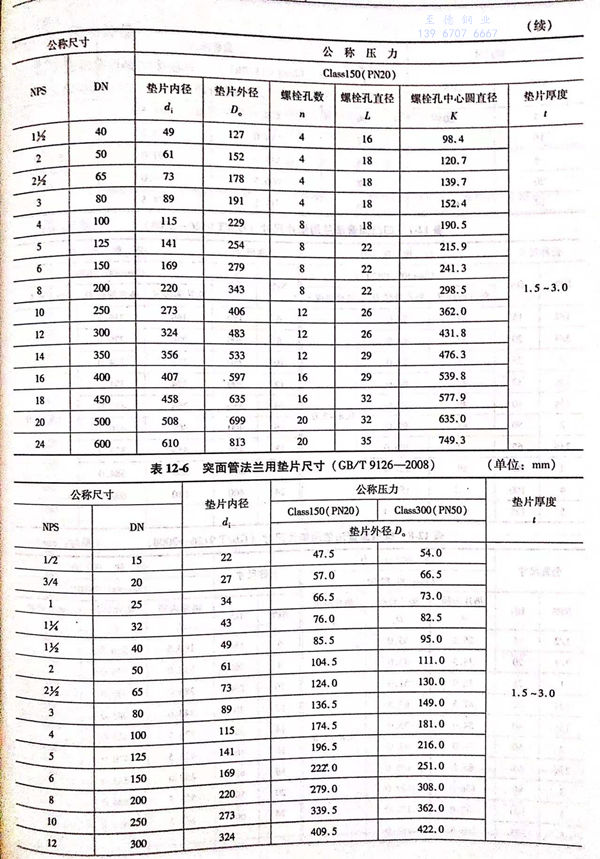

  b. 突(tu)面管法蘭用墊片的型式如圖12-3所示，尺寸見表(biao)12-6.

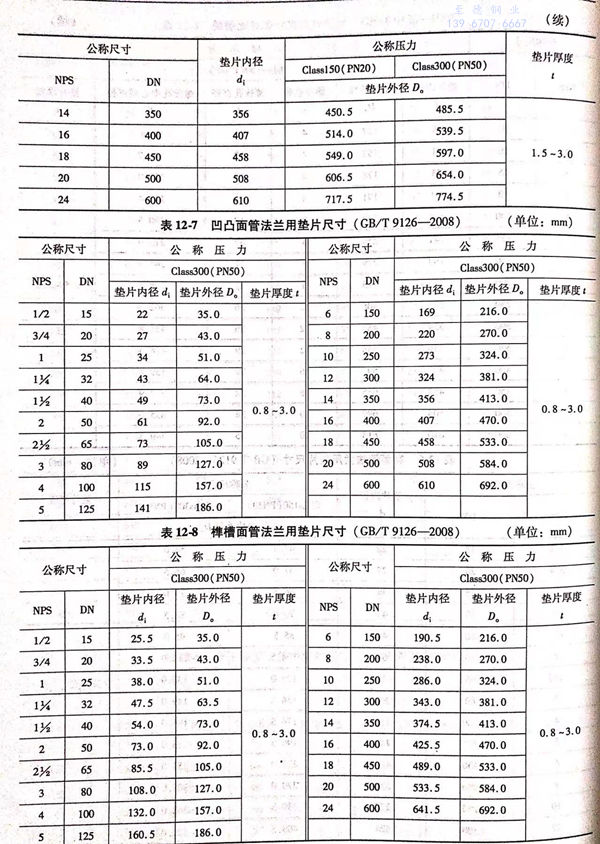

  c. 凹凸(tu)面管法蘭用(yong)墊片的型式如圖12-3所(suo)示，尺寸見表(biao)12-7.

  d. 榫槽面管法(fa)蘭用墊片的型式如圖(tu)12-3所示，尺(chi)寸見表12-8.
