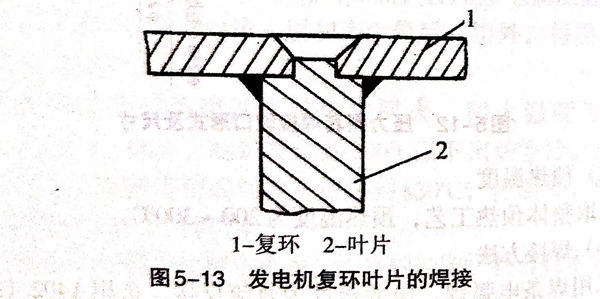

發電機復環葉片結構如圖5-13所示，其材質為2Cr13,葉片為1Cr13,均為馬氏(shi)體不銹鋼，采用焊接工藝如下。
①. 焊前(qian)預熱溫度為100℃.
②. 選用(yong)A207(E316型）焊條，直(zhi)徑3.2mm.
③. 在引弧(hu)板上(shang)引弧(hu)，待(dai)電弧(hu)穩定(ding)后引入待(dai)焊處(chu)，采(cai)用短(duan)弧(hu)焊，收弧(hu)時要填滿弧(hu)坑，防止(zhi)弧(hu)坑裂紋(wen)，并使焊縫(feng)與母材(cai)呈圓滑過渡。
④. 焊后為防止焊件的變形和裂紋，需進行(xing)回火熱(re)處理(li)來(lai)消除焊接殘余應(ying)力。回火溫(wen)度為700℃,保溫(wen)30min,然后隨(sui)爐冷卻。
⑤. 用超聲波探傷對焊縫內部進行檢測，發現超標(biao)缺陷時(shi)，應立(li)即(ji)返修。
