0Cr21Ni6Mn9N 鋼是Cr-Ni-Mn-N系超高強度奧氏體低溫無磁不銹鋼，它在超低溫（-269℃)無磁環境中有廣泛的應用。

1. 化學成(cheng)分

鋼的(de)化(hua)學成分見表(biao)1-15.

2. 合金元素的作用

  在超低溫工程中，一般的奧(ao)氏體不銹鋼由于組織的不穩定，在低溫下易發生馬氏體相變而降低韌性。這種情況下，主要應用超低碳不銹鋼、含鉬不銹鋼、含氮的奧氏體不銹鋼以及某些鎳基合金：但在無磁場合，馬氏體還會增大磁性。作為無磁鋼，除要求奧氏體組織穩定，不發生馬氏體相變外，還要在低溫下不呈順磁性和鐵磁性。因此要求奈爾（Neel)轉變溫度要盡量高。

3. 物理性能(neng)

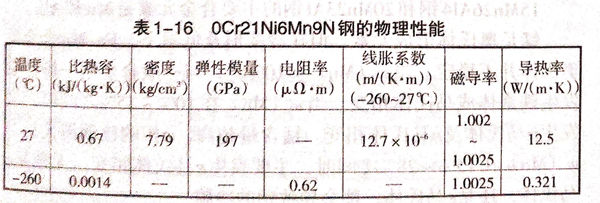

  鋼的物理性(xing)能見(jian)表(biao)1-16.

4. 熱處理

  該鋼一般(ban)只需經過1050℃的(de)固溶處理。

5. 力學性能(neng)

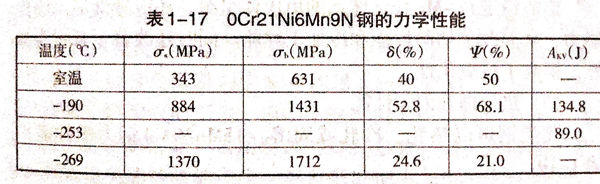

  0Cr21Ni6Mn9N鋼室溫和低溫的(de)力學性能(neng)見表1-17。此鋼被氮合金化(hua)，因而強度(du)高，塑性好(hao)，斷裂韌性也好(hao)。氮能(neng)增強組織穩定性，因此低溫性能(neng)也較好(hao)。
