耐火襯套(tao)作用(yong)是絕熱(re)和保溫。
組成(cheng)材料：膠結料 高溫(wen)水泥(ni)（主(zhu)要(yao)成(cheng)分(fen)為80%的Al2O3)
摻合(he)料 耐火黏土20%
骨料 鎳一鉻電阻絲，鐵(tie)釘
耐火襯套的(de)制作(zuo)過(guo)程如下：
1. 成型

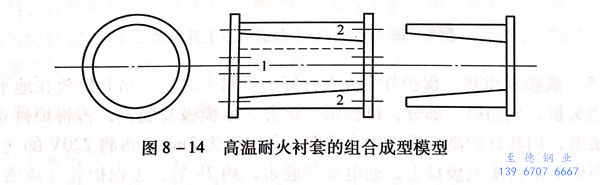

為(wei)了(le)便于(yu)拆卸，采用(yong)由3個活(huo)動部(bu)件組成的模型（圖8-14).耐火襯套的厚度為(wei)15mm,模型僅考慮12mm,另3mm為(wei)粉光層。
2. 材(cai)料配制
高溫(wen)水泥(ni)80%,加(jia)耐火黏土20%混合(he)，噴5%水，攪(jiao)拌(ban)均勻，其(qi)含(han)水量不能過(guo)高，一般手握后，松手時(shi)能成捆不散(san)，一拍手即散(san)為(wei)好。水泥(ni)現用現拌(ban)，使用時(shi)水泥(ni)用麻布蓋好，防(fang)止(zhi)干燥。
3. 加(jia)固骨(gu)料

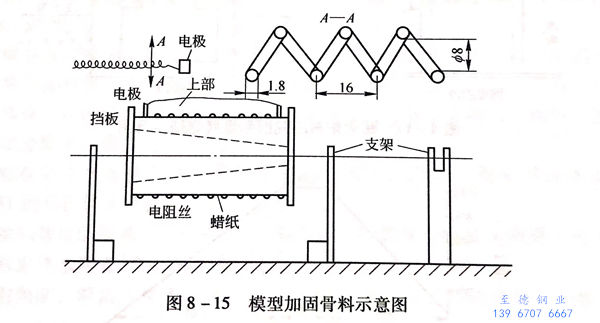

根據要求選擇Ni-Cr電(dian)阻絲的(de)(de)直(zhi)徑、長度及電(dian)阻值，并在車床上(shang)繞成(cheng)彈(dan)簧狀，然后纏在木模(mo)上(shang)，其間距用麻繩和(he)釘子固定，電(dian)阻絲的(de)(de)出(chu)線頭排在一(yi)(yi)邊，防(fang)止短路，固定前在木模(mo)底板上(shang)墊(dian)一(yi)(yi)層(ceng)蠟(la)紙(zhi)或油光紙(zhi)，防(fang)止黏模(mo)（圖8-15).
4. 成型(xing)

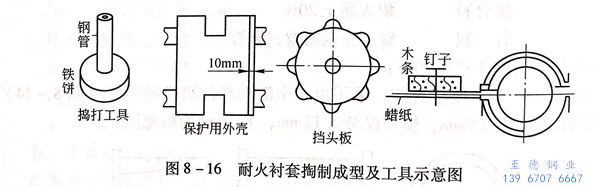

木(mu)(mu)(mu)模準(zhun)備好(hao)(hao)，電阻絲(si)(si)出線頭排(pai)在一面對齊，電阻絲(si)(si)間距為(wei)15~20mm,將配好(hao)(hao)的(de)材料裝入木(mu)(mu)(mu)模上(shang)部，搗打(da)結實，再轉一個角(jiao)度(du)裝料打(da)實，至(zhi)全部打(da)好(hao)(hao)后用鐵(tie)尺將高(gao)出木(mu)(mu)(mu)模的(de)高(gao)溫水泥(ni)刮去(qu)，再用和好(hao)(hao)的(de)粉光(guang)用的(de)泥(ni)漿，用泥(ni)板抹(mo)光(guang)，使其在打(da)釘(ding)時不致(zhi)損壞，用木(mu)(mu)(mu)條(tiao)墊上(shang)蠟紙用釘(ding)子釘(ding)在抹(mo)好(hao)(hao)的(de)光(guang)面上(shang)保護。用大(da)鋼管(guan)分成(cheng)兩半，將爐襯夾緊加(jia)固好(hao)(hao)，脫模（圖8-16)。
5. 脫模及烘烤
保護外殼(ke)夾在(zai)打好的爐襯(chen)上之后(hou)，吊起輕放(fang)在(zai)地平面(mian)上，卸(xie)去擋頭板，先抽第(di)一部(bu)分，再抽第(di)二部(bu)分，木模極易脫出(chu)(chu)，再將爐襯(chen)立(li)放(fang)平，取出(chu)(chu)蠟(la)紙，用和好的高溫泥漿粉光內壁，其厚度為3mm,再將220V的交流電(dian)源跟電(dian)阻絲的出(chu)(chu)線頭電(dian)極接上，通(tong)電(dian)加熱脫水，約(yue)2h后(hou)，去保護殼(ke)（或通(tong)電(dian)前取走外殼(ke)），再進行外表面(mian)粉光烘烤與高溫燒結。

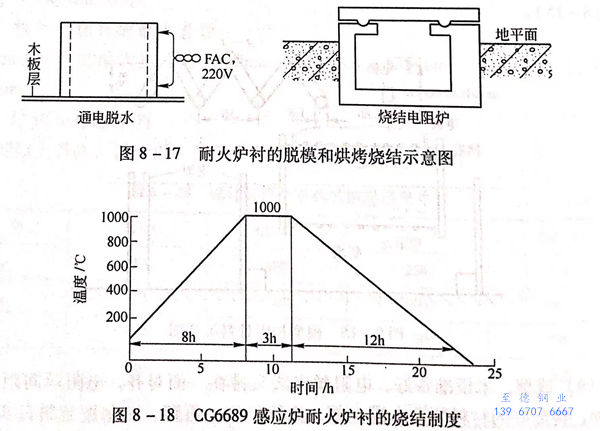

為了燒結(jie)好(hao)，爐襯(chen)要先經(jing)(jing)低(di)溫(wen)(wen)(wen)脫水和(he)保溫(wen)(wen)(wen)后，再去高溫(wen)(wen)(wen)爐燒結(jie)。低(di)溫(wen)(wen)(wen)脫水和(he)保溫(wen)(wen)(wen)可用交流電通入爐襯(chen)電阻內，當爐襯(chen)表面成灰白色時(shi)(shi)，即(ji)已低(di)溫(wen)(wen)(wen)烘烤好(hao)，停(ting)止(zhi)通電，可裝入高溫(wen)(wen)(wen)電阻爐內燒結(jie)，燒結(jie)時(shi)(shi)以每(mei)小時(shi)(shi)112.5℃加(jia)熱速度(du)。經(jing)(jing)8小時(shi)(shi)升至1000℃保溫(wen)(wen)(wen)3h,即(ji)停(ting)電降溫(wen)(wen)(wen)，降溫(wen)(wen)(wen)速度(du)每(mei)小時(shi)(shi)降83℃,經(jing)(jing)12h降至室溫(wen)(wen)(wen)后出爐（圖(tu)8-17和(he)圖(tu)8-18).
