在(zai)(zai)不銹(xiu)鋼管擠壓(ya)過程中(zhong)，由于(yu)擠壓(ya)速(su)度和變形程度（擠壓(ya)比）的綜合作用，致使變形金屬(shu)由擠壓(ya)模孔中(zhong)流出(chu)的速(su)度（出(chu)口速(su)度）大(da)(da)(da)大(da)(da)(da)地高(gao)于(yu)芯(xin)棒(bang)的運動速(su)度，這種速(su)度差(cha)(cha)在(zai)(zai)芯(xin)棒(bang)中(zhong)引起拉應(ying)力(li)，而且此(ci)速(su)度差(cha)(cha)越(yue)大(da)(da)(da)，芯(xin)棒(bang)內的拉應(ying)力(li)也越(yue)大(da)(da)(da)。

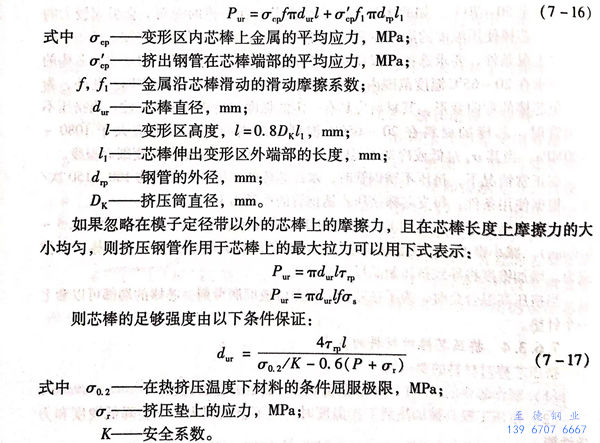

  在選擇(ze)好(hao)制(zhi)造芯(xin)棒(bang)的(de)材料之后(hou)，要求擠(ji)(ji)壓芯(xin)棒(bang)進行(xing)強度校核。為了(le)確定鋼管擠(ji)(ji)壓時作用在芯(xin)棒(bang)上(shang)的(de)拉(la)伸力，采用以下公式：

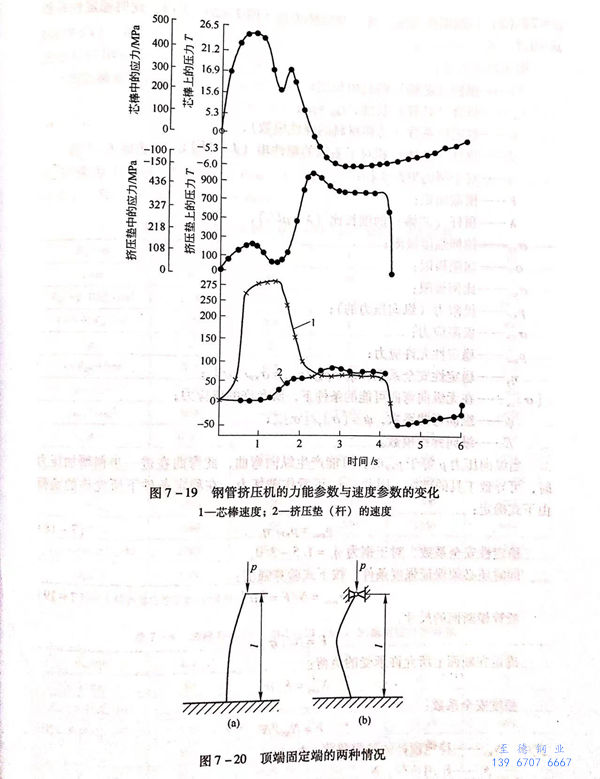

  圖7-19給出了芯(xin)棒中應力的(de)(de)數值(zhi)和方向的(de)(de)變化曲線(xian)，在(zai)芯(xin)棒表面上還產(chan)生(sheng)與(yu)變形抗力成比例的(de)(de)切應力。
