塑料管包括聚(ju)乙烯(xi)管、聚(ju)丙(bing)烯(xi)管、聚(ju)氯乙烯(xi)管等(deng)。這些管材質軟，在200℃左右即產(chan)生塑性變形(xing)或能熔化，因此加工(gong)十(shi)分(fen)方便。

1. 塑(su)料(liao)管的切割與彎曲

  使用(yong)細(xi)牙手鋸(ju)或木工圓鋸(ju)進行切(qie)割(ge)，公稱直徑(jing)DN≤200mm的彎(wan)(wan)管(guan)，有成品彎(wan)(wan)頭供應(ying)，一般為彎(wan)(wan)曲半徑(jing)很小(xiao)的急(ji)彎(wan)(wan)彎(wan)(wan)頭。需要制作時可采用熱(re)彎(wan)(wan)，彎(wan)(wan)曲半徑(jing)R=（3.5~4)DN.塑料管(guan)熱(re)彎(wan)(wan)工藝(yi)與(yu)彎(wan)(wan)鋼管(guan)的不(bu)同在(zai)于：

   ①. 不論管徑(jing)大小，一律填細砂。

   ②. 加熱溫度為130℃~150℃,在(zai)蒸汽加熱箱或(huo)電(dian)加熱箱內進行。

   ③. 用木材(cai)制作彎管(guan)模具(ju)，木塊的高(gao)度(du)(du)稍高(gao)于管(guan)子(zi)半(ban)徑(jing)。管(guan)子(zi)加(jia)熱至要求溫度(du)(du)迅速(su)從加(jia)熱箱內取(qu)出(chu)，放人彎管(guan)模具(ju)內，因管(guan)材(cai)已成塑性，用力很小，用澆冷水方(fang)法使其(qi)冷卻(que)(que)定型，然后(hou)取(qu)出(chu)砂(sha)子(zi)，并繼續進行水冷。管(guan)子(zi)冷卻(que)(que)后(hou)要有1°~2°的回彈，因此制作模具(ju)時把彎曲(qu)角(jiao)度(du)(du)加(jia)大1°~2°。

2. 塑料管的連接(jie)

  塑料管的(de)連(lian)(lian)接方(fang)法(fa)可(ke)根據管材、工(gong)作條件(jian)、管道(dao)(dao)敷(fu)設條件(jian)而定。壁(bi)厚(hou)大于(yu)4mm,DN≥50mm的(de)塑料管均可(ke)采(cai)(cai)用對口接觸焊；壁(bi)厚(hou)小(xiao)于(yu)4mm,DN≤150mm的(de)承壓(ya)(ya)管可(ke)采(cai)(cai)用套(tao)管或承口連(lian)(lian)接；非承壓(ya)(ya)的(de)管子可(ke)采(cai)(cai)用承口粘結、加橡膠圈的(de)承口連(lian)(lian)接；與閥件(jian)、金屬部件(jian)或管道(dao)(dao)相連(lian)(lian)接，且壓(ya)(ya)力低(di)于(yu)2MPa時，可(ke)采(cai)(cai)用卷邊法(fa)蘭(lan)連(lian)(lian)接或平焊法(fa)蘭(lan)連(lian)(lian)接。

  塑料管的對(dui)口焊(han)接有對(dui)口接觸(chu)焊(han)和熱空氣焊(han)兩種方法。

   ①. 對口接觸焊是將塑料管放在焊接設備的夾具上夾牢，清除管端氧化層，將兩根管子對正，管端間隙在0.7mm以下，電加熱盤正套在接口處加熱，使塑料深處表面1mm~2mm熔化，并用0.1MPa~0.25MPa的壓力加壓使熔融表面連接成一體。

   ②. 熱空氣焊接是將壓縮空氣通過焊槍，焊槍為一電熱空氣管，可將空氣加熱至200℃~250℃,可以調節焊槍內的電熱絲電壓以控制溫度。壓縮空氣保持壓力為0.05MPa~0.1MPa.焊接時將管端對正，用塑料條對準焊縫，焊槍加熱將管件和焊條熔融并連接在一起。

  承(cheng)插(cha)口(kou)連接(jie)(jie)的(de)程序是先進行試插(cha)，檢查承(cheng)插(cha)口(kou)長(chang)度及間隙，長(chang)度以管子(zi)公(gong)稱直徑的(de)1倍～1.5倍為(wei)宜，間隙應不大于0.3mm,然(ran)后(hou)用(yong)酒精將承(cheng)口(kou)內壁(bi)、插(cha)管外壁(bi)擦洗干凈，并(bing)均勻涂上一層膠黏(nian)(nian)劑，即時插(cha)入，保持(chi)擠(ji)壓2min~3min,擦凈接(jie)(jie)口(kou)外擠(ji)出的(de)膠黏(nian)(nian)劑，固化后(hou)在承(cheng)口(kou)外端可再行焊接(jie)(jie)，以增加連接(jie)(jie)強(qiang)度。膠黏(nian)(nian)劑可采(cai)用(yong)過(guo)氯(lv)(lv)乙烯(xi)樹脂(zhi)與(yu)二氯(lv)(lv)乙烷（或(huo)丙酮(tong)）重量比1:4的(de)調(diao)和物(wu)，該(gai)調(diao)和物(wu)稱為(wei)過(guo)氯(lv)(lv)乙烯(xi)膠黏(nian)(nian)劑，也(ye)可采(cai)用(yong)市場上供應的(de)多種膠黏(nian)(nian)劑。

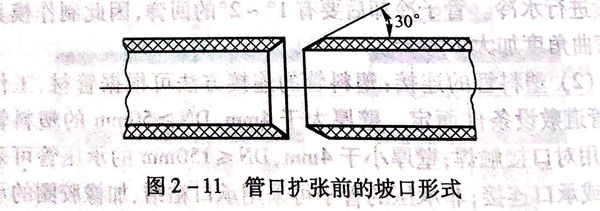

  如(ru)塑(su)料管(guan)沒有承(cheng)口(kou)(kou)，還要自(zi)行加工(gong)制作。方法是在(zai)擴(kuo)(kuo)張(zhang)管(guan)端采用蒸汽(qi)加熱或用甘(gan)油加熱鍋加熱，加熱長度為管(guan)子(zi)直徑的(de)(de)1倍～1.5倍，加熱溫度為130℃~150℃.此(ci)時可將插口(kou)(kou)的(de)(de)管(guan)子(zi)插入(ru)已(yi)加熱的(de)(de)管(guan)端，使(shi)其擴(kuo)(kuo)大為承(cheng)口(kou)(kou)。也(ye)可用金屬擴(kuo)(kuo)口(kou)(kou)模(mo)具(ju)擴(kuo)(kuo)張(zhang)。為了使(shi)插人(ren)管(guan)能(neng)順利地插入(ru)承(cheng)口(kou)(kou)，可在(zai)擴(kuo)(kuo)張(zhang)管(guan)端及插人(ren)管(guan)端先(xian)做成30°的(de)(de)斜口(kou)(kou)，如(ru)圖2-11所示。

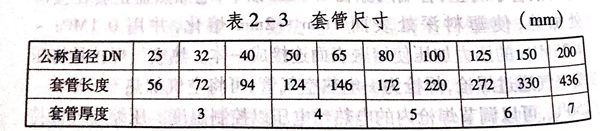

  套(tao)管連接是先(xian)將(jiang)管子對焊(han)起來(lai)，并(bing)把(ba)焊(han)縫鏟平，再在接頭上加(jia)(jia)套(tao)管。套(tao)管可用塑料板加(jia)(jia)熱卷制而(er)成，套(tao)管與連接管之間涂上膠黏(nian)劑(ji)，套(tao)管的(de)接口、套(tao)管兩端(duan)與連接管還可焊(han)接起來(lai)，增加(jia)(jia)強度，套(tao)管尺寸見表2-3。

  法(fa)蘭(lan)連接(jie)是采用鋼制法(fa)蘭(lan)時，先將法(fa)蘭(lan)套入管內，然(ran)后加熱管進行翻(fan)邊；采用塑(su)料(liao)板材制成(cheng)的法(fa)蘭(lan)可(ke)與(yu)塑(su)料(liao)管進行焊(han)接(jie)。此時塑(su)料(liao)法(fa)蘭(lan)應在內徑兩(liang)面(mian)車出45°坡口，兩(liang)面(mian)都(dou)應與(yu)管子焊(han)接(jie)。緊(jin)固法(fa)蘭(lan)時應把密封(feng)墊(dian)墊(dian)好，并在螺栓兩(liang)端加墊(dian)圈。

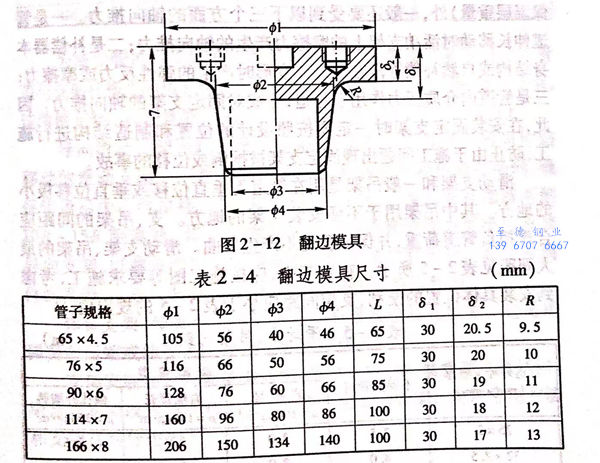

  塑料管管端翻(fan)(fan)邊(bian)(bian)(bian)的(de)工藝是將要(yao)翻(fan)(fan)邊(bian)(bian)(bian)的(de)管端加(jia)(jia)熱至(zhi)140℃~150℃,套(tao)上鋼(gang)法(fa)蘭，推入翻(fan)(fan)邊(bian)(bian)(bian)模具。翻(fan)(fan)邊(bian)(bian)(bian)模具為鋼(gang)質(zhi)，如圖2-12所示(shi)，尺(chi)寸如表2-4所列。翻(fan)(fan)邊(bian)(bian)(bian)模具推人(ren)前先加(jia)(jia)熱至(zhi)80℃~100℃,不(bu)(bu)使(shi)管端冷(leng)卻，推入后(hou)均(jun)勻(yun)地使(shi)管口翻(fan)(fan)成垂直于管子軸(zhou)線的(de)翻(fan)(fan)邊(bian)(bian)(bian)。翻(fan)(fan)邊(bian)(bian)(bian)后(hou)不(bu)(bu)得有裂(lie)紋(wen)和皺折等缺(que)陷(xian)。
