1. 識讀方法

a. 平面(mian)圖識讀

  室外(wai)給(gei)(gei)排水管(guan)道平(ping)面圖主要(yao)表示一(yi)個小區或樓房等(deng)給(gei)(gei)排水管(guan)道布置(zhi)情況，識讀(du)時(shi)應注意：

  ①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。

  ②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。

  ③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。

  ④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。

特別提醒(xing)：當排水(shui)管道有(you)局部污水(shui)處理構筑(zhu)物(wu)(wu)時(shi)(shi)，還要(yao)查明(ming)這些構筑(zhu)物(wu)(wu)的(de)位置，進出接管的(de)管徑、距離(li)、坡度(du)等，必要(yao)時(shi)(shi)應查看有(you)關詳圖，進一步搞清構筑(zhu)物(wu)(wu)構造及構筑(zhu)物(wu)(wu)上配管情(qing)況。

 b. 縱斷面圖識讀

  由于地下管(guan)(guan)道種類繁多，布置復雜，為了更(geng)好地表(biao)示給(gei)排(pai)水管(guan)(guan)道的(de)縱(zong)斷(duan)面布置情況，有些工程還繪制管(guan)(guan)道縱(zong)斷(duan)面圖，識讀時應注意：

  ①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。

  ②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。

c. 識圖方(fang)法

  管道(dao)縱斷面(mian)圖分為上下兩(liang)部(bu)分，上部(bu)分的(de)左(zuo)側(ce)(ce)為標(biao)高(gao)塔(ta)尺(chi)，靠近塔(ta)尺(chi)的(de)左(zuo)側(ce)(ce)注上相(xiang)應的(de)絕對(dui)標(biao)高(gao)，右側(ce)(ce)為管道(dao)斷面(mian)圖形，下部(bu)分為數據表(biao)格。

  讀(du)圖(tu)(tu)時(shi)，先識讀(du)平面(mian)(mian)(mian)圖(tu)(tu)，然(ran)后(hou)結合(he)平面(mian)(mian)(mian)圖(tu)(tu)識讀(du)斷(duan)(duan)(duan)(duan)面(mian)(mian)(mian)圖(tu)(tu)。讀(du)斷(duan)(duan)(duan)(duan)面(mian)(mian)(mian)圖(tu)(tu)時(shi)，先看是哪(na)種管道(dao)(dao)的縱(zong)斷(duan)(duan)(duan)(duan)面(mian)(mian)(mian)圖(tu)(tu)，然(ran)后(hou)看該管道(dao)(dao)縱(zong)斷(duan)(duan)(duan)(duan)面(mian)(mian)(mian)圖(tu)(tu)形中有哪(na)些節(jie)點，并在相應(ying)的平面(mian)(mian)(mian)圖(tu)(tu)中找該管道(dao)(dao)及其相應(ying)的各節(jie)點。最后(hou)在該管道(dao)(dao)縱(zong)斷(duan)(duan)(duan)(duan)面(mian)(mian)(mian)圖(tu)(tu)的數據(ju)表格(ge)內，查找其管道(dao)(dao)縱(zong)斷(duan)(duan)(duan)(duan)面(mian)(mian)(mian)圖(tu)(tu)形中各節(jie)點的有關數據(ju)。

2. 室外給排水系統(tong)管(guan)道施工(gong)圖識(shi)讀舉(ju)例

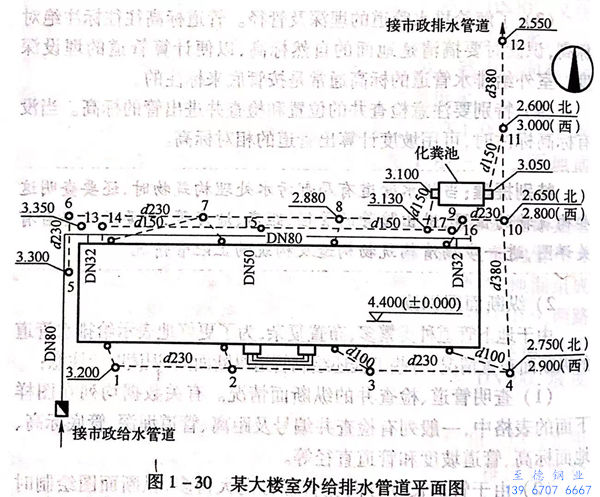

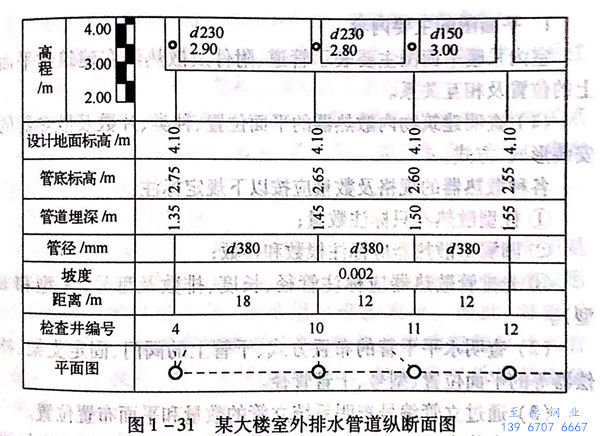

  某大樓室外給排水管道(dao)平(ping)面圖和縱斷面圖見圖1-30、圖1-31。

  室外排(pai)(pai)水(shui)(shui)(shui)系(xi)(xi)(xi)統(tong)有污水(shui)(shui)(shui)系(xi)(xi)(xi)統(tong)和雨水(shui)(shui)(shui)系(xi)(xi)(xi)統(tong)，污水(shui)(shui)(shui)系(xi)(xi)(xi)統(tong)經化(hua)(hua)糞(fen)池后與雨水(shui)(shui)(shui)管(guan)(guan)(guan)道(dao)(dao)匯總排(pai)(pai)至市政(zheng)排(pai)(pai)水(shui)(shui)(shui)管(guan)(guan)(guan)道(dao)(dao)。污水(shui)(shui)(shui)管(guan)(guan)(guan)道(dao)(dao)由大(da)樓3處排(pai)(pai)出，排(pai)(pai)水(shui)(shui)(shui)管(guan)(guan)(guan)管(guan)(guan)(guan)徑(jing)(jing)、埋深見室內排(pai)(pai)水(shui)(shui)(shui)管(guan)(guan)(guan)道(dao)(dao)施工圖。污水(shui)(shui)(shui)管(guan)(guan)(guan)道(dao)(dao)平行于(yu)大(da)樓北外墻敷，管(guan)(guan)(guan)徑(jing)(jing)d150,管(guan)(guan)(guan)路上設有5個檢(jian)查(cha)井（編號13、14、15、16、17).大(da)樓污水(shui)(shui)(shui)匯集(ji)到17號檢(jian)查(cha)井后排(pai)(pai)入化(hua)(hua)糞(fen)池，化(hua)(hua)糞(fen)池的出水(shui)(shui)(shui)管(guan)(guan)(guan)接至11號檢(jian)查(cha)井后與雨水(shui)(shui)(shui)管(guan)(guan)(guan)匯合。

 室外雨水(shui)(shui)收集(ji)大(da)樓(lou)屋面(mian)(mian)雨水(shui)(shui)，大(da)樓(lou)南面(mian)(mian)設(she)4根雨水(shui)(shui)立(li)(li)管(guan)、4個(ge)檢(jian)(jian)(jian)查(cha)(cha)井(jing)(jing)(jing)（編號(hao)1、2、3、4),北(bei)面(mian)(mian)設(she)有4根立(li)(li)管(guan)、4個(ge)檢(jian)(jian)(jian)查(cha)(cha)井(jing)(jing)(jing)（編號(hao)6、7、8、9),大(da)樓(lou)西北(bei)設(she)一個(ge)檢(jian)(jian)(jian)查(cha)(cha)井(jing)(jing)(jing)（編號(hao)5).南北(bei)兩條雨水(shui)(shui)管(guan)管(guan)徑(jing)(jing)均(jun)為(wei)d230,雨水(shui)(shui)總管(guan)自4號(hao)檢(jian)(jian)(jian)查(cha)(cha)井(jing)(jing)(jing)至11號(hao)檢(jian)(jian)(jian)查(cha)(cha)井(jing)(jing)(jing)，管(guan)徑(jing)(jing)均(jun)為(wei)d380,污水(shui)(shui)雨水(shui)(shui)匯合后管(guan)徑(jing)(jing)仍為(wei)d380.雨水(shui)(shui)起點檢(jian)(jian)(jian)查(cha)(cha)井(jing)(jing)(jing)管(guan)底標高(gao)：1號(hao)檢(jian)(jian)(jian)查(cha)(cha)井(jing)(jing)(jing)3.200m,5號(hao)檢(jian)(jian)(jian)查(cha)(cha)井(jing)(jing)(jing)3.300m.總管(guan)出口12號(hao)檢(jian)(jian)(jian)查(cha)(cha)井(jing)(jing)(jing)管(guan)底標高(gao)2.550m.其(qi)余各檢(jian)(jian)(jian)查(cha)(cha)井(jing)(jing)(jing)管(guan)底標高(gao)見(jian)平面(mian)(mian)圖(tu)或縱斷面(mian)(mian)圖(tu)。
