含(han)鈀(ba)釬料有許(xu)多，表3-6中列(lie)出了一些銀(yin)銅鈀(ba)、銀(yin)鈀(ba)錳和鎳基含(han)鈀(ba)釬料，均可用(yong)于高清下載香蕉視頻app蘋果:不銹鋼釬焊。

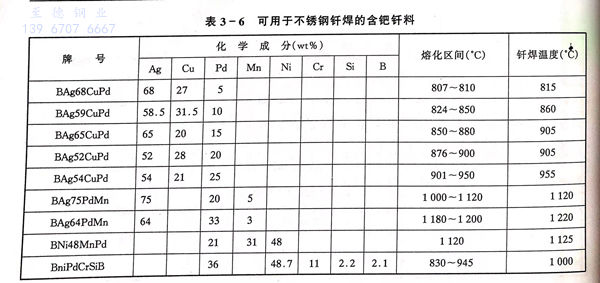

表 6.jpg


 銀銅鈀釬料熔點較低，鈀促進銀基釬料在不銹鋼(gang)上的潤濕，即使是鈀含量僅有5%的BAg68CuPd,在不銹鋼上潤濕角也很小；當鈀含量較高時，銀銅鈀釬料具有較好的高溫性能，BAg54CuPd可代替BAu-4釬焊工作溫度在427℃以下的部件。


 銀鈀錳釬(han)料(liao)的工作溫度更高，可達800℃.但釬(han)縫(feng)的組織在(zai)長期加(jia)熱中(zhong)會發生偏(pian)析，釬(han)縫(feng)中(zhong)心出現低(di)強度的富銀固溶體，降低(di)接頭的機械性能。含(han)鈀鎳基釬(han)料(liao)釬(han)焊(han)的不(bu)銹(xiu)鋼接頭的高溫性能比含(han)鈀銀基釬(han)料(liao)要(yao)好，尤其是(shi)BNiPdCrSiB所需釬(han)焊(han)溫度較低(di)，更適合釬(han)焊(han)不(bu)銹(xiu)鋼接頭。但這(zhe)些釬(han)料(liao)較脆，不(bu)能加(jia)工成形，一般(ban)以(yi)粉末狀(zhuang)(zhuang)或(huo)非(fei)晶箔帶狀(zhuang)(zhuang)使(shi)用。此外同使(shi)用Ni-Cr-Si-B系(xi)釬(han)料(liao)一樣，使(shi)用BNiPdCrSiB時要(yao)采用較小的釬(han)縫(feng)間隙。
