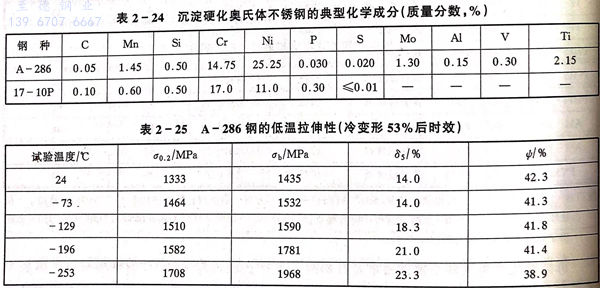

沉淀硬化奧氏體不銹鋼（見表2-24)固溶處理后具有穩定的奧氏體組織，Ms點在常溫以下，即使冷加工后也保持奧氏體組織。其硬化機理是通過鋼中加入在低溫下固溶度小的合金元素，使鋼處于過飽和狀態，在時效過程析出強化相，達到強化的要求。A-286鋼在液氮中仍具有良好的塑性（表2-25)。表2-24中17-10P鋼的強化元素是碳、磷,與其他沉淀硬化鋼的強化元素有較大差別。




  A-286鋼(gang)雖然含有較多的(de)(de)時(shi)效(xiao)(xiao)強化合金元素，但其焊(han)接(jie)(jie)性(xing)與沉淀硬化半奧氏體不銹鋼(gang)的(de)(de)焊(han)接(jie)(jie)性(xing)相(xiang)當，采用通常的(de)(de)焊(han)接(jie)(jie)工藝，裂(lie)(lie)紋敏感性(xing)小(xiao)，不需要預(yu)熱(re)(re)(re)和后熱(re)(re)(re)，焊(han)后按(an)照(zhao)母材時(shi)效(xiao)(xiao)工藝進(jin)行焊(han)后熱(re)(re)(re)處理，即可(ke)獲(huo)得接(jie)(jie)近等(deng)強的(de)(de)焊(han)接(jie)(jie)接(jie)(jie)頭。但是在(zai)(zai)進(jin)行厚板焊(han)接(jie)(jie)時(shi)，因高溫塑性(xing)較差，而且(qie)在(zai)(zai)1290℃以上熔(rong)(rong)合線附近的(de)(de)晶界達到局(ju)部(bu)(bu)熔(rong)(rong)融狀態，冷卻時(shi)收(shou)縮變形，在(zai)(zai)收(shou)縮應力的(de)(de)作用下引起晶界開(kai)裂(lie)(lie)，產(chan)生熱(re)(re)(re)裂(lie)(lie)紋。晶界局(ju)部(bu)(bu)熔(rong)(rong)融與TiFe2和Fe的(de)(de)低熔(rong)(rong)點共(gong)晶有關。因此焊(han)接(jie)(jie)厚板結(jie)構時(shi)，注意采用小(xiao)熱(re)(re)(re)輸人的(de)(de)焊(han)接(jie)(jie)規(gui)范(fan)，防止熱(re)(re)(re)裂(lie)(lie)紋的(de)(de)產(chan)生。


  A-286鋼(gang)焊(han)(han)(han)(han)(han)接時除(chu)采用同材(cai)質(zhi)的焊(han)(han)(han)(han)(han)材(cai)外，也(ye)可(ke)(ke)(ke)以使(shi)(shi)(shi)用鎳合金(jin)焊(han)(han)(han)(han)(han)材(cai)（Inconel 92和Hastloy-W),或者使(shi)(shi)(shi)用奧(ao)氏(shi)(shi)體類（E310)焊(han)(han)(han)(han)(han)材(cai)。使(shi)(shi)(shi)用與(yu)母材(cai)同質(zhi)的焊(han)(han)(han)(han)(han)材(cai)，在焊(han)(han)(han)(han)(han)接時和時效處理時，均可(ke)(ke)(ke)能產(chan)生裂紋(wen)。而使(shi)(shi)(shi)用鎳合金(jin)焊(han)(han)(han)(han)(han)材(cai)，則可(ke)(ke)(ke)以防止(zhi)裂紋(wen)。特(te)別(bie)是(shi)用Hastloy-W焊(han)(han)(han)(han)(han)接不必擔心(xin)裂紋(wen)問題。但是(shi)焊(han)(han)(han)(han)(han)縫的強度偏低，不適合高(gao)溫(wen)使(shi)(shi)(shi)用。Inconcl 92焊(han)(han)(han)(han)(han)材(cai)則可(ke)(ke)(ke)以得到(dao)與(yu)母材(cai)強度相當(dang)的焊(han)(han)(han)(han)(han)縫。當(dang)對(dui)焊(han)(han)(han)(han)(han)縫耐蝕(shi)性(xing)有一定要求時，也(ye)可(ke)(ke)(ke)使(shi)(shi)(shi)用奧(ao)氏(shi)(shi)體不銹鋼(gang)焊(han)(han)(han)(han)(han)材(cai)。


  對17-10P沉淀硬化(hua)奧氏體不銹(xiu)鋼(gang)(gang)來說(shuo)，因其強化(hua)元素(su)P的含量高達0.3%.因此磷化(hua)物(wu)在晶界的富集不可避免，由此如(ru)進(jin)(jin)行(xing)熔化(hua)焊接(jie)(jie)，在近縫區具有(you)很強的熱(re)裂紋敏(min)感性(xing)和脆性(xing)，焊接(jie)(jie)性(xing)極差。通常不能(neng)進(jin)(jin)行(xing)熔化(hua)焊。一些特種(zhong)焊接(jie)(jie)工(gong)藝，如(ru)閃光焊、磨擦焊較為適(shi)合該(gai)鋼(gang)(gang)焊接(jie)(jie)。
