1. 不銹鋼的活化(hua)腐蝕
不銹鋼極易生成肉眼看不見的薄鈍化膜，影響著色的均勻性。尤其是大面積不銹鋼板。如果不進行電化學活化腐蝕，或電化學拋光，將導致表面狀況不一致，使生成膜的速率不一致，著色不均勻，產生條紋或多種色彩。
2. 活化腐蝕溶液成分及工藝(yi)條件
磷酸（H3PO4)(85%) 450mL/L 、陽極電流密度 0.2~0.5A/d㎡
硫酸（H2SO4)(98%) 390mL/L 、 時間 5~10min
去(qu)離(li)子水 160mL/L 、 陰極材料 鉛或不銹鋼
陽極面(mian)(mian)積：陰極面(mian)(mian)積 、 溫度(du) 65~70℃
3. 彩色花紋不銹鋼的制備原理
不(bu)(bu)銹鋼(gang)板基體(ti)經(jing)過前處(chu)理(li)，包(bao)括機(ji)械拋光(guang)、除油、由(you)活化(hua)腐蝕或電(dian)拋光(guang)活化(hua)后晾干，在(zai)不(bu)(bu)銹鋼(gang)表面采用(yong)絲網漏印具(ju)有一定厚度、耐蝕性能好(hao)的(de)(de)、附著(zhu)牢固的(de)(de)、易(yi)于用(yong)堿(jian)液去除的(de)(de)、圖文(wen)再現精度高的(de)(de)花紋(wen)圖案(an)的(de)(de)耐蝕墨膜(mo)，經(jing)過晾干、固化(hua)后采用(yong)化(hua)學(xue)或電(dian)化(hua)學(xue)著(zhu)色(se)，獲得彩(cai)色(se)花紋(wen)后，然后固膜(mo)處(chu)理(li)、封閉處(chu)理(li)，最后用(yong)堿(jian)溶液去除耐蝕墨膜(mo)。這(zhe)樣便獲得了在(zai)不(bu)(bu)銹鋼(gang)板材(cai)上加(jia)工(gong)出各種精細圖案(an)、文(wen)字、花紋(wen)的(de)(de)彩(cai)色(se)膜(mo)，做到錦上添花，提高彩(cai)色(se)不(bu)(bu)銹鋼(gang)板材(cai)的(de)(de)附加(jia)值(zhi)，極具(ju)經(jing)濟意義(yi)。但(dan)立體(ti)感(gan)不(bu)(bu)強。
4. 絲網印刷(shua)原(yuan)理(li)

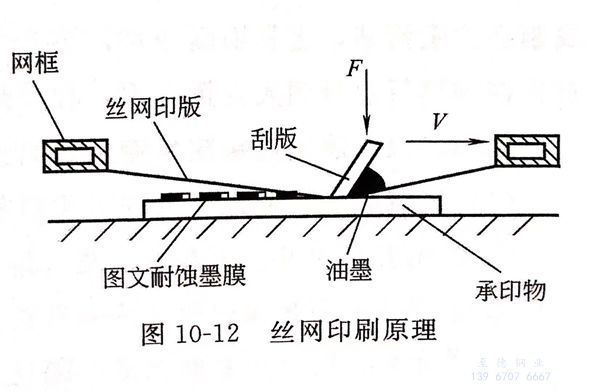

首(shou)先是在絲網(wang)上(shang)(shang)制得印(yin)(yin)刷(shua)模板。在印(yin)(yin)刷(shua)模板上(shang)(shang)制成與所需(xu)花(hua)紋相反的(de)負片。使用(yong)較普遍的(de)制版法(fa)是照相制版法(fa)。在繃緊(jin)的(de)絲網(wang)上(shang)(shang)涂布感(gan)光膠(jiao)，晾干后經曝光、顯影，即得印(yin)(yin)刷(shua)模板。印(yin)(yin)版上(shang)(shang)不需(xu)過墨的(de)部分受光形(xing)成固(gu)化膜，將(jiang)網(wang)孔封(feng)住，印(yin)(yin)刷(shua)時(shi)不透(tou)過油墨。印(yin)(yin)版上(shang)(shang)需(xu)過墨部分的(de)網(wang)孔不封(feng)閉，可將(jiang)油墨漏(lou)印(yin)(yin)在不銹鋼表面上(shang)(shang)，見圖10-12.絲網(wang)印(yin)(yin)版采(cai)用(yong)300目滌綸絲網(wang)繃制。制版時(shi)涂敷厚度(du)為0.01~0.03mm的(de)重氮感(gan)光膠(jiao)。耐(nai)印(yin)(yin)力可高達5000~10000次。
5. 印制圖文(wen)耐蝕膜
耐蝕(shi)膜用油墨(mo)可采用金龍(long)牌(pai)99-956和99-200K型堿溶(rong)性耐酸油墨(mo)。印制圖文耐蝕(shi)膜要(yao)求：
刮印角度 25°~65° 、網版距 2~4mm 、刮印速率 3.6~12m/min 、功能性油墨黏度 4~12Pa·s
刮(gua)印壓力 （0.5~2.5)×104N/㎡ (1N/㎡=1Pa) 、耐(nai)蝕膜厚度(du) 、0.05~0.07mm
圖文線條最細可(ke)達(da)0.1mm,分(fen)辨率達(da)150線／in(1in=0.0254m)。耐蝕膜與(yu)不銹鋼基體表(biao)面的牢固度達(da)99%~100%。
耐蝕(shi)(shi)膜(mo)(mo)厚，覆蓋(gai)性好，耐蝕(shi)(shi)性強(qiang)，但圖文再現(xian)精(jing)度(du)(du)低，油墨(mo)損耗量大；印(yin)制的(de)耐蝕(shi)(shi)膜(mo)(mo)薄，則覆蓋(gai)性差(cha)，耐蝕(shi)(shi)性弱(ruo)，但圖文再現(xian)精(jing)度(du)(du)高，油墨(mo)損耗相對較小，但易出現(xian)針(zhen)孔(kong)，著色(se)液從針(zhen)孔(kong)處浸入，造(zao)成(cheng)雜(za)色(se)花點(dian)的(de)毛病。通(tong)過(guo)控制刮印(yin)角度(du)(du)、刮印(yin)壓力、網版距、油墨(mo)黏度(du)(du)等參數，獲得厚度(du)(du)合(he)理的(de)、尺寸為0.05~0.07mm、圖文再現(xian)精(jing)度(du)(du)高、耐蝕(shi)(shi)性強(qiang)、針(zhen)孔(kong)率小的(de)耐蝕(shi)(shi)膜(mo)(mo)。
6. 不銹(xiu)鋼彩色花紋板的制備(bei)工藝流程(cheng)
工件材料（1Cr18Ni9Ti,尺寸0.3m×0.4m×0.001m)→機械拋(pao)光(guang)（用600#、1000#、1400#粗細砂紙依次(ci)打磨至準鏡面光(guang)潔度）→除(chu)油（常規堿(jian)性除(chu)油，70~80℃,6~10min)→熱水洗(xi)(xi)→冷水洗(xi)(xi)→電化(hua)(hua)(hua)學活化(hua)(hua)(hua)腐(fu)蝕或(huo)電化(hua)(hua)(hua)學拋(pao)光(guang)→清(qing)洗(xi)(xi)→晾(liang)干(gan)→絲(si)網(wang)印刷花紋圖案耐(nai)蝕膜 →干(gan)燥（自干(gan)1h,溫度60℃,烘烤(kao)4~5min)→著(zhu)色（按需要的(de)顏(yan)色）→清(qing)洗(xi)(xi)→固膜處(chu)理(li)→清(qing)洗(xi)(xi)→封閉(bi)→去除(chu)耐(nai)蝕膜（氫氧(yang)化(hua)(hua)(hua)鈉50~100g/L,溫度50~70℃,時間3~5min,用滌綸絲(si)刷刷去）→清(qing)洗(xi)(xi)→烘干(gan)。
