1973年，伊文斯等人提出不銹鋼(gang)著色膜生成原理，當不銹鋼浸入鉻酸和硫酸組成的著色液，在不銹鋼表面上發生電化學反應，見圖8-3,不銹鋼金屬（M)鉻、鎳、鐵等在陽極區放出電子變成金屬離子（M2+)。

陽極區：  M→M²⁺+2e  （8-1)     （M代表Cr、Ni、Fe)

在陰極區含六價鉻的鉻酸接收電子變成三價鉻（Cr³⁺),反應式如下：

陰極區： HCrO^-₄+7H⁺+3e → Cr³⁺+4H₂O （8-2)

當不銹鋼在溶液中浸漬一段時間后，在金屬／溶液界面上金屬離子（M²⁺)和Cr³⁺的濃度達到臨界值，并超過了富鉻的尖晶石氧化物的溶解度，由于水解反應而形成氧化膜，反應式如下：

pM²⁺+qCr³⁺+rH₂O → M_pCr_gO_q+2rH⁺（8-3)

其中  2p+3q=2r （8-4)

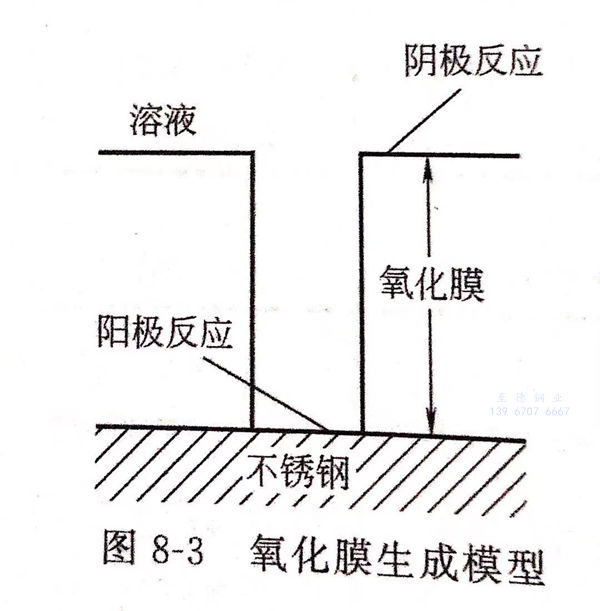

 當氧(yang)化膜一旦生成，陽極(ji)(ji)(ji)反應和陰(yin)極(ji)(ji)(ji)反應立即(ji)(ji)分(fen)離，如圖8-3所示(shi)，此時(shi)，陽極(ji)(ji)(ji)反應仍在氧(yang)化膜的(de)孔(kong)底部即(ji)(ji)不銹(xiu)鋼表(biao)面進行，陰(yin)極(ji)(ji)(ji)反應在膜的(de)表(biao)面進行。陽極(ji)(ji)(ji)反應產物M2+通過微孔(kong)向(xiang)外擴(kuo)散，在孔(kong)口和孔(kong)底之間存在擴(kuo)散電(dian)位(wei)差Δφ,隨著(zhu)(zhu)膜的(de)加厚，Δφ增大。膜厚不同(tong)就產生不同(tong)的(de)干(gan)涉(she)色，這就是控制電(dian)位(wei)差可(ke)著(zhu)(zhu)彩色的(de)基本原理。
