溶液的配制應根據配方各成分的含量分為體積含量［％（體積分數）］或mL/L和質量含量［％（質量分數）］或g/L,在計算用量上有所不同。

1. 體積含(han)量

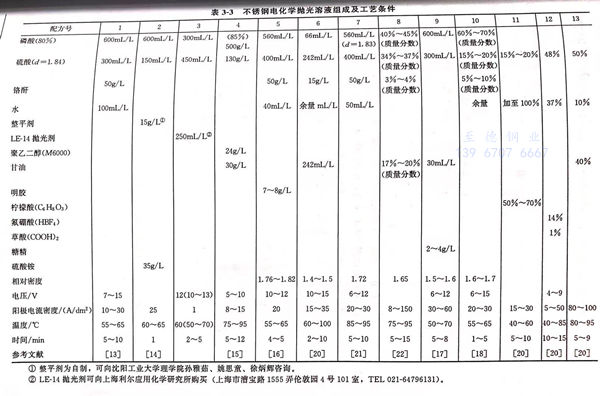

 以表(biao)3-3中配(pei)方5為(wei)例，假設槽液容(rong)積為(wei)1000L,計(ji)算用量及(ji)配(pei)制步驟如下。

①. 磷酸(suan)用量(liang)

  560mL/LX1000L=560L,量取磷酸560L加入槽內。

②. 硫酸(suan)用量

  400mL/Lx1000=400L,量取硫酸400L,在不斷(duan)攪拌下加(jia)入磷酸中。

③. 水的用(yong)量

  40mL/Lx1000L=40L,置于另外一容(rong)器中。

④. 鉻(ge)酐用量(liang)

  50g/Lx1000L=50kg,稱取50kg鉻酐加入40L水中，攪拌(ban)使溶解(jie)成鉻酸溶液。

⑤. 將鉻(ge)酸(suan)(suan)(suan)溶液在(zai)攪拌下緩慢加入磷酸(suan)(suan)(suan)－硫(liu)酸(suan)(suan)(suan)溶液中，攪拌均勻，溶液呈黃(huang)色。

⑥. 明(ming)膠用量

  8g/Lx1000L=8kg.稱取明膠(jiao)8kg,并粉(fen)碎成(cheng)粉(fen)狀，在攪(jiao)拌下(xia)加入(ru)⑤步驟的溶液中(zhong)，加入(ru)要緩(huan)慢，分(fen)(fen)少批量撒人，此時(shi)起強烈(lie)的還(huan)原反應，部分(fen)(fen)Cr6+(即鉻(ge)酸中(zhong)的鉻(ge)）轉變(bian)為Cr3+,電解液轉變(bian)呈(cheng)黃綠色。

⑦. 在(zai)表3-3配方6中不含(han)(han)有明膠而含(han)(han)有甘(gan)(gan)油(you)，則(ze)應(ying)將(jiang)計算(suan)量的(de)甘(gan)(gan)油(you)在(zai)攪拌下分批加(jia)人槽(cao)內，此時也起強(qiang)烈(lie)的(de)還原反應(ying)，并產生大量泡沫(mo)，為(wei)防止泡沫(mo)的(de)產生使(shi)溶液溢出(chu)槽(cao)外(wai)，加(jia)入甘(gan)(gan)油(you)時要特別小心，溶液也轉呈(cheng)黃綠(lv)色。靜置冷卻。

⑧. 測量(liang)溶(rong)液的相對密(mi)度

  用比重計(ji)測量冷(leng)卻后(hou)的槽液(ye)，是否在(zai)1.76~1.82范圍(wei)內，如(ru)果超(chao)過上限1.82,則(ze)應(ying)加少(shao)量水調整到1.82之(zhi)內。如(ru)果低于1.76,則(ze)應(ying)將槽液(ye)升(sheng)溫到80℃,蒸除水分，使(shi)相對密(mi)度(du)上升(sheng)至1.76以內。

⑨. 通電處理(li)

  在(zai)陽極上(shang)掛上(shang)厚度不小于2mm的(de)不銹鋼板，在(zai)陰(yin)極上(shang)掛上(shang)鉛板（要有足(zu)夠的(de)面積(ji)），在(zai)溫度70~80℃,DA=60~80A/dm2下(xia)通電處理，時間按40A·h/L計算。

⑩. 試投入零件(jian)電化學拋(pao)光

  如果拋光(guang)(guang)質(zhi)量(liang)良好，即可投入(ru)試用(yong)。如果拋光(guang)(guang)質(zhi)量(liang)未達要求，可繼續(xu)電(dian)解(jie)，或分(fen)析(xi)測量(liang)溶(rong)(rong)液(ye)成(cheng)(cheng)分(fen)含量(liang)，進行必要的調整。通電(dian)處理的不(bu)足(zu)可能使溶(rong)(rong)液(ye)中(zhong)(zhong)鉻(ge)離(li)(li)子(zi)(zi)、鎳(nie)離(li)(li)子(zi)(zi)含量(liang)不(bu)足(zu)，造成(cheng)(cheng)新配(pei)電(dian)解(jie)液(ye)拋光(guang)(guang)表面出現點狀腐蝕，或表面光(guang)(guang)澤不(bu)夠理想。加入(ru)鉻(ge)酐、甘油、明(ming)膠(jiao)可以使電(dian)解(jie)液(ye)中(zhong)(zhong)的六價鉻(ge)和(he)三價鉻(ge)更(geng)快(kuai)地(di)增加到必需的含量(liang)，但(dan)鎳(nie)離(li)(li)子(zi)(zi)含量(liang)還要靠電(dian)解(jie)不(bu)銹鋼的溶(rong)(rong)入(ru)產生。通電(dian)處理可使電(dian)解(jie)液(ye)呈現微綠色，表明(ming)已有一定量(liang)的鎳(nie)離(li)(li)子(zi)(zi)、鉻(ge)離(li)(li)子(zi)(zi)溶(rong)(rong)入(ru)電(dian)解(jie)液(ye)中(zhong)(zhong)，方可獲得試拋光(guang)(guang)的成(cheng)(cheng)功。

2. 質(zhi)量(liang)含量(liang)

 以表3-3中配(pei)方10為例［磷酸60%~70%(質量(liang)(liang)分(fen)數(shu)）、硫酸15%~20%(質量(liang)(liang)分(fen)數(shu)）、鉻(ge)酐5%~10%(質量(liang)(liang)分(fen)數(shu)），水(shui)余(yu)量(liang)(liang)，相對密度1.6~1.7],配(pei)制步(bu)驟如下，假(jia)設槽體積為1000L.

①. 首(shou)先要(yao)測量所(suo)使用的(de)磷(lin)酸(suan)和(he)硫酸(suan)的(de)相(xiang)(xiang)對密度(du)，假定測出(chu)的(de)磷(lin)酸(suan)相(xiang)(xiang)對密度(du)d1=1.7,硫酸(suan)相(xiang)(xiang)對密度(du)d2=1.8。

②. 然(ran)后從各種酸(suan)(suan)(suan)的相對(dui)密度的化學資料的表(biao)中查得：在100g酸(suan)(suan)(suan)液中磷酸(suan)(suan)(suan)含(han)量p1=86.25g,硫(liu)酸(suan)(suan)(suan)含(han)量p2=88g。

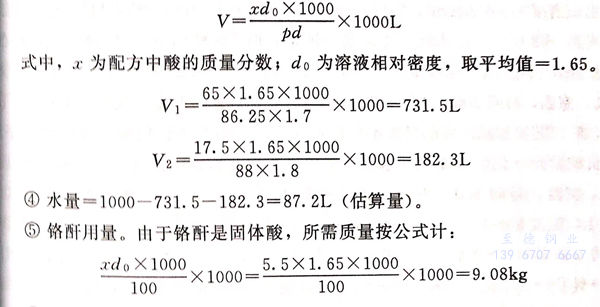

③. 計算磷酸所需體積V₁和硫酸所需體積V₂.按以下公式：

⑥. 將(jiang)鉻酐計算量(liang)加入所(suo)需水(shui)中，攪拌溶(rong)解(jie)。

⑦. 將磷酸計(ji)算量加入(ru)鉻酐溶液中，攪拌均勻。

⑧. 將硫酸計算量182.3L在(zai)攪(jiao)拌之下加入步驟⑦的(de)溶液中。

⑨. 測量(liang)相對密度

  已配好的溶液待溫度冷(leng)卻至室溫后用比重計測量相對密度。

  如果(guo)相(xiang)對密度高于1.7,應將適(shi)量的水加(jia)人電(dian)解液(ye)中，稀釋電(dian)解液(ye)使(shi)相(xiang)對密度在1.6~1.7范圍內。

  如果相對密(mi)度(du)在1.6~1.7范圍內，但電(dian)解液(ye)體積(ji)不足(zu)(zu)，則(ze)根(gen)據(ju)體積(ji)不足(zu)(zu)數，適量按(an)比例補充磷(lin)酸(suan)、硫酸(suan)、鉻(ge)酐量。

  如(ru)果(guo)相(xiang)(xiang)對(dui)密(mi)度低于(yu)1.6,而體(ti)積已足(zu)或略超過所(suo)配體(ti)積，則將電解(jie)液加熱至80℃,蒸除水分，直(zhi)到(dao)相(xiang)(xiang)對(dui)密(mi)度達到(dao)1.6~1.7的范圍(wei)內(nei)。

⑩. 通電處理

  在陰極(ji)上掛上鉛(qian)板，在陽(yang)極(ji)上掛上不銹鋼板，按(an)在本節(jie)（1)中所述(shu)進行通(tong)電處理(li)。在溫(wen)度70~80℃下，用DA為(wei)60~80A/d㎡,時間按(an)40A.h/L計算通(tong)電處理(li)，然后投入試(shi)拋光(guang)，直到拋光(guang)良好(hao)為(wei)止。
