高合金高清下載香蕉視頻app蘋果:雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。

 0Cir25Ni6Mo3CuN是出現較早、應用廣泛、具有代表性的高合金雙相(xiang)不銹鋼(gang)。

 該鋼中除鉻、鎳、氮元(yuan)素(su)外(wai)，還加(jia)入了銅(tong)。加(jia)銅(tong)的(de)目的(de)主要(yao)是(shi)提(ti)(ti)高(gao)材(cai)料在(zai)硫(liu)酸(suan)、鹽(yan)酸(suan)中的(de)耐腐蝕性(xing)能和提(ti)(ti)高(gao)對(dui)應(ying)力(li)腐蝕的(de)穩(wen)定性(xing)。銅(tong)也是(shi)穩(wen)定奧氏體的(de)元(yuan)素(su)，促(cu)進雙(shuang)相不(bu)銹鋼中奧氏體相的(de)穩(wen)定。但是(shi)，銅(tong)的(de)存在(zai)對(dui)鑄件(jian)(jian)(jian)而(er)言容易產生偏析，對(dui)鍛件(jian)(jian)(jian)、軋(ya)件(jian)(jian)(jian)會降低熱加(jia)工過程的(de)熱塑性(xing)，所(suo)以(yi)，在(zai)實(shi)際應(ying)用時，鑄件(jian)(jian)(jian)控制銅(tong)含量不(bu)大于(yu)3%,鍛件(jian)(jian)(jian)和軋(ya)件(jian)(jian)(jian)應(ying)控制銅(tong)含量不(bu)大于(yu)2%。

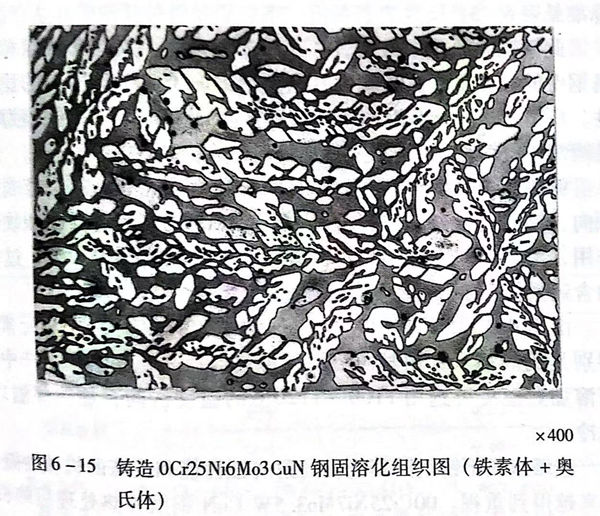

 該鋼由于銅、氮的(de)作用，促進了(le)奧(ao)氏(shi)體的(de)穩定性，所以(yi)，加熱(re)到1200℃時仍(reng)有(you)近40%的(de)奧(ao)氏(shi)體相。見圖6-15。

0Cr25Ni6Mo3CuN在700~950℃溫度區(qu)間也有脆(cui)相(xiang)析出，引起脆(cui)性和耐腐蝕性的降低，也存(cun)在475℃脆(cui)性。

0Cr25Ni6Mo3CuN在固(gu)溶處理后(hou)有(you)較高的機械性能(neng)，特別是高的屈服強度，見表(biao)6-3。在實際生(sheng)產(chan)中，固(gu)溶加熱溫度選擇在1100℃左右(you)為宜。采用水冷卻。
