中合金雙相不銹鋼除含鉻、鎳合金元素外，有的還加入了鉬、氮等元素，所以，PREN值高于低合金雙相不銹鋼，還具有較高的強度和韌性。

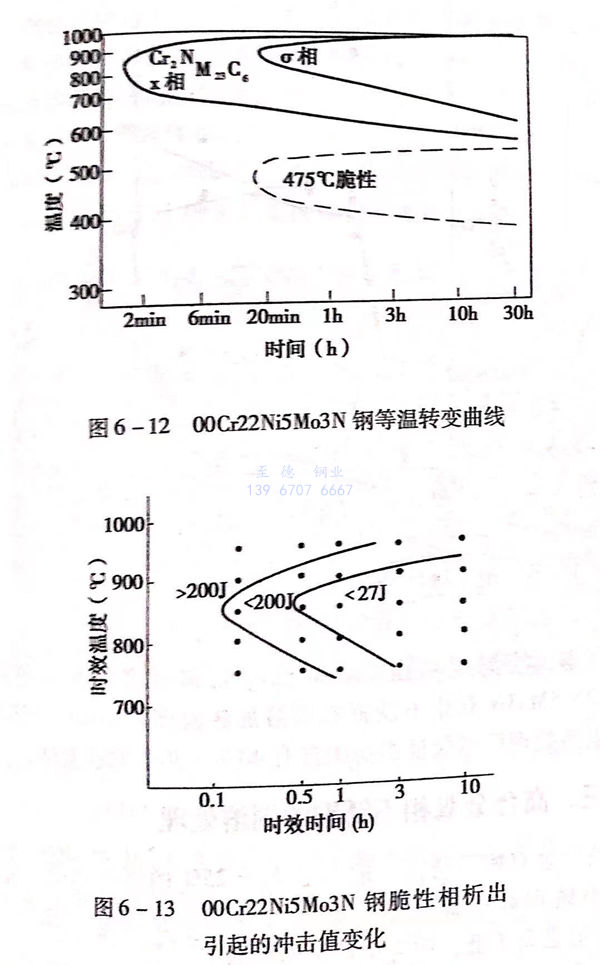

 00Cr22Ni5Mo3N是(shi)中(zhong)合金雙相不銹鋼(gang)的代(dai)表鋼(gang)號，鋼(gang)中(zhong)加入了氮(dan)元(yuan)素，使奧氏(shi)體(ti)的穩(wen)定(ding)性(xing)提(ti)高(gao)了，在較高(gao)的溫(wen)度加熱仍能保持一(yi)定(ding)量的奧氏(shi)體(ti)。00Cr22Ni5Mo3N 鋼(gang)的等溫(wen)轉變動(dong)力學曲(qu)線如(ru)圖6-12所示。


 從(cong)圖6-12可(ke)(ke)知(zhi)，00Cr22Ni5Mo3N 鋼在650~950℃溫(wen)度區間(jian)保持，可(ke)(ke)析出碳化物(wu)、氮化物(wu)和金屬間(jian)相(xiang)x、a等，特別是在800~850℃溫(wen)度，這些脆相(xiang)在幾分鐘內即可(ke)(ke)析出，引起沖擊韌性的明顯(xian)惡化，見圖6-13。


圖 12.jpg


 此鋼的475℃脆性也較(jiao)敏感。

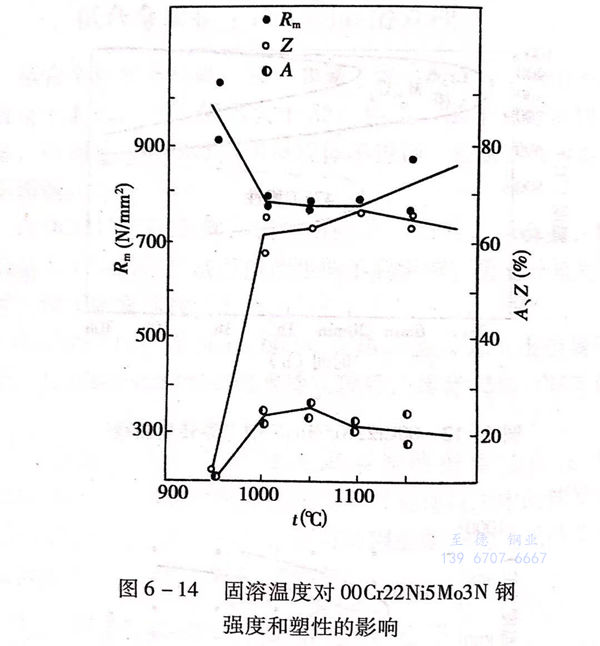

 00C122Ni5Mo3N 鋼在1000~1100℃區間加熱(re)固溶(rong)處理后有較(jiao)好(hao)的強度和塑性，見圖6-14。


圖 14.jpg


考慮固溶溫度(du)對組織(zhi)、機械性能和耐腐蝕(shi)性能的(de)(de)影響，00Cr22Ni5Mo3N雙相不銹鋼的(de)(de)固溶加(jia)熱溫度(du)取1040~1080℃為宜。固溶處(chu)理后可(ke)保證組織(zhi)中含(han)有(you)40%~50%的(de)(de)鐵(tie)素體。
