奧氏體沉淀硬化不銹鋼固溶處理后的基體組織基本是奧氏體，在這種狀態下，進行冷拉、冷軋等冷加工，制成絲材、板材、帶材，然后再進行時效處理，使材料獲得一定的機械性能。這類鋼的熱處理工藝比較簡單，即固溶處理（A)并冷加工后時效處理（H).

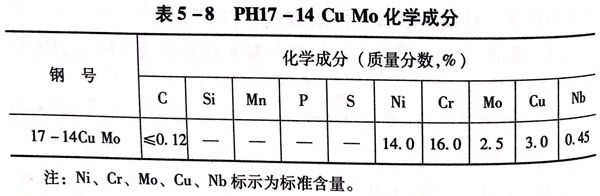

以PH17-14CuMo 為列(lie) ，化學成(cheng)分(fen)見(jian)表 5-8 。
該鋼主要的沉淀強(qiang)化元素是(shi)銅和鈮。

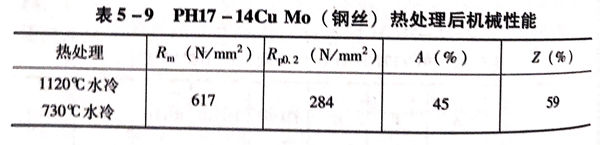

PH17-14CuMo材料(liao)固溶加(jia)熱(re)溫度為1120~1220℃,水冷；冷拉絲后時效(xiao)溫度為730℃,冷。熱(re)處理后的機(ji)械性能（實測(ce)值）見(jian)表5-9。
