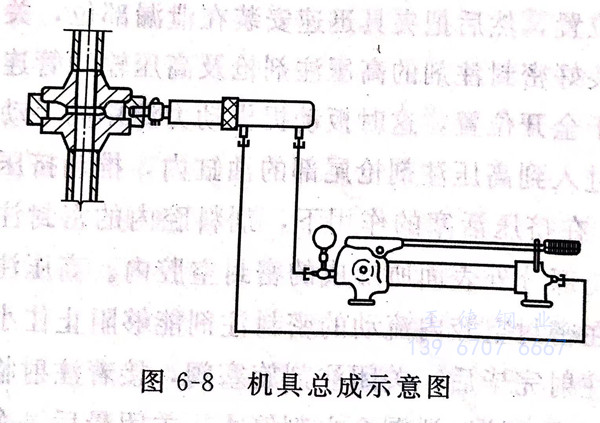

注(zhu)劑(ji)式(shi)帶壓(ya)密封技術機具總成包括夾具、接頭、注劑旋塞閥、高壓注劑槍、快裝接頭、高壓輸油管、壓力表、壓力表接頭、回油尾部接頭、油壓換向閥接頭、手動液壓油泵等，如圖6-8所示。

 1. 高壓(ya)注劑槍

 高壓(ya)注(zhu)劑槍是注(zhu)劑式帶壓(ya)密(mi)封(feng)技術的(de)專用器具。它(ta)的(de)作用是將動力(li)油管輸入(ru)的(de)壓(ya)力(li)油或(huo)螺旋(xuan)力(li)，通過槍的(de)柱(zhu)塞而(er)轉變成注(zhu)射(she)密(mi)封(feng)注(zhu)劑的(de)強大擠壓(ya)推力(li)，強行把(ba)槍前部(bu)劑料(liao)腔內的(de)密(mi)封(feng)注(zhu)劑注(zhu)射(she)到夾具與泄(xie)漏部(bu)位部(bu)分外表面所形成的(de)密(mi)封(feng)空腔內，直到泄(xie)漏停止(zhi)。

 根據高(gao)(gao)壓(ya)注(zhu)劑(ji)槍(qiang)活塞桿復位方式的不同可分為三種類型：手動復位式高(gao)(gao)壓(ya)注(zhu)劑(ji)槍(qiang)、油壓(ya)復位式高(gao)(gao)壓(ya)注(zhu)劑(ji)槍(qiang)、自(zi)動復位式高(gao)(gao)壓(ya)注(zhu)劑(ji)槍(qiang)。

  ①. 手動復(fu)位式高(gao)壓注劑槍

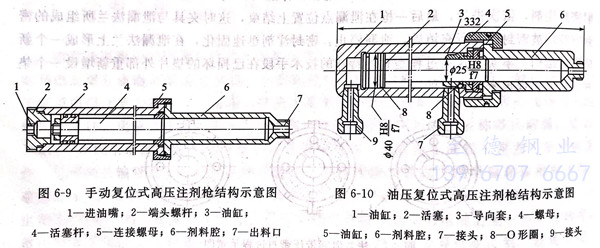

 其基(ji)本結(jie)構(gou)如(ru)圖6-9所示。工(gong)作(zuo)過程是：從(cong)高壓(ya)(ya)輸(shu)油(you)管輸(shu)出的(de)(de)(de)壓(ya)(ya)力(li)(li)(li)油(you)經過進(jin)(jin)油(you)嘴(zui)1進(jin)(jin)入(ru)油(you)缸(gang)尾部(bu)，推動(dong)(dong)(dong)活(huo)(huo)塞(sai)桿4向前移動(dong)(dong)(dong)，使(shi)劑(ji)(ji)(ji)料(liao)腔(qiang)6內(nei)(nei)(nei)的(de)(de)(de)密封注劑(ji)(ji)(ji)受到強大的(de)(de)(de)擠(ji)(ji)壓(ya)(ya)力(li)(li)(li)，密封注劑(ji)(ji)(ji)經出料(liao)口7被(bei)強行(xing)擠(ji)(ji)出。活(huo)(huo)塞(sai)桿將劑(ji)(ji)(ji)料(liao)腔(qiang)內(nei)(nei)(nei)的(de)(de)(de)密封注劑(ji)(ji)(ji)全部(bu)擠(ji)(ji)出后(hou)，設置在輸(shu)油(you)系統上的(de)(de)(de)壓(ya)(ya)力(li)(li)(li)表指針會(hui)出現只升不(bu)降的(de)(de)(de)趨(qu)勢，說明注劑(ji)(ji)(ji)行(xing)程已經結(jie)束，這時(shi)旋(xuan)開(kai)手(shou)動(dong)(dong)(dong)液壓(ya)(ya)油(you)泵的(de)(de)(de)卸油(you)閥，擰(ning)開(kai)高壓(ya)(ya)注劑(ji)(ji)(ji)槍的(de)(de)(de)連接(jie)(jie)螺母(mu)(mu)5,用人(ren)(ren)力(li)(li)(li)把(ba)活(huo)(huo)塞(sai)桿從(cong)劑(ji)(ji)(ji)料(liao)腔(qiang)內(nei)(nei)(nei)拔出，再靠人(ren)(ren)力(li)(li)(li)把(ba)活(huo)(huo)塞(sai)桿向油(you)缸(gang)內(nei)(nei)(nei)壓(ya)(ya)，同時(shi)油(you)缸(gang)內(nei)(nei)(nei)的(de)(de)(de)油(you)經來(lai)路(lu)退回到油(you)泵的(de)(de)(de)儲(chu)油(you)筒(tong)內(nei)(nei)(nei)，這樣活(huo)(huo)塞(sai)桿就會(hui)重新(xin)回到非工(gong)作(zuo)狀態。重新(xin)在劑(ji)(ji)(ji)料(liao)腔(qiang)內(nei)(nei)(nei)裝填好密封注劑(ji)(ji)(ji)，擰(ning)上連接(jie)(jie)螺母(mu)(mu)，即(ji)可(ke)再次注射(she)密封注劑(ji)(ji)(ji)。

 ②. 油壓(ya)復位式高(gao)壓(ya)注劑槍(qiang)。其(qi)基本(ben)結構如圖(tu)6-10所(suo)示。

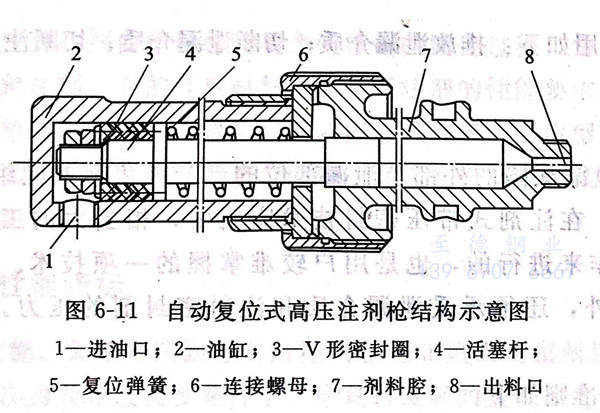

 ③.  自動復位(wei)式高壓注(zhu)劑槍(qiang)。其基本結構如圖 6-11 所示。

 2. 手動液(ye)壓油(you)泵

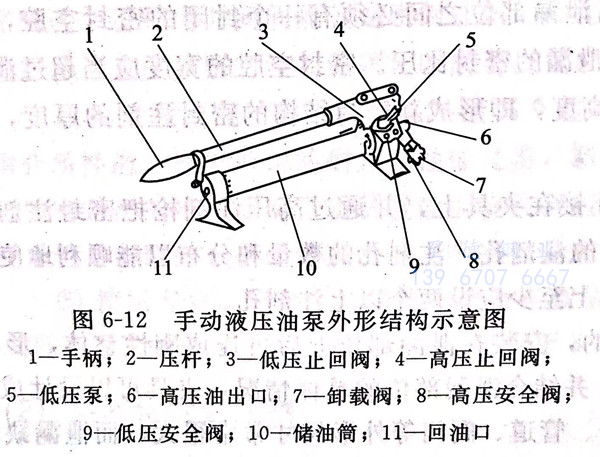

  手(shou)動(dong)液(ye)(ye)壓(ya)(ya)(ya)油(you)泵是(shi)將手(shou)動(dong)的(de)機械(xie)能(neng)轉(zhuan)換為液(ye)(ye)體的(de)壓(ya)(ya)(ya)力(li)能(neng)的(de)一(yi)種(zhong)小型液(ye)(ye)壓(ya)(ya)(ya)泵站(zhan)，是(shi)注(zhu)劑式帶壓(ya)(ya)(ya)密(mi)封技術的(de)動(dong)力(li)之(zhi)源。手(shou)動(dong)液(ye)(ye)壓(ya)(ya)(ya)油(you)泵所(suo)輸(shu)出的(de)液(ye)(ye)壓(ya)(ya)(ya)油(you)經(jing)高壓(ya)(ya)(ya)輸(shu)油(you)管進人高壓(ya)(ya)(ya)注(zhu)劑槍油(you)缸尾部，推動(dong)柱(zhu)塞向前移(yi)動(dong)，同時把劑料腔內的(de)密(mi)封注(zhu)劑注(zhu)射到(dao)夾具與泄(xie)漏(lou)部位部分外(wai)表面所(suo)形成的(de)密(mi)封空腔內，直(zhi)到(dao)泄(xie)漏(lou)停止。圖(tu)6-12所(suo)示為手(shou)動(dong)液(ye)(ye)壓(ya)(ya)(ya)油(you)泵外(wai)形結構示意圖(tu)。

 3. 注(zhu)劑旋塞閥

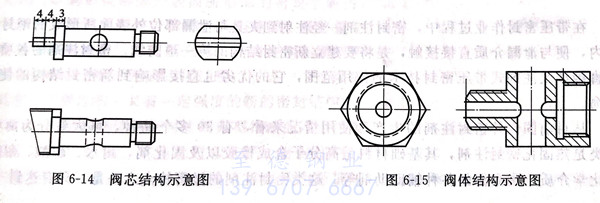

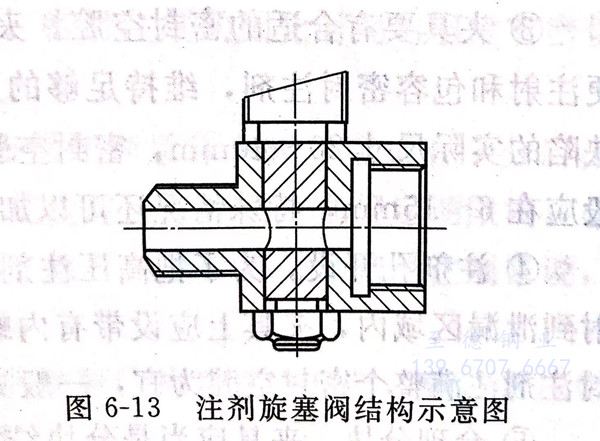

  注(zhu)(zhu)劑旋(xuan)(xuan)塞閥(fa)是將高壓注(zhu)(zhu)劑槍(qiang)連接到(dao)夾(jia)具(ju)上的特(te)殊閥(fa)門接頭(tou)。它的基本結構如圖6-13所示(shi)。這種注(zhu)(zhu)劑旋(xuan)(xuan)塞閥(fa)由兩部分組成(cheng)：其(qi)一是閥(fa)芯，如圖6-14所示(shi)；其(qi)二為閥(fa)體，如圖6-15所示(shi)。

  注(zhu)劑(ji)旋塞(sai)閥的作用如下：排放泄(xie)漏介(jie)質；切斷泄(xie)漏介(jie)質；切斷注(zhu)劑(ji)通道。
