不銹鋼高清下載香蕉視頻app蘋果:管道補償器安裝主要有自然補償器安裝、波紋補償器安裝、套筒式補償器安裝和球形補償器安裝這三大類。

 1. 自然補(bu)償器安(an)裝

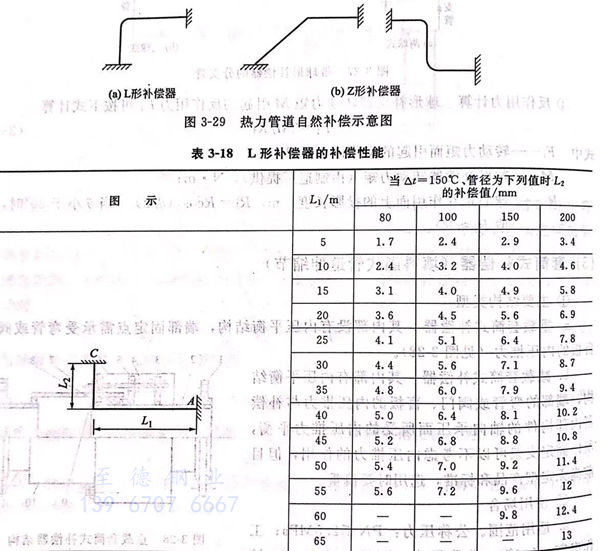

 自(zi)然補(bu)(bu)(bu)(bu)償(chang)器有L形(xing)(xing)、Z形(xing)(xing)及方(fang)形(xing)(xing)3種，管段中90°~150°彎管稱(cheng)為L形(xing)(xing)補(bu)(bu)(bu)(bu)償(chang)器，管段中兩(liang)個(ge)相反方(fang)向90°彎管稱(cheng)為Z形(xing)(xing)補(bu)(bu)(bu)(bu)償(chang)器，結構如(ru)圖3-29所示。L形(xing)(xing)補(bu)(bu)(bu)(bu)償(chang)器的補(bu)(bu)(bu)(bu)償(chang)性能如(ru)表3-18所示。

 方形補償器是由同一平面內(nei)4個(ge)90°彎管構成的，依靠彎管變形來(lai)消除熱應力及(ji)補償熱伸(shen)長，其材質與所在管道相同。方形補償器有(you)四種結構形式，其尺寸及(ji)伸(shen)縮量(liang)如表(biao)3-19所示。

  ①. L形(xing)補(bu)償(chang)器(qi)安裝  L形(xing)補(bu)償(chang)器(qi)只要能確(que)定(ding)好(hao)兩(liang)端的(de)固定(ding)支架，就可(ke)使其起到熱伸長(chang)的(de)作用。L形(xing)補(bu)償(chang)器(qi)的(de)長(chang)臂長(chang)度(du)一般不超過20~25m。

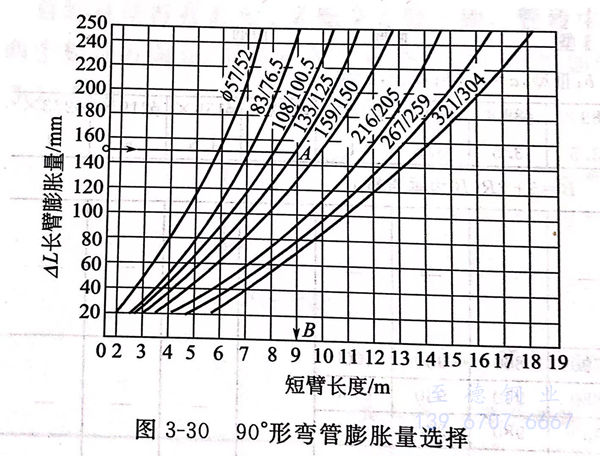

      L形補償器(qi)短臂可以用查圖方(fang)法求得，如圖3-30所示。

       當L形補(bu)償器的長、短臂確(que)定后，固定支架(jia)的位置也就確(que)定了，就可進行安裝。

  ②. Z形補償(chang)器(qi)安(an)裝(zhuang) Z形補償(chang)器(qi)是由兩(liang)個平行(xing)臂(bei)(bei)及(ji)垂直(zhi)臂(bei)(bei)組(zu)成的(de)。兩(liang)平行(xing)臂(bei)(bei)之(zhi)和一般(ban)不大于40~50m,其中短臂(bei)(bei)約(yue)占總長的(de)1/4~1/2。

  在現場安(an)裝(zhuang)過(guo)程中，垂直臂一般為已知數，當計算出彎曲應力不(bu)大于(yu)80MPa時，Z形補償(chang)器就可安(an)全運行。當平行臂及垂直臂數值確定(ding)后，Z形補償(chang)器安(an)裝(zhuang)位置及固定(ding)位置也(ye)隨之(zhi)確定(ding)。其安(an)裝(zhuang)方式如圖3-31所示。

  ③. 方形補(bu)償器安裝

    a. 方形補償器的(de)冷緊

     方形補(bu)償(chang)器(qi)安(an)裝前，為(wei)增(zeng)加補(bu)償(chang)器(qi)的(de)(de)補(bu)償(chang)能(neng)力，提高(gao)其(qi)工(gong)作的(de)(de)安(an)全可靠性，需要(yao)進行(xing)預(yu)(yu)(yu)拉(la)伸（壓縮）。對補(bu)償(chang)器(qi)進行(xing)冷(leng)拉(la)（或冷(leng)壓）的(de)(de)技(ji)術措施稱為(wei)補(bu)償(chang)器(qi)的(de)(de)冷(leng)緊。當補(bu)償(chang)器(qi)的(de)(de)工(gong)作溫(wen)度t≤250℃時(shi)，預(yu)(yu)(yu)拉(la)伸量(liang)為(wei)補(bu)償(chang)器(qi)補(bu)償(chang)量(liang)的(de)(de)1/2,即ΔL/2;當補(bu)償(chang)器(qi)的(de)(de)工(gong)作溫(wen)度為(wei)250~450℃時(shi)，其(qi)預(yu)(yu)(yu)拉(la)伸量(liang)為(wei)0.6ΔL;當工(gong)作溫(wen)度t>450℃,其(qi)預(yu)(yu)(yu)拉(la)伸量(liang)為(wei)0.7ΔL.

    b. 補(bu)償(chang)器的冷緊方(fang)法

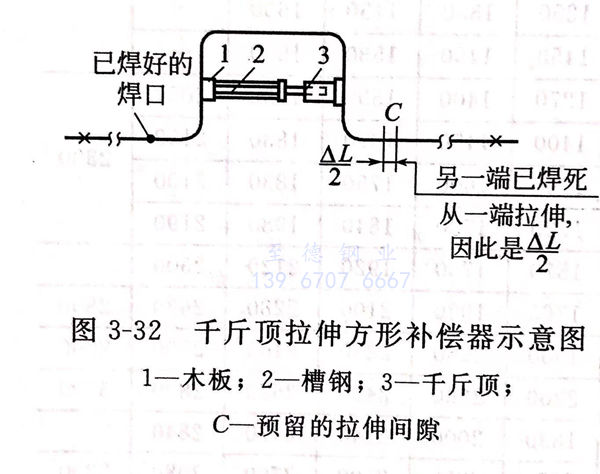

    · 用千斤(jin)(jin)頂(ding)拉伸  用千斤(jin)(jin)頂(ding)對方形補償器進行(xing)拉伸如圖 3-32所(suo)示。

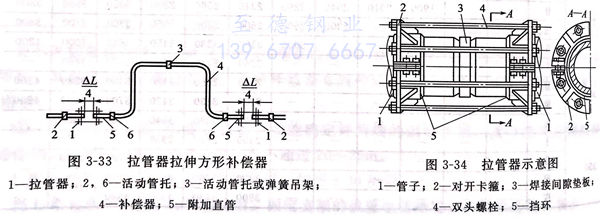

    · 用(yong)拉(la)管器(qi)(qi)拉(la)伸  用(yong)拉(la)管器(qi)(qi)拉(la)伸方形(xing)補償器(qi)(qi)如(ru)圖 3-33所示，拉(la)管器(qi)(qi)如(ru)圖 3-34 所示。

    采用帶螺(luo)栓的(de)(de)拉(la)(la)(la)管(guan)(guan)器進行拉(la)(la)(la)伸，是(shi)將一塊(kuai)厚(hou)度等于預(yu)拉(la)(la)(la)伸量的(de)(de)木(mu)(mu)塊(kuai)或木(mu)(mu)墊圈(quan)類的(de)(de)物品放在(zai)(zai)冷(leng)拉(la)(la)(la)接口(kou)間(jian)隙中，再(zai)在(zai)(zai)接口(kou)兩側的(de)(de)管(guan)(guan)壁上(shang)(shang)分別焊上(shang)(shang)擋(dang)環(huan)(huan)，然后把拉(la)(la)(la)管(guan)(guan)器的(de)(de)拉(la)(la)(la)爪卡在(zai)(zai)擋(dang)環(huan)(huan)上(shang)(shang)，在(zai)(zai)拉(la)(la)(la)爪孔內穿入加長雙頭(tou)螺(luo)栓，用螺(luo)母上(shang)(shang)緊，并將木(mu)(mu)塊(kuai)夾緊。待(dai)管(guan)(guan)道上(shang)(shang)其他部件(jian)全部安裝好(hao)后，把冷(leng)緊口(kou)的(de)(de)木(mu)(mu)墊拿掉，勻(yun)稱地擰緊螺(luo)母，使接口(kou)間(jian)隙達(da)到焊接時(shi)的(de)(de)對口(kou)要求(qiu)。

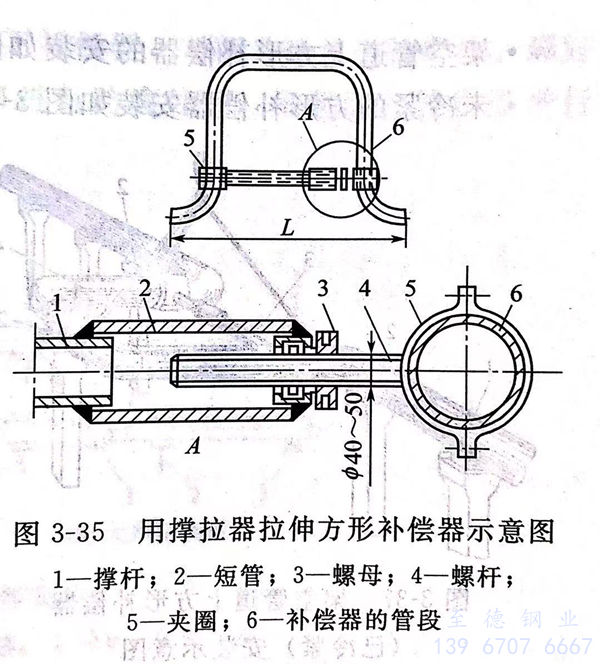

    · 用(yong)撐(cheng)拉器拉伸(shen)  用(yong)撐(cheng)拉器拉伸(shen)方形補償器如圖3-35所(suo)示(shi)。

   c. 補償器的安裝

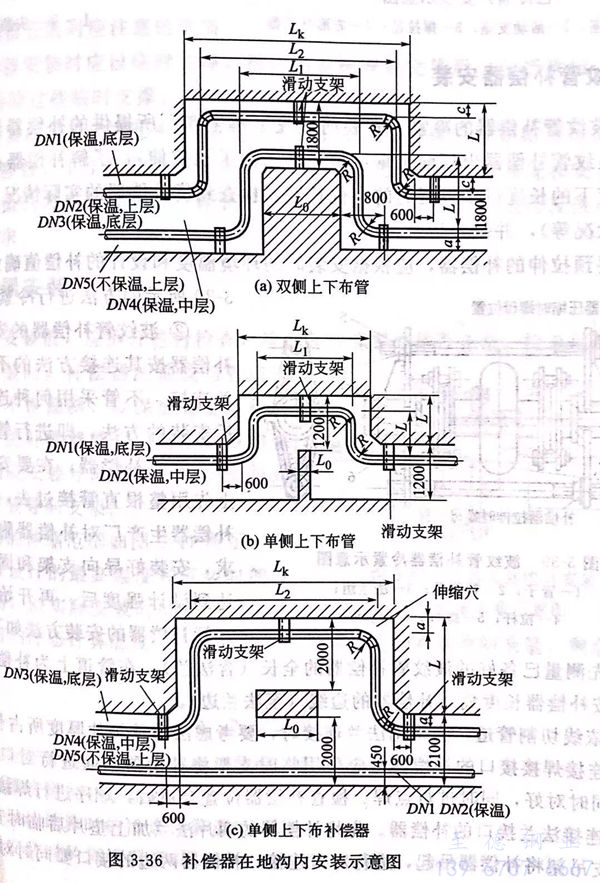

  · 在(zai)地溝(gou)內補償器安裝如圖3-36所示。

  · 架空管(guan)道上方形補償器的(de)安裝如(ru)圖3-37所示。

  · 未冷緊的方形(xing)補償(chang)器安裝(zhuang)如圖3-38所示(shi)。

  2. 波紋管補償器安裝

   ①. 波(bo)紋管補償器的冷(leng)緊

   安裝(zhuang)前應先了解(jie)生產廠(chang)所(suo)提供(gong)的補(bu)償(chang)器(qi)預(yu)拉伸情況（有(you)些廠(chang)家在波紋管補(bu)償(chang)器(qi)出廠(chang)前根據用戶要求(qiu)已做了預(yu)拉伸），了解(jie)補(bu)償(chang)器(qi)在最(zui)高(gao)工作(zuo)溫度和最(zui)低溫度下的長(chang)度以及(ji)供(gong)貨(huo)時的定(ding)位長(chang)度，檢查到(dao)貨(huo)補(bu)償(chang)器(qi)的實際情況（長(chang)度、定(ding)桿數量及(ji)受(shou)力狀況等），并做好記錄。

    需要(yao)預拉伸的(de)補(bu)償器(qi)，應根據安裝時的(de)環境溫度和設(she)計的(de)補(bu)償值(zhi)確定出冷緊值(zhi)，按圖補(bu)償器(qi)壓(ya)縮(suo)時螺母位(wei)置(zhi)3-39 所示的(de)方(fang)法(fa)進行冷緊。

   ②. 波紋管補償器的安裝方法

   波紋管補償(chang)(chang)器(qi)(qi)按其連(lian)接(jie)方法(fa)的不(bu)(bu)同分為(wei)焊接(jie)和法(fa)蘭(lan)連(lian)接(jie)。不(bu)(bu)管采用(yong)何種連(lian)接(jie)，通(tong)常都采用(yong)后(hou)安(an)(an)裝(zhuang)的方法(fa)，即進行管道(dao)安(an)(an)裝(zhuang)時，先不(bu)(bu)安(an)(an)裝(zhuang)波紋補償(chang)(chang)器(qi)(qi)。在要(yao)(yao)安(an)(an)裝(zhuang)補償(chang)(chang)器(qi)(qi)的位置上先用(yong)整根直管接(jie)過(guo)去，并按設(she)計(ji)要(yao)(yao)求(qiu)和補償(chang)(chang)器(qi)(qi)生產廠對(dui)補償(chang)(chang)器(qi)(qi)附近(jin)支架的設(she)置要(yao)(yao)求(qiu)，安(an)(an)裝(zhuang)好導向支架和固定(ding)支架，待支架達(da)到設(she)計(ji)強(qiang)度后(hou)，再(zai)開始(shi)安(an)(an)裝(zhuang)補償(chang)(chang)器(qi)(qi)。波紋管補償(chang)(chang)器(qi)(qi)的安(an)(an)裝(zhuang)方法(fa)如下。

   a. 先測量已備(bei)好的(de)波紋管補償器的(de)全長(chang)（含(han)法蘭），在管道上為補償器安裝劃出定位(wei)中線，按補償器長(chang)度劃出補償器的(de)邊線（至法蘭邊）。

   b. 依線切割管道。當采用法蘭連接(jie)時，要考慮法蘭及墊片(pian)厚度所占長度。

   C. 連接(jie)(jie)(jie)焊(han)接(jie)(jie)(jie)接(jie)(jie)(jie)口的補償(chang)器，應采用臨時支架將補償(chang)器吊起(qi)進(jin)行對口，補償(chang)器兩邊(bian)的接(jie)(jie)(jie)口要同時對好，同時進(jin)行點焊(han)。檢查補償(chang)器位置合(he)適后，順序進(jin)行焊(han)接(jie)(jie)(jie)。

   d. 連接(jie)(jie)法(fa)(fa)蘭(lan)接(jie)(jie)口(kou)的補(bu)償(chang)(chang)器(qi)。先將補(bu)償(chang)(chang)器(qi)的兩(liang)片(pian)法(fa)(fa)蘭(lan)加上墊片(pian)后(hou)臨時安裝(zhuang)(zhuang)在補(bu)償(chang)(chang)器(qi)上用臨時支(zhi)吊架將補(bu)償(chang)(chang)器(qi)吊起，進(jin)(jin)(jin)行(xing)(xing)(xing)(xing)對(dui)(dui)口(kou)連接(jie)(jie)，補(bu)償(chang)(chang)器(qi)兩(liang)邊的接(jie)(jie)口(kou)要同時對(dui)(dui)好(hao)，同時進(jin)(jin)(jin)行(xing)(xing)(xing)(xing)點(dian)部，在檢(jian)查補(bu)償(chang)(chang)器(qi)位置合(he)適后(hou)，卸開法(fa)(fa)蘭(lan)螺栓(shuan)，放下補(bu)償(chang)(chang)器(qi)，對(dui)(dui)兩(liang)片(pian)法(fa)(fa)蘭(lan)進(jin)(jin)(jin)行(xing)(xing)(xing)(xing)焊接(jie)(jie)。焊好(hao)后(hou)請(qing)理焊渣，檢(jian)查焊接(jie)(jie)質量，合(he)格(ge)后(hou)再(zai)對(dui)(dui)內外(wai)焊口(kou)進(jin)(jin)(jin)行(xing)(xing)(xing)(xing)防腐處(chu)理，吊起法(fa)(fa)蘭(lan)補(bu)償(chang)(chang)器(qi)進(jin)(jin)(jin)行(xing)(xing)(xing)(xing)安裝(zhuang)(zhuang)。

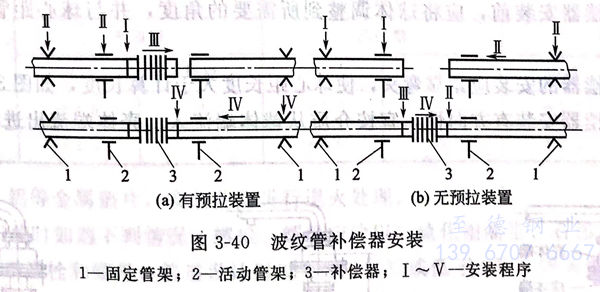

    波紋管補償器安裝如圖3-40所示。

   ③. 波紋(wen)管(guan)補償器安裝時應(ying)注意的事項

   a. 波紋管補償器安裝時應設(she)臨時支撐(cheng)，待管道系統安裝完畢后（包括吹(chui)掃、清洗和水(shui)壓試(shi)驗），方可拆除這些臨時支撐(cheng)。

   b. 波(bo)紋管補(bu)償(chang)器的冷(leng)緊比方形補(bu)償(chang)器顯(xian)得更為重要，安(an)裝前(qian)一定要搞(gao)清楚補(bu)償(chang)器的性能(neng)、特點、適用參數、工作(zuo)范圍和(he)補(bu)償(chang)能(neng)力，再根據施工現場的實(shi)際情況和(he)安(an)裝時(shi)的環境溫度計算出冷(leng)緊值的大小(xiao)進行(xing)冷(leng)緊。對于廠家(jia)已做(zuo)了冷(leng)緊的補(bu)償(chang)器應(ying)進行(xing)復核，檢驗一下是否滿(man)足實(shi)際需(xu)求。

  3. 套筒式補(bu)償器安裝(zhuang)

  套筒式補償器(qi)安裝前，應(ying)拆開進行(xing)檢查(cha)，檢查(cha)其內部零(ling)件是否齊全，檢查(cha)填料是否完好和符合(he)要求(qiu)。安裝時(shi)，補償器(qi)的(de)軸(zhou)線(xian)與(yu)管(guan)(guan)道軸(zhou)線(xian)在(zai)同一直(zhi)線(xian)上，不得偏斜(xie)，以保證管(guan)(guan)道運行(xing)時(shi)不致偏離中心(xin)線(xian)，使補償器(qi)能自由伸縮。雙向套筒式補償器(qi)的(de)兩(liang)側應(ying)安裝導向支架，單向套筒式補償器(qi)在(zai)伸管(guan)(guan)側安裝導向支架。

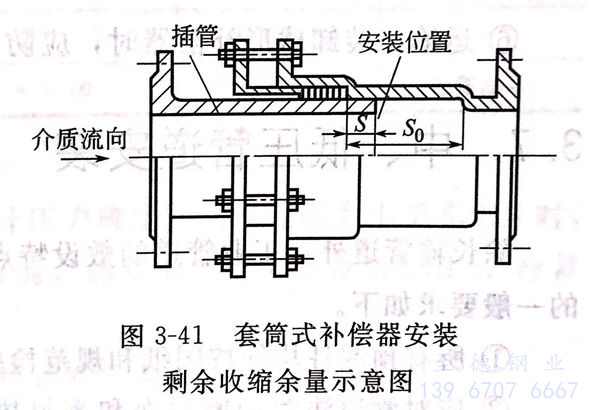

  套筒式(shi)補償(chang)器(qi)的(de)伸縮(suo)(suo)范圍如圖3-41所示。補償(chang)器(qi)的(de)補償(chang)值是按(an)設(she)計的(de)最(zui)高溫度和安(an)裝(zhuang)時(shi)(shi)的(de)冷態(tai)溫度計算出來的(de)，但實(shi)際(ji)安(an)裝(zhuang)時(shi)(shi)的(de)環境溫度并不(bu)等(deng)于設(she)計計算時(shi)(shi)的(de)冷態(tai)計算溫度，因此(ci)安(an)裝(zhuang)時(shi)(shi)應(ying)留有一(yi)定(ding)的(de)剩(sheng)余(yu)(yu)收(shou)縮(suo)(suo)余(yu)(yu)量，剩(sheng)余(yu)(yu)收(shou)縮(suo)(suo)余(yu)(yu)量按(an)下式(shi)計算。

 4. 球形(xing)補償器(qi)安裝

  球(qiu)形補償器安裝(zhuang)應符合以下規定。

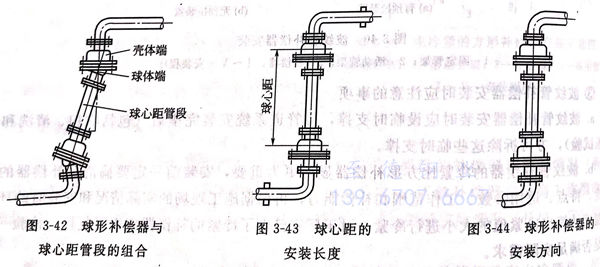

  ①. 球形(xing)補償器安裝前，應將球體(ti)調整(zheng)到(dao)所需要的角度，并與球心距管段組成一體(ti)，如(ru)圖(tu)3-42所示。

  ②. 球(qiu)形補償器的安裝應緊靠彎頭，使球(qiu)心距長度大于(yu)計(ji)算(suan)長度，如圖3-43所示(shi)。

  ③. 球(qiu)(qiu)形(xing)補償(chang)器(qi)安裝有(you)方向性，宜按(an)介質從球(qiu)(qiu)體端流入、殼體端流出(chu)進行安裝，如圖3-44所示。

  ④. 垂(chui)直安裝球形(xing)補償器時(shi)，殼體端應在上方。

  ⑤. 緊靠球形補(bu)償器(qi)的兩側應安(an)裝滑動支(zhi)架，其余為導向(xiang)支(zhi)架，固定支(zhi)架應按設計要求進行。

  ⑥. 運輸、裝(zhuang)卸球形(xing)補償器時，應防止碰撞，嚴禁野蠻(man)裝(zhuang)卸。
