一、管道支吊架的分類和結構形式
1. 分類
①. 承重架(jia) 包括滑(hua)動(dong)架(jia)、桿式(shi)吊架(jia)、恒力架(jia)、可變（變力）彈簧支吊架(jia)和滾(gun)動(dong)架(jia)等。
②. 限(xian)制性支(zhi)架 包(bao)括限(xian)位架、定值限(xian)位架、導向架和固(gu)定架等(deng)。
③. 減振(zhen)架 包括(kuo)彈簧式(shi)、油(you)壓式(shi)、摩擦式(shi)、黏性減振(zhen)器等。
2. 結構形式
①. 標準支架

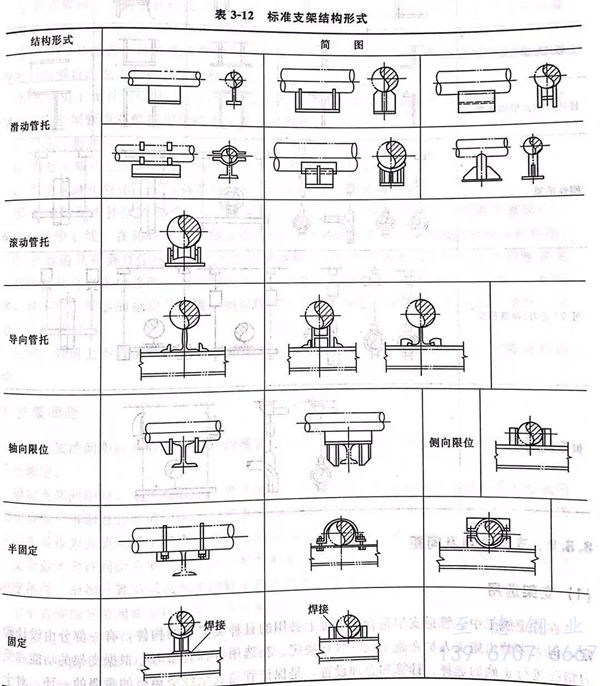

指整個結(jie)構各部位(wei)的尺寸都是(shi)不變的，如(ru)各類管托就(jiu)是(shi)標準支(zhi)架，選用(yong)時根據管徑、材料等(deng)寫明(ming)型(xing)號(hao)即可。標準支(zhi)架結(jie)構形式見表3-12.
②. 通(tong)用支架

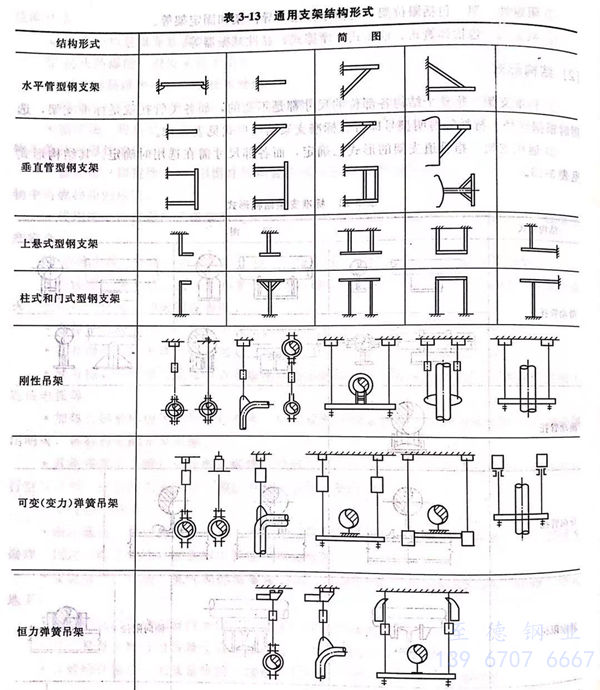

指管道(dao)支架(jia)的形(xing)式(shi)已確(que)定，而各部尺寸需在選(xuan)用時確(que)定。其結構形(xing)式(shi)見(jian)表3-13.
二、支架選用及間距
1. 支(zhi)架選用
在管(guan)道(dao)施(shi)工中(zhong)，管(guan)道(dao)支(zhi)架(jia)是管(guan)道(dao)工程上必用的(de)(de)且(qie)種(zhong)類(lei)繁多(duo)的(de)(de)構(gou)件，有(you)一部分由設(she)計(ji)確定，但(dan)大多(duo)數由施(shi)工人員在施(shi)工現場自行決定。在選用各種(zhong)管(guan)架(jia)時(shi)，根據支(zhi)架(jia)的(de)(de)功能和受力情況進行正確的(de)(de)選擇(ze)、計(ji)算和合理設(she)置，是保證管(guan)道(dao)安全經濟運行的(de)(de)重要的(de)(de)一環。對于支(zhi)架(jia)的(de)(de)選擇(ze)、要遵循下列原則。
①. 支架的(de)(de)選型和(he)設置(zhi)應(ying)符(fu)合設計文件的(de)(de)規定，應(ying)能(neng)正確地(di)支撐管(guan)(guan)(guan)道(dao)(dao)，并能(neng)滿足管(guan)(guan)(guan)道(dao)(dao)的(de)(de)強(qiang)度(du)(du)和(he)剛度(du)(du)、管(guan)(guan)(guan)道(dao)(dao)的(de)(de)介質工作壓力和(he)工作溫度(du)(du)、管(guan)(guan)(guan)道(dao)(dao)投(tou)入運行時的(de)(de)位(wei)移和(he)補償、管(guan)(guan)(guan)道(dao)(dao)安裝的(de)(de)實際位(wei)置(zhi)等各(ge)方面的(de)(de)綜合要求。
②. 支架應能承受管道在安裝狀(zhuang)態、工(gong)作(zuo)狀(zhuang)態及預計工(gong)作(zuo)狀(zhuang)態中的一(yi)些偶(ou)然外荷載的作(zuo)用。
③. 支架(jia)應盡量選(xuan)擇型號相同(tong)的標準支架(jia)，以便成批生產和加(jia)快施工速(su)度。
④. 應(ying)選用制作簡單、施工(gong)方便、應(ying)用較多的焊接(jie)型支架。
⑤. 在直管(guan)段上的兩個補(bu)償器之間，或(huo)無(wu)補(bu)償裝置(zhi)、有熱位移的直管(guan)段上只允許設置(zhi)一個固(gu)定支架。
⑥. 水平安裝的(de)方形補償(chang)器或彎管(guan)附(fu)近，應采(cai)用滑動(dong)(dong)支架，以(yi)便管(guan)道(dao)在溫度變化而引起伸縮時能夠自由地做軸向和橫向移動(dong)(dong)。
⑦. 在管道(dao)上無(wu)垂(chui)(chui)直位移或(huo)垂(chui)(chui)直位移很小的地方，可設置活(huo)動支架或(huo)剛性吊架。活(huo)動支架形式應根(gen)據管道(dao)對摩擦作用的不同要(yao)求來選擇。
a. 對(dui)由于(yu)摩擦而產(chan)生(sheng)的作用無嚴格限(xian)制時，可采用滑動支架。
b. 當要(yao)求(qiu)減小管道(dao)軸向摩擦作用力時，可選用滾柱(zhu)支(zhi)架。
c. 當要(yao)求減小管道水平位移的摩擦作用力時，可采(cai)用滾珠支架。
⑧. 在填料函式補(bu)償器和波形補(bu)償器兩(liang)側，應設置1~2個導(dao)向支(zhi)架(jia)，以使(shi)(shi)管道運(yun)行時不(bu)至(zhi)于(yu)偏離(li)中心線(xian)。在鑄鐵(tie)閥件兩(liang)側宜(yi)設置1~2個導(dao)向支(zhi)架(jia)，使(shi)(shi)鑄鐵(tie)閥件少受彎矩作用(yong)。
⑨. 在管(guan)道具有垂直(zhi)位(wei)移(yi)之處，應設彈(dan)簧(huang)(huang)(huang)吊(diao)(diao)(diao)架(jia)；當不便設彈(dan)簧(huang)(huang)(huang)吊(diao)(diao)(diao)架(jia)時(shi)，也可(ke)設彈(dan)簧(huang)(huang)(huang)支(zhi)架(jia)；當同時(shi)具有水平位(wei)移(yi)時(shi)，應采用滾珠彈(dan)簧(huang)(huang)(huang)支(zhi)架(jia)。但管(guan)道吊(diao)(diao)(diao)架(jia)現場裝配工(gong)作量(liang)大，耗(hao)鋼(gang)材(cai)多，且不利于(yu)管(guan)道的(de)穩定及消震，所以除架(jia)空管(guan)道不便裝設滑(hua)動支(zhi)架(jia)時(shi)裝設吊(diao)(diao)(diao)架(jia)外，應盡量(liang)少采用吊(diao)(diao)(diao)架(jia)。
在(zai)(zai)同一(yi)管(guan)道上不宜連續(xu)使用過多的吊架，應在(zai)(zai)適當位置設置型鋼支架，以防(fang)止管(guan)道擺動(dong)。
2. 支架間(jian)距
管道支架的間距應符合設計文(wen)件(jian)的規(gui)定。當(dang)設計文(wen)件(jian)無規(gui)定時，可參考(kao)相關(guan)的管道設計手冊確定。
確定(ding)支架(jia)間(jian)(jian)距(ju)時(shi)，應(ying)(ying)考慮管(guan)(guan)(guan)子(zi)、管(guan)(guan)(guan)子(zi)附(fu)件、保溫(wen)結構及管(guan)(guan)(guan)道內(nei)介質(zhi)重(zhong)(zhong)(zhong)量(liang)(liang)對管(guan)(guan)(guan)子(zi)造成的應(ying)(ying)力(li)和應(ying)(ying)變不得超過允(yun)許的范圍。如管(guan)(guan)(guan)道內(nei)的介質(zhi)是(shi)氣體或蒸汽，一般應(ying)(ying)將水壓試驗時(shi)管(guan)(guan)(guan)內(nei)水的重(zhong)(zhong)(zhong)量(liang)(liang)作為介質(zhi)重(zhong)(zhong)(zhong)量(liang)(liang)來考慮。在較重(zhong)(zhong)(zhong)的管(guan)(guan)(guan)道附(fu)件旁(pang)應(ying)(ying)設(she)支架(jia)，以承受其荷重(zhong)(zhong)(zhong)。支架(jia)最(zui)大允(yun)許間(jian)(jian)距(ju)主要是(shi)由管(guan)(guan)(guan)道所承受的垂直方向(xiang)荷載來決定(ding)的，它應(ying)(ying)滿足強(qiang)度(du)條件和剛度(du)條件。根據(ju)計算(suan)結果取(qu)其中的較小值作為最(zui)大允(yun)許間(jian)(jian)距(ju)。
水平直管段支架間(jian)距是以(yi)承受均布(bu)荷載來計算的。
①. 固定(ding)(ding)支架安裝位(wei)置的確(que)定(ding)(ding)

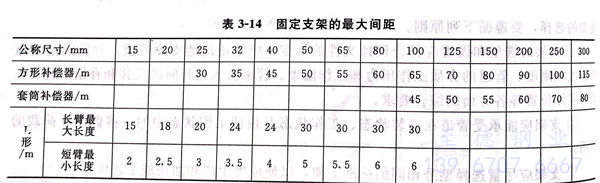

固定(ding)(ding)(ding)支架(jia)的(de)安裝位置(zhi)由設計人員(yuan)根(gen)據需要(yao)在圖紙上予(yu)以確定(ding)(ding)(ding)。一般是考慮熱力管(guan)道自然補償(chang)(chang)、補償(chang)(chang)器補償(chang)(chang)的(de)需要(yao)。同時固定(ding)(ding)(ding)支架(jia)位置(zhi)的(de)確定(ding)(ding)(ding)應不超(chao)過表3-14規定(ding)(ding)(ding)的(de)間距值(zhi)。
②. 活動支架(jia)安裝位置的確定(ding)

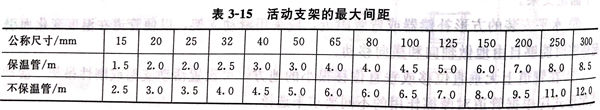

活動支架(jia)安裝位(wei)置一般設計不予明確(que)，必須由(you)施工(gong)現場參(can)照(zhao)表3-15 的規定(ding)值具體(ti)定(ding)位(wei)。
三、管道支架的安(an)裝
1. 支(zhi)架安裝的(de)一般要求
管道支(zhi)(zhi)架安裝前(qian)，應(ying)(ying)對所要(yao)(yao)安裝的(de)支(zhi)(zhi)架進行檢查，支(zhi)(zhi)架的(de)規格(ge)尺寸應(ying)(ying)符(fu)合設計要(yao)(yao)求。固(gu)定后的(de)支(zhi)(zhi)架位(wei)置應(ying)(ying)正確(que)，安裝要(yao)(yao)平整牢固(gu)，與管子接觸要(yao)(yao)良好。
對于有坡度要求(qiu)(qiu)的(de)管道(dao)，支(zhi)架(jia)的(de)標高、坡度必須符合(he)設計要求(qiu)(qiu)。支(zhi)架(jia)的(de)坡度和(he)標高應根據(ju)兩點間的(de)距(ju)離(li)和(he)坡度的(de)大小，算出(chu)兩點間的(de)高差，然后在(zai)兩點間拉一條直線，按照支(zhi)架(jia)的(de)間距(ju)在(zai)墻(qiang)上(shang)或構筑(zhu)物上(shang)畫出(chu)每個(ge)支(zhi)架(jia)的(de)位置。
固定支(zhi)架應嚴(yan)格按照設計要求安裝，并(bing)在(zai)補(bu)償器(qi)預拉伸(shen)前固定。在(zai)無補(bu)償裝置、有位移的直管段(duan)上，不得安裝1個(ge)以上的固定支(zhi)架。
吊架(jia)安(an)裝時(shi)，吊桿要垂直，其長度應(ying)能調節(jie)。但管道有熱位移(yi)(yi)時(shi)，吊桿應(ying)在位移(yi)(yi)相反方向按位移(yi)(yi)值(zhi)的(de)(de)1/2傾斜安(an)裝。對兩(liang)根(gen)熱位移(yi)(yi)方向相反或位移(yi)(yi)值(zhi)不等的(de)(de)管道，不能使用同(tong)一吊架(jia)。
導向(xiang)支(zhi)架或滑動(dong)支(zhi)架的(de)滑動(dong)面應平(ping)整潔凈(jing)，不得有歪斜(xie)和(he)卡澀現象，安裝位(wei)置應從(cong)支(zhi)承面中心向(xiang)位(wei)移反向(xiang)偏移，偏移值為位(wei)移值的(de)1/2。
彈簧(huang)吊(diao)架的(de)安裝高(gao)度應按(an)設計要求調整，并(bing)做好記錄。待系(xi)統安裝、試壓(ya)完畢后(hou)，方可拆除彈簧(huang)的(de)臨時(shi)固定件。
鑄鐵(tie)管或大口(kou)徑管道上的(de)閥門(men)應設有(you)專(zhuan)用支架，不(bu)得使管道承力。
2. 常(chang)用支架的固定方法

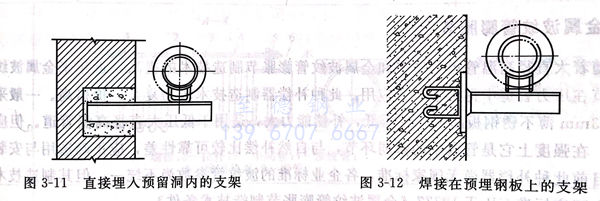

①. 直(zhi)接埋(mai)入(ru)墻內的(de)支架 一般(ban)先在磚(zhuan)墻或混凝土墻上預(yu)留孔洞，安裝時可先將(jiang)孔洞內的(de)碎磚(zhuan)和塵(chen)土清除，用水沖洗(xi)干凈，將(jiang)支架橫(heng)梁(liang)埋(mai)入(ru)墻內，埋(mai)人深(shen)度(du)一般(ban)不得小于150mm，填(tian)塞1:3水泥砂漿，填(tian)塞密實并凝固后(hou)即可，如圖3-11所(suo)示。
②. 預(yu)埋件(jian)焊接支架(jia) 對于鋼(gang)(gang)筋(jin)混凝土構件(jian)上的(de)支架(jia)，可在預(yu)制或現澆鋼(gang)(gang)筋(jin)混凝土時，在支架(jia)的(de)位置預(yu)埋鋼(gang)(gang)板后，將支架(jia)橫梁焊接在預(yu)埋的(de)鋼(gang)(gang)板上，如圖(tu)3-12所(suo)示(shi)。
③. 用膨(peng)(peng)脹(zhang)螺(luo)栓或(huo)射(she)釘(ding)固(gu)定支(zhi)架(jia) 當鋼筋混凝土結構(gou)上未預埋焊接(jie)支(zhi)架(jia)的(de)鋼板時(shi)，可采用膨(peng)(peng)脹(zhang)螺(luo)栓或(huo)射(she)釘(ding)（吊架(jia)不能用射(she)釘(ding)）固(gu)定支(zhi)架(jia)。

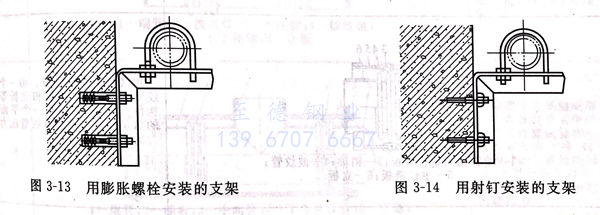

用膨脹(zhang)螺(luo)(luo)(luo)(luo)(luo)(luo)栓(shuan)安裝支(zhi)架時，首先在(zai)安裝支(zhi)架的位(wei)置鉆(zhan)孔，孔的直徑與套管(guan)的外徑相等，深度與螺(luo)(luo)(luo)(luo)(luo)(luo)栓(shuan)長度相等。將(jiang)套管(guan)套在(zai)螺(luo)(luo)(luo)(luo)(luo)(luo)栓(shuan)上(shang)并將(jiang)螺(luo)(luo)(luo)(luo)(luo)(luo)母(mu)帶在(zai)螺(luo)(luo)(luo)(luo)(luo)(luo)栓(shuan)上(shang)，將(jiang)螺(luo)(luo)(luo)(luo)(luo)(luo)栓(shuan)打入孔內，待螺(luo)(luo)(luo)(luo)(luo)(luo)母(mu)接觸孔口時，用扳手(shou)擰(ning)緊螺(luo)(luo)(luo)(luo)(luo)(luo)母(mu)。隨著螺(luo)(luo)(luo)(luo)(luo)(luo)母(mu)的擰(ning)緊，螺(luo)(luo)(luo)(luo)(luo)(luo)栓(shuan)被(bei)向(xiang)外拉動，螺(luo)(luo)(luo)(luo)(luo)(luo)栓(shuan)的錐形(xing)尾(wei)部便(bian)把開口的套管(guan)尾(wei)部脹(zhang)開，使螺(luo)(luo)(luo)(luo)(luo)(luo)栓(shuan)和(he)套管(guan)一起緊固在(zai)孔內，這樣就可(ke)以(yi)在(zai)螺(luo)(luo)(luo)(luo)(luo)(luo)栓(shuan)上(shang)安裝支(zhi)架橫(heng)梁了，如圖3-13所示。
用射(she)(she)釘(ding)固定支(zhi)架時，先用射(she)(she)釘(ding)槍(qiang)把射(she)(she)釘(ding)射(she)(she)入安裝(zhuang)支(zhi)架的位置，然后用螺母將支(zhi)架橫(heng)梁固定在射(she)(she)釘(ding)上，如(ru)圖(tu)3-14所示。
