一(yi)、基本識別色

1. 識別(bie)色規定

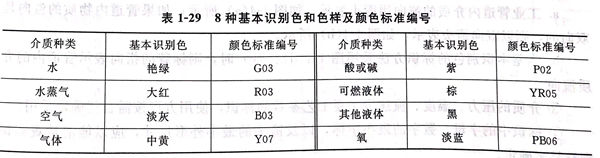

 根據管道內物(wu)質(zhi)的一般性能分為(wei)8類，并相應規定了8種基本識別色(se)和(he)相應的顏色(se)標準編(bian)號及色(se)樣，如表(biao)1-29所(suo)示。

2. 基本識別色標(biao)識方法

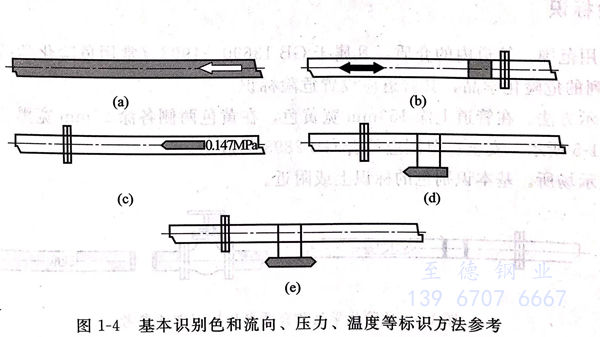

  工業管道的基(ji)本(ben)識(shi)別色(se)標識(shi)方法(fa)，應從以下5種方法(fa)中選擇，如(ru)圖1-4所(suo)示(shi)，說(shuo)明如(ru)下。

  ①. 管道全長上(shang)標識。

  ②. 在(zai)管(guan)道上以(yi)寬(kuan)為 150mm 的色環標(biao)識。

 ③. 在管道上以長方形的識別(bie)色(se)標牌標識。

 ④. 在管道上以帶(dai)箭頭的長方形識別色標(biao)牌(pai)標(biao)識。

 ⑤. 在管道上以系掛的識別(bie)色標牌標識。

 ⑥. 當采用(yong)圖1-4(b)~(e)所示方法時，兩(liang)個標識之間的最(zui)小距離(li)應為(wei)10m.

 ⑦. 圖1-4(c)~(e)的標(biao)牌最小尺寸應(ying)以(yi)能(neng)清楚(chu)觀(guan)察(cha)識別(bie)色來確定。

 ⑧. 當管道采(cai)用圖1-4(b)~(e)所(suo)(suo)(suo)示(shi)方法時，其標識的(de)場所(suo)(suo)(suo)應該包(bao)括所(suo)(suo)(suo)有管道的(de)起(qi)點，終點、交(jiao)叉點、轉彎處、閥門和(he)穿墻(qiang)孔兩(liang)側等的(de)管道上(shang)和(he)其他(ta)需要標識的(de)部位。

二、識別(bie)符號

工業管道(dao)的識別符(fu)號由介質(zhi)名稱(cheng)、流向(xiang)和(he)主要工藝參(can)數等(deng)組成(cheng)，其標識應符(fu)合(he)下列要求(qiu)。

 ①. 介質(zhi)名稱的標識。

  a.用(yong)介質(zhi)全稱(cheng)標(biao)識。例(li)如(ru)氮氣(qi)、硫酸、甲醇。

   b.用化學分子式標識。例如N₂、H₂SO₄、CH₃OH.

②. 介質(zhi)流向的標識。

  a. 工業管道內介質(zhi)(zhi)的流向(xiang)(xiang)用(yong)箭頭表示(shi)(shi)，如圖1-4(a)所(suo)示(shi)(shi)；如果管道內物(wu)質(zhi)(zhi)的流向(xiang)(xiang)是雙(shuang)向(xiang)(xiang)的，則以雙(shuang)向(xiang)(xiang)箭頭表示(shi)(shi)，如圖1-4(b)所(suo)示(shi)(shi)。

  b. 當基本識別色(se)的(de)(de)標識方法(fa)采用圖1-4(d)、（e)時(shi)，則標牌(pai)的(de)(de)指向(xiang)表示(shi)管(guan)道內的(de)(de)介質(zhi)流向(xiang)。

 ③. 介質的壓力、溫度、流速(su)等(deng)主要工藝參數的標識，使用方可按需自行確定采(cai)用。

 ④. 標識中的(de)字(zi)母、數(shu)字(zi)的(de)最小字(zi)體，以及箭頭的(de)最小外形尺寸，應(ying)以能清觀(guan)察識別(bie)符(fu)號來(lai)確定(ding)。

三、安全標識

 1. 危(wei)險標(biao)識(shi)

   ①. 適(shi)用范(fan)圍(wei)

   管道內的介(jie)質(zhi)，凡(fan)屬于(yu)GB 13690-1992《常用危(wei)險(xian)化學品的分類及標(biao)志》中所列的危(wei)險(xian)化學品，其管道應設置危(wei)險(xian)標(biao)識。

   ②. 表示(shi)方法

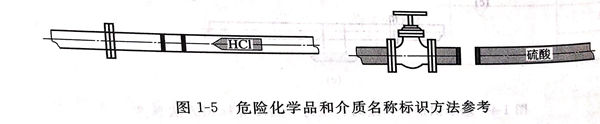

   在(zai)管道上涂150mm寬黃色，在(zai)黃色兩側各(ge)涂25mm寬黑色的(de)色環或色帶，如圖(tu)1-5所示。安全色范圍(wei)應符合GB2893的(de)規定。

   ③. 表示場(chang)所

   基本識別(bie)色(se)的標識上或(huo)附近(jin)。

 2. 消防標識

 工業生產中設(she)置(zhi)的(de)消防專用管道(dao)(dao)應遵守GB 13495-1992的(de)規(gui)定(ding)，并在管道(dao)(dao)上標識“消防專用”識別(bie)符號。
