一、管(guan)道元件公稱尺(chi)寸 DN
高清下載香蕉視頻app蘋果:管道元件公稱尺寸DN應符合GB/T1047-2005《管道元件DN(公稱尺寸）的定義和選用》的規定。GB/T1047-2005適用于使用DN標識的相關標準中規定的管道元件。（也可以使用與該標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或對焊端的管道元件，或用NPS(公稱管子尺寸）、OD(外徑）、ID(內徑）或G(管螺紋尺寸標記）等標識的管道元件。）
1. 定義
DN是指用于管(guan)道(dao)系統元件(jian)（包括法蘭及墊片等零件(jian)）。的(de)字(zi)(zi)(zi)(zi)母和(he)數(shu)字(zi)(zi)(zi)(zi)組(zu)合的(de)尺(chi)寸(cun)標識(shi)。它由字(zi)(zi)(zi)(zi)母DN和(he)后(hou)跟無因次的(de)整數(shu)數(shu)字(zi)(zi)(zi)(zi)組(zu)成。這個數(shu)字(zi)(zi)(zi)(zi)與端部連接(jie)的(de)內徑(jing)或外徑(jing)（用單位(wei)mm表示）等特征尺(chi)寸(cun)直接(jie)相(xiang)(xiang)關。（1. 除在(zai)相(xiang)(xiang)關標準中另有(you)規定，字(zi)(zi)(zi)(zi)母DN后(hou)面的(de)數(shu)字(zi)(zi)(zi)(zi)不代表測(ce)量(liang)值，也不能(neng)用于計算目的(de)。 2. 采用DN標識(shi)系統的(de)那些標準，應給出與管(guan)道(dao)元件(jian)的(de)尺(chi)寸(cun)的(de)關系，例如(ru)DN/OD或DN/ID。）
2. DN 系列

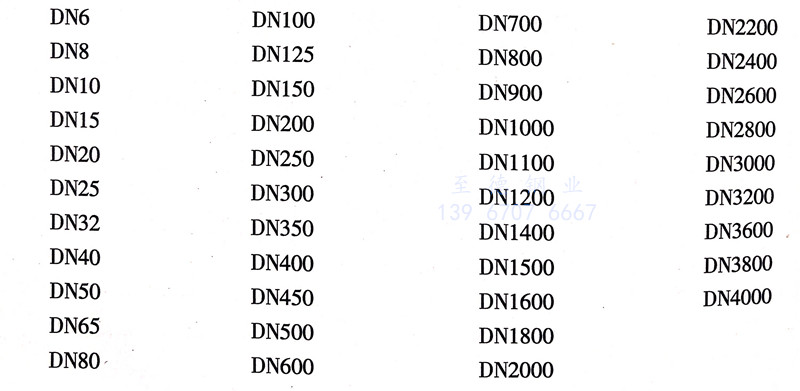

優(you)先選用的 DN 數值如下：
二 、管道元件(jian)公稱壓力(li) PN
管(guan)道(dao)元件公(gong)稱壓力(li)(li)PN應符(fu)合GB/T1048-2005《管(guan)道(dao)元件PN(公(gong)稱壓力(li)(li)）的定(ding)義和選用》的規定(ding)。該標準(zhun)適用于(yu)使用PN標識的相關標準(zhun)中規定(ding)的管(guan)道(dao)元件。
1. 定義
PN是指(zhi)與管道系統元件（包括法蘭及墊片等零件）的(de)力學性能和尺(chi)寸特性相關(guan)、用于參考(kao)的(de)字(zi)母和數字(zi)組合的(de)標(biao)識，它由字(zi)母PN和后跟量綱一的(de)數字(zi)組成。
注：a. 字母PN后跟的數字不(bu)代表測量值，不(bu)應(ying)用于計算目的，除非在有關標準中另有規定。
b. 除與相關(guan)的管道元件標(biao)準有(you)關(guan)聯(lian)外，術語PN不具(ju)有(you)意義(yi)。
c. 管(guan)道(dao)元(yuan)件(jian)許用(yong)壓力(li)(li)(li)取決(jue)于元(yuan)件(jian)的PN數值、材料和設計以及允許工作溫度(du)。許用(yong)壓力(li)(li)(li)在相應標(biao)準的壓力(li)(li)(li)－溫度(du)等(deng)級表中(zhong)給出。
d. 具有(you)同樣PN和(he)DN數值的(de)所有(you)管道元件同與其相配的(de)法蘭(lan)(lan)或法蘭(lan)(lan)管件應具有(you)相同的(de)配合尺寸。
2. PN系(xi)列(lie)

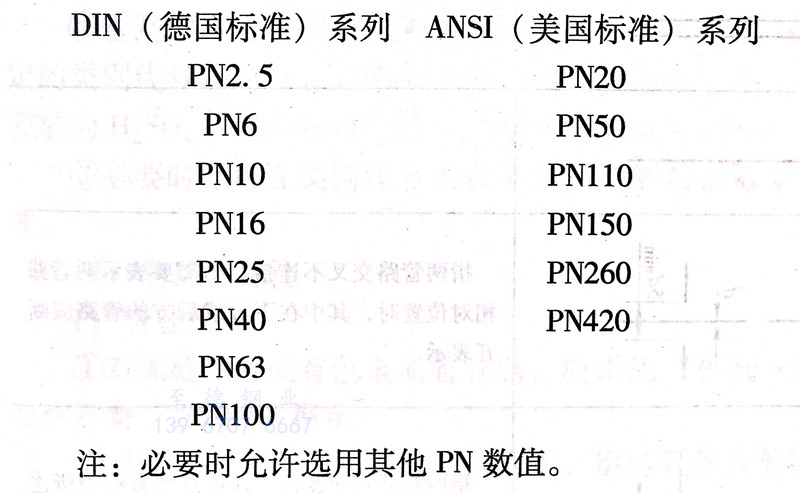

PN 數(shu)值(zhi)應從以下系列選擇 ：
三(san)、管路(lu)系統的圖形符號(hao)
1. 管路(lu)

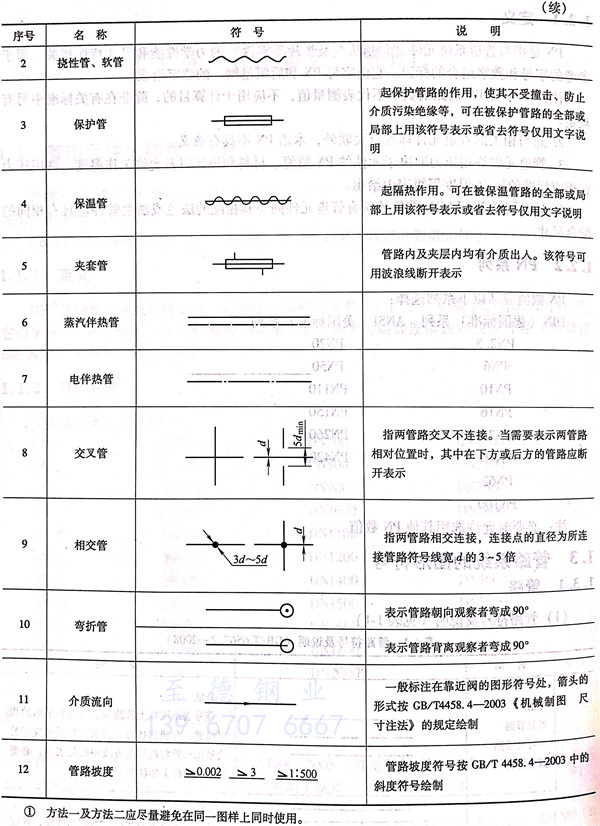

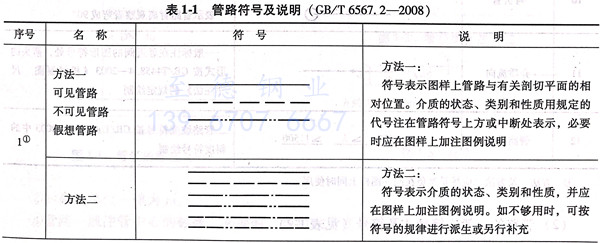

A. 管路符號及(ji)說明（見(jian)表 1-1 ）

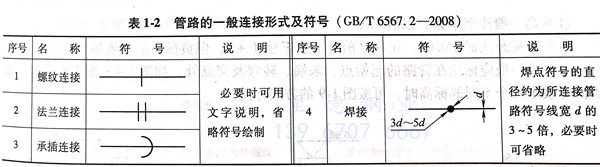

B. 管路的一般連接型式及符號（見(jian)表(biao) 1-2）
C. 管路中(zhong)常用介質(zhi)的類別代(dai)號
①. 管路(lu)中常用(yong)介質的類別代號見(jian)表 1-3
②. 管路中其他介質的類別代號用相應的英語名稱的第一位大寫字母表示，如與1條中規定的類別代號重復時，則用前兩位大寫字母表示。也可采用該介質化合物化學式符號（如硫酸為 H2O4）或國際通用代號（如聚氯乙烯為 PVC）表示其類別。
③. 必要時，可在(zai)類(lei)別(bie)代號的(de)右下角注上(shang)阿(a)拉伯數字，以區別(bie)該類(lei)介質的(de)不(bu)同狀態和性(xing)質。
D. 管路的標注
a. 管徑

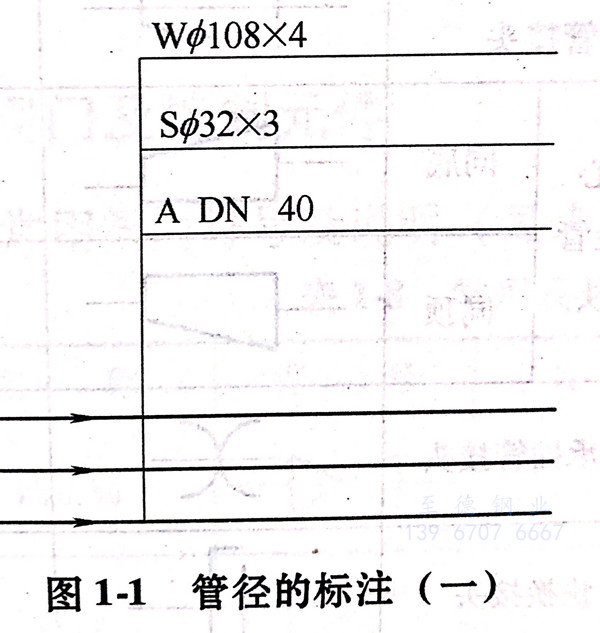

①. 對無縫鋼管或有色金屬(shu)管管路(lu)，應采用(yong)“外徑x壁厚”標注，如φ108x4,其(qi)中Φ 允許(xu)省略，如圖1-1所示。

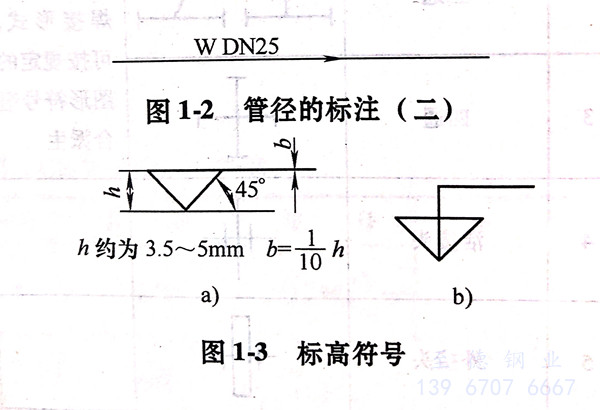

②. 對(dui)輸(shu)送水或煤氣的鋼管、鑄鐵管、塑料管等其他管路應采用公稱通(tong)徑“DN”標注，如圖(tu)1-1及圖(tu)1-2所(suo)示。
b. 標高
①. 標高(gao)符號(hao)一般采用(yong)圖(tu)1-3a的形式(shi)。當注寫位置不夠時，也可采用(yong)圖(tu)1-3b的形式(shi)。
②. 標高的單位一律為m.
③. 管路一般(ban)注管中心的(de)(de)標高。必要時，也可注管底的(de)(de)標高。
④. 標高(gao)一般注至小(xiao)數點以后二位。
⑤. 零點標高注成±0.00,正標高前(qian)可不加(jia)正號（＋），但負(fu)標高前(qian)必須加(jia)注負(fu)號（－）。

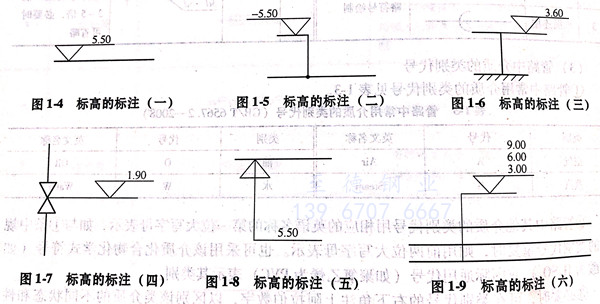

⑥. 標高(gao)一般(ban)應標注(zhu)在管路的起始點、末端、轉彎(wan)及交點處，如圖(tu)14~圖(tu)1-8所示，如需(xu)同(tong)(tong)時表(biao)示幾個不(bu)同(tong)(tong)的標高(gao)時，可按圖(tu)1-9的方式標注(zhu)。
2. 管件(jian)

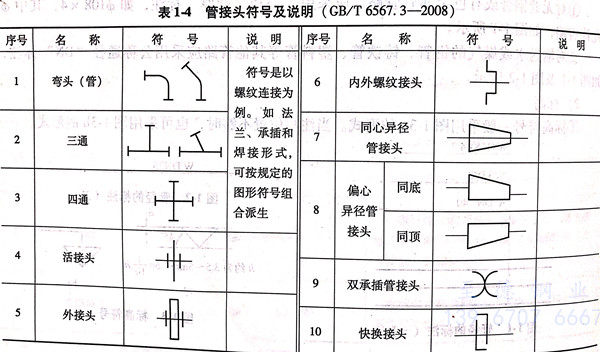

a. 管接頭符號及說明 （見表(biao)1-4 ）

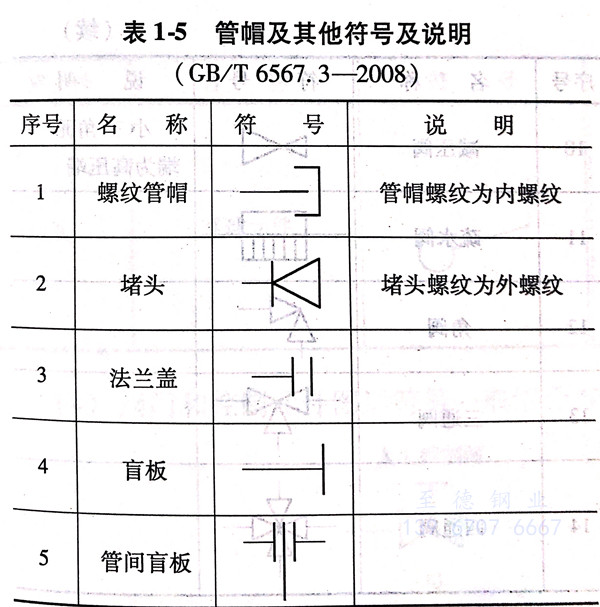

b. 管帽及其他符號及說明（見表 1-5）

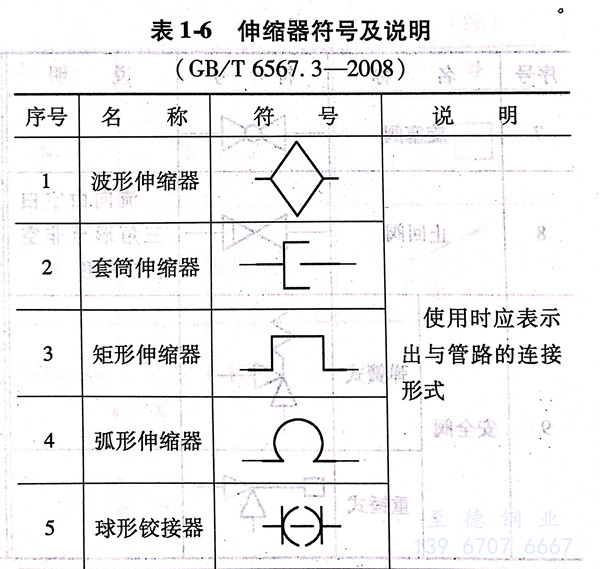

c. 伸縮器符(fu)號及說明 （見表 1-6 ）

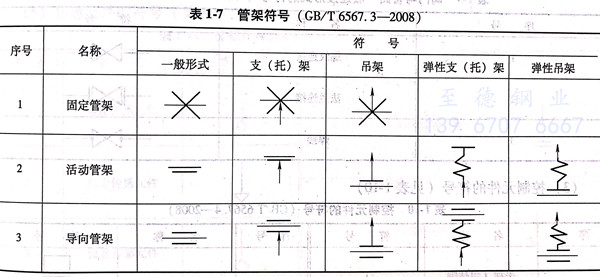

d. 管架(jia)符號 （見表(biao) 1-7 ）
3. 閥門及控制元(yuan)件

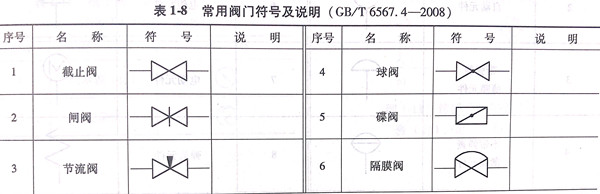

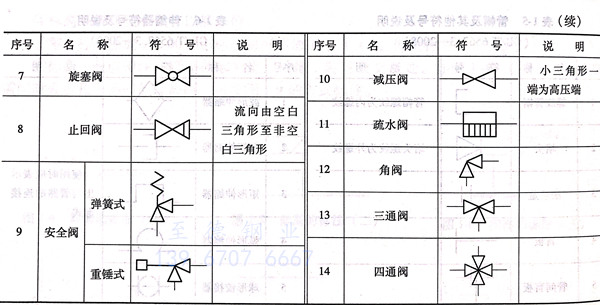

a.常用閥門符號及說(shuo)明(ming) （見表 1-8 ）

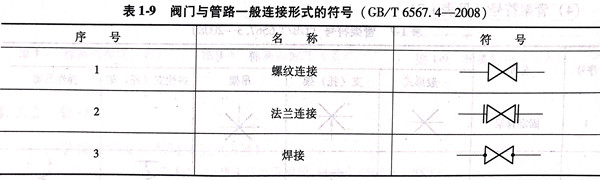

b. 閥門與管路一般連接(jie)形(xing)式的符號（見表 1-9）

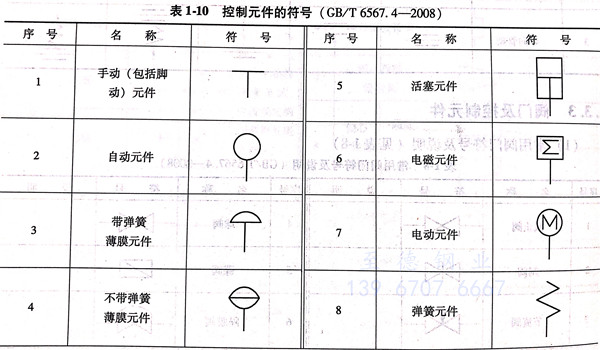

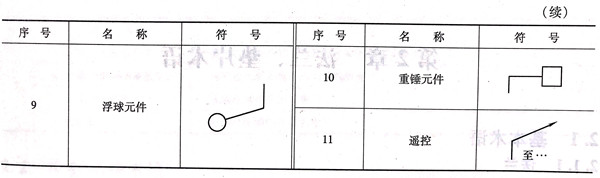

c. 控(kong)制元件的符號 （見表(biao) 1-10 ）

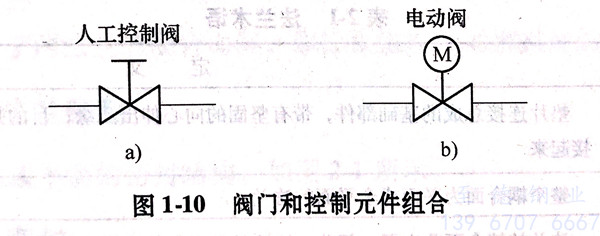

d. 閥門(men)和(he)控制元(yuan)件圖形符號一般(ban)組合(he)方式的示例（見圖 1-10）

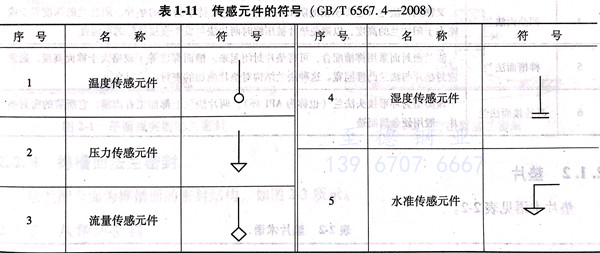

e. 傳感元(yuan)件(jian)的符號(hao)（見表 1-11 ）

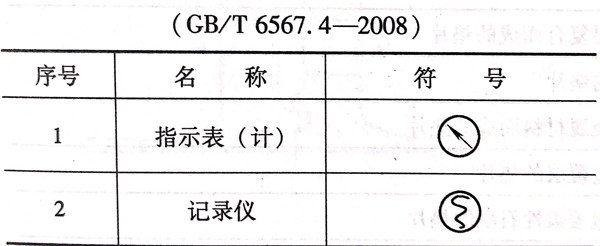

f. 指示表（計(ji)）和記錄儀符(fu)號（見表 1-12）

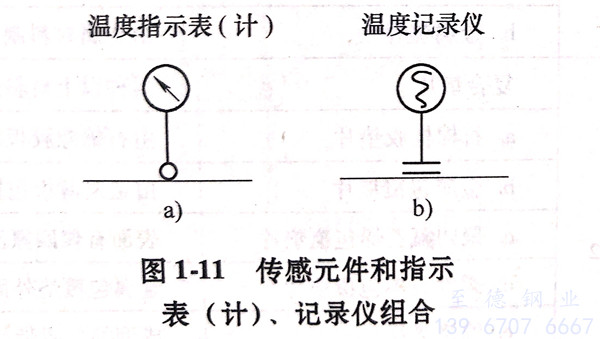

g. 傳感元件(jian)和指示(shi)表（計(ji)）、記(ji)錄儀的圖形符號組合(he)示(shi)例（見圖 1-11）
